Indexing Plunger -GN816-
PDX インデックスプランジャ
- インデックスプランジャの新タイプ。ロック機構つき。
- ノブつき PDX-A・AK とキータイプ PDX-B・BK を標準化。
- PDX-A・AK はノブでピンの出入りを操作します。
- ノブを引き、右回りに90°回転させれば、ガイドピンが溝にはまりピンを引込めた状態でロックできます。
- ロックの解除は、ノブをわずかに引きながら、ノブを左回りに90°回転させます。内蔵スプリングの力で元にもどります。

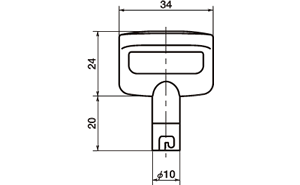

- PDX-B・BK は専用キー PDX-K でピンの出入りを操作します。
- キーをプランジャ上部から挿入し、ガイドピンを引っかけた状態でキーを引けばピンが引込みます。さらにキーを右回りに90°回転させれば、ピンを引込めた状態にロックできます。
- ロックの解除は、キーをわずかに引きながら、左回りに90°回転させます。内蔵スプリングの力で元にもどります。
- PDX-B・BK はプラスティック製のカバーキャップつき。内部構造をかくしプランジャを美しく装飾します。
- ピンは焼入れ済み。耐摩耗性にすぐれています。
- PDX-A PDX-B ――――― ロックナットなし
- ゆるみ止めサービスをご利用ください。
- PDX-AK PDX-BK ―――― 固定のためのロックナットつき
- 材質・仕上げ
- ノブ：ナイロン6（つや消し黒）
- 本体：SUM22L、三価クロメート処理
- ピン：S45C（硬度50～60HRC）・研削
- スプリング：SWPB
- ロックナット：S45C、三価クロメート処理 ――――――― PDX-AK PDX-BK
- カバーキャップ：ナイロン6（つや消し黒） ――――――― PDX-B PDX-BK
- 取りつけ部に対して本体のねじが長い場合にはインデックスプランジャ用カラー PXC をご使用ください。

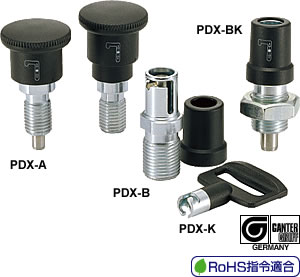

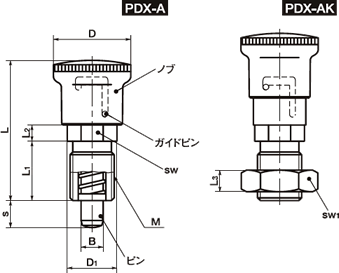

PDX-A （ノブつき・ロックナットなし）
PDX-AK （ノブつき・ロックナットつき）

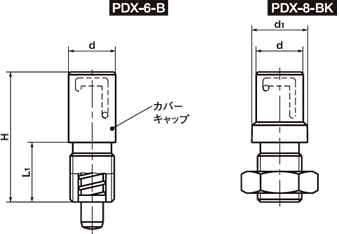

PDX-B （キータイプ・ロックナットなし）
PDX-BK （キータイプ・ロックナットつき）
