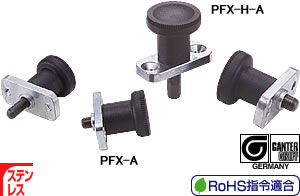

Indexing Plunger Short Type with Flange -GN608-

PFX インデックスプランジャ

  • 皿ボルト・リベットなどで取りつけるフランジタイプのインデックスプランジャです。
  • ロングピンタイプ PFX-H-A は、厚いパネル・フレームなどの取りつけに最適です。
  • ピンは焼入れ済み。耐摩耗性にすぐれています。
  • 材質・仕上げ
  • ノブ:ナイロン6(つや消し黒)
  • 本体:亜鉛ダイカスト、三価クロメート処理
  • ピン:S45C(硬度50~60HRC)・研磨
  • スプリング:SWPB

PFX-A (ショートピン)

PFX-H-A (ロングピン)

型   式
定価(円)()
PFX-6-A 1,660
PFX-8-A 1,890 (税別)(送料別)価格は都度、お問い合わせください
PFX-6H-A 1,710
PFX-8H-A 1,990 (税別)(送料別)価格は都度、お問い合わせください




特徴:

仕様:

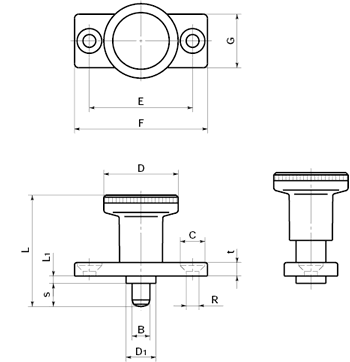

品番 RoHS
指令適合
B -0.04~-0.02 s D L E F G L1 -0.15~0 t D1 -0.1~-0.02 C R 荷重(N)
min./max.
質量 (g) 価格 (円)
PFX-6-A 適合 6 6 25 37 30 40 18 2.5 4.5 10 8.3 4.3 8.5/22 37 1,660
PFX-8-A 適合 8 8 31 44 34 46 20 2.5 5.5 12 10.4 5.3 15.5/28 60 1,890
unit:mm

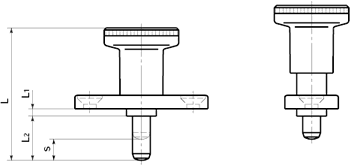

品番 RoHS
指令適合
B -0.04~-0.02 s D L E F G L1 -0.15~0 L2 t D1 -0.1~-0.02 C R 荷重(N)
min./max.
質量 (g) 価格 (円)
PFX-6H-A 適合 6 6 25 45 30 40 18 2.5 14 4.5 10 8.3 4.3 8.5/22 39 1,710
PFX-8H-A 適合 8 8 31 54 34 46 20 2.5 18 5.5 12 10.4 5.3 15.5/28 64 1,990

使用上の注意

  • ノブが抜け落ちる恐れがありますので、ノブの引張荷重は下表の値を超えないようにしてください。
    品番 品番 許容引張荷重
    (N)
    PFX-6 PFX-6H 400
    PFX-8 PFX-8H 500
