NBK鍋屋バイテック会社　PFY インデックスプランジャ

●　 PFY インデックスプランジャ

Indexing Plunger with Rest Position Short Type with Flange -GN608.1-

PFY インデックスプランジャ

  • 皿ボルト・リベットなどで取りつけるフランジタイプのインデックスプランジャです。
  • ロングピンタイプ PFY-H-A は、厚いパネル・フレームなどの取りつけに最適です。
  • ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとにもどります。
  • ロック機構はノブに内蔵されています。そのため全長はロック機構のない PFX と同じです。
  • ピンは焼入れ済み。耐摩耗性にすぐれています。
  • 材質・仕上げ
  • ノブ：ナイロン6（つや消し黒）
  • 本体：亜鉛ダイカスト、三価クロメート処理
  • ピン：S45C（硬度50～60HRC）・研磨
  • スプリング：SWPB

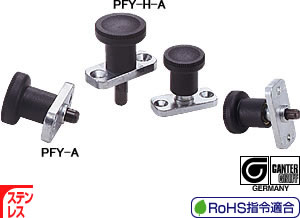

PFY-A （ショートピン）

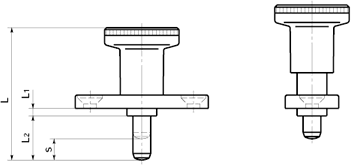

PFY-H-A （ロングピン）
型　　　式
 定価（円）（） 　
PFY-6-A 1,830
PFY-8-A 2,210 （税別）（送料別）価格は都度、お問い合わせください
PFY-6H-A 1,900
PFY-8H-A 2,240 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：

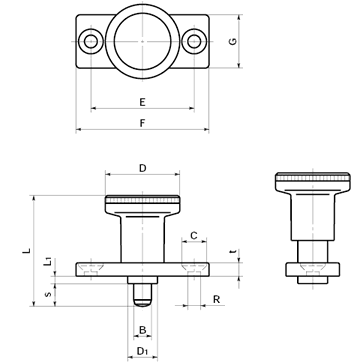

unit:mm
品番 RoHS
指令適合		 B -0.04～-0.02 s D L E F G L1 -0.15～0 t D1 -0.1～-0.02 C R 荷重(N)
min./max.		 質量 (g) 価格 (円)
PFY-6-A 適合 6 6 25 37 30 40 18 2.5 4.5 10 8.3 4.3 8.5/22 37 1,830
PFY-8-A 適合 8 8 31 44 34 46 20 2.5 5.5 12 10.4 5.3 15.5/28 60 2,210
unit:mm
品番 RoHS
指令適合		 B -0.04～-0.02 s D L E F G L1 -0.15～0 L2 t D1 -0.1～-0.02 C R 荷重(N)
min./max.		 質量 (g) 価格 (円)
PFY-6H-A 適合 6 6 25 45 30 40 18 2.5 14 4.5 10 8.3 4.3 8.5/22 39 1,900
PFY-8H-A 適合 8 8 31 54 34 46 20 2.5 18 5.5 12 10.4 5.3 15.5/28 64 2,240

使用上の注意

  • ノブが抜け落ちる恐れがありますので、ノブの引張荷重は下表の値を超えないようにしてください。
    品番 品番 許容引張荷重
    (N)
    PFY-6 PFY-6H 400
    PFY-8 PFY-8H 500
