NBK鍋屋バイテック会社　PHY インデックスプランジャ

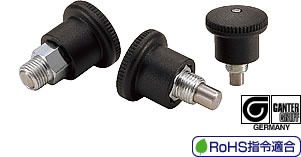

●　 PHY インデックスプランジャ

Indexing Plunger with Rest Position Compact Type -GN822-

PHY インデックスプランジャ

  • コンパクトタイプのインデックスプランジャ。
  • ノブを引き、30°回転させれば、ピンを引込めた状態にロックできます。ロックの解除は、ノブをわずかに引き、30°回転させます。内蔵スプリングの力でもとにもどります。
  • ロック機構はノブに内蔵されています。そのため全長はロック機構のない PHX と同じです。
  • ピンはニッケルメッキ済み。耐摩耗性にすぐれています。
  • 材質・仕上げ
  • ノブ：ナイロン6（つや消し黒）
  • 本体：SUM22L、ユニクロメッキ
  • ピン：SUS303、ニッケルメッキ・研削
  • スプリング：SUS301
型　　　式
 定価（円）（）
PHY-4×5-A 1,250 （税別）（送料別）価格は都度、お問い合わせください
PHY-5×5-A 1,290
PHY-6×7-A 1,530 （税別）（送料別）価格は都度、お問い合わせください
PHY-7×7-A 1,580
●特徴：
●仕様：

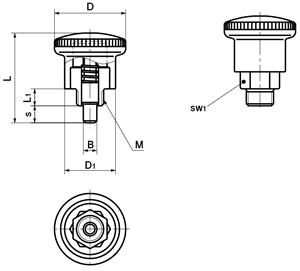

品番 RoHS
指令適合		 B -0.04～-0.02 s
min.		 M D L D1 L1 sw1 荷重(N)
min./max.		 質量 (g) 価格 (円)
PHY-4×5-A 適合 4 5 M8×0.75 21 26.5 15 5 10 4.5/12 13 1,250
PHY-5×5-A 適合 5 5 M8×0.75 21 26.5 15 5 10 4.5/12 14 1,290
PHY-6×7-A 適合 6 7 M10×1 25 34 18 7 12 5/18 24 1,530
PHY-7×7-A 適合 7 7 M10×1 25 34 18 7 12 5/18 25 1,580
