Indexing Plunger Long Knob -GN817.2-

PLLX インデックスプランジャ

  • ロングノブタイプのインデックスプランジャ。
  • 各ピン径について2種類のストロークを標準化（ピン径：φ10・φ12を除く）。
  • 割り出し・位置ぎめに。
  • ピンは焼入れ（スティール製）またはニッケルメッキ（ステンレス製）済み。耐摩耗性にすぐれています。
  • PLLX-A PLLXS-A ─── ロックナットなし
  • ゆるみ止めサービスをご利用ください。
  • PLLX-AK PLLXS-AK ─── 固定のためのロックナットつき
  • 材質・仕上げ

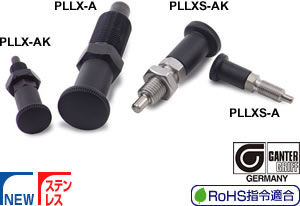

  • 記号 PLLX-A PLLX-AK PLLXS-A PLLXS-AK
    ノブ ナイロン6（つや消し黒） ナイロン6（つや消し黒）
    本体 SUM22L、四三酸化鉄皮膜（黒） SUS303
    ピン S45C（硬度50～60HRC）・研削 SUS303、ニッケルメッキ・研削
    スプリング SWPB SUS301
    ロックナット － S45C、四三酸化鉄皮膜（黒） － SUS303

PLLX-A （スティール製・ロックナットなし）

PLLXS-A （ステンレス製・ロックナットなし）

PLLX-AK （スティール製・ロックナットつき）

PLLXS-AK （ステンレス製・ロックナットつき）
型　　　式
 定価（円）（） 　
PLLX-4×4-A 1,350
PLLX-4×6-A 1,350 （税別）（送料別）価格は都度、お問い合わせください
PLLX-5×5-A 1,330
PLLX-5×8-A 1,330 （税別）（送料別）価格は都度、お問い合わせください
PLLX-6×6-A 1,410
PLLX-6×9-A 1,410 （税別）（送料別）価格は都度、お問い合わせください
PLLX-8×8-A 1,680
PLLX-8×12-A 1,680 （税別）（送料別）価格は都度、お問い合わせください
PLLX-10×12-A 2,070
PLLX-12×15-A 3,840 （税別）（送料別）価格は都度、お問い合わせください
PLLXS-4×4-A 2,060
PLLXS-4×6-A 2,060 （税別）（送料別）価格は都度、お問い合わせください
PLLXS-5×5-A 1,940
PLLXS-5×8-A 1,940 （税別）（送料別）価格は都度、お問い合わせください
PLLXS-6×6-A 2,250
PLLXS-6×9-A 2,250 （税別）（送料別）価格は都度、お問い合わせください
PLLXS-8×8-A 2,870
PLLXS-8×12-A 2,870 （税別）（送料別）価格は都度、お問い合わせください
PLLXS-10×12-A 3,500
PLLXS-12×15-A 7,410 （税別）（送料別）価格は都度、お問い合わせください
PLLX-4×4-AK 1,420
PLLX-4×6-AK 1,420 （税別）（送料別）価格は都度、お問い合わせください
PLLX-5×5-AK 1,400
PLLX-5×8-AK 1,400 （税別）（送料別）価格は都度、お問い合わせください
PLLX-6×6-AK 1,490
PLLX-6×9-AK 1,490 （税別）（送料別）価格は都度、お問い合わせください
PLLX-8×8-AK 1,870
PLLX-8×12-AK 1,870 （税別）（送料別）価格は都度、お問い合わせください
PLLX-10×12-AK 2,260
PLLX-12×15-AK 4,190 （税別）（送料別）価格は都度、お問い合わせください
PLLXS-4×4-AK 2,330
PLLXS-4×6-AK 2,330 （税別）（送料別）価格は都度、お問い合わせください
PLLXS-5×5-AK 2,210
PLLXS-5×8-AK 2,210 （税別）（送料別）価格は都度、お問い合わせください
PLLXS-6×6-AK 2,580
PLLXS-6×9-AK 2,580 （税別）（送料別）価格は都度、お問い合わせください
PLLXS-8×8-AK 3,370
PLLXS-8×12-AK 3,370 （税別）（送料別）価格は都度、お問い合わせください
PLLXS-10×12-AK 4,000
PLLXS-12×15-AK 8,480 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：
品番 RoHS

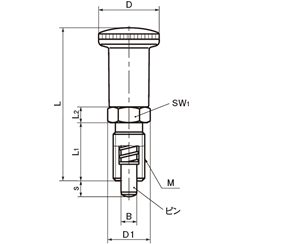

指令適合		 B -0.04～-0.02 s
min.		 M D L D1 L1 L2 sw1 荷重(N)
min./max.		 質量 (g) 価格 (円)
PLLX-4×4-A 適合 4 4 M8×1 16 42 11.5 16 5 10 4.5/12 12 1,350
PLLX-4×6-A 適合 4 6 M8×1 16 42 11.5 16 5 10 4/12.5 12 1,350
PLLX-5×5-A 適合 5 5 M10×1 19 48 13.8 18 6 12 5/15 21 1,330
PLLX-5×8-A 適合 5 8 M10×1 19 48 13.8 18 6 12 5/18 21 1,330
PLLX-6×6-A 適合 6 6 M12×1.5 23 58 16.2 22 6 14 6.5/19 33 1,410
PLLX-6×9-A 適合 6 9 M12×1.5 23 58 16.2 22 6 14 6/25 34 1,410
PLLX-8×8-A 適合 8 8 M16×1.5 28 70 19.6 26 8 17 8.5/26 68 1,680
PLLX-8×12-A 適合 8 12 M16×1.5 28 70 19.6 26 8 17 8.5/28 69 1,680
PLLX-10×12-A 適合 10 12 M16×1.5 28 70 19.6 26 8 17 9.5/38 70 2,070
PLLX-12×15-A 適合 12 15 M20×1.5 28 79 25.4 33 10 22 11.5/40 131 3,840
PLLXS-4×4-A 適合 4 4 M8×1 16 42 11.5 16 5 10 4.5/12 12 2,060
PLLXS-4×6-A 適合 4 6 M8×1 16 42 11.5 16 5 10 4/12.5 12 2,060
PLLXS-5×5-A 適合 5 5 M10×1 19 48 13.8 18 6 12 5/15 21 1,940
PLLXS-5×8-A 適合 5 8 M10×1 19 48 13.8 18 6 12 5/18 21 1,940
PLLXS-6×6-A 適合 6 6 M12×1.5 23 58 16.2 22 6 14 6.5/19 33 2,250
PLLXS-6×9-A 適合 6 9 M12×1.5 23 58 16.2 22 6 14 6/25 34 2,250
PLLXS-8×8-A 適合 8 8 M16×1.5 28 70 19.6 26 8 17 8.5/26 68 2,870
PLLXS-8×12-A 適合 8 12 M16×1.5 28 70 19.6 26 8 17 8.5/28 69 2,870
PLLXS-10×12-A 適合 10 12 M16×1.5 28 70 19.6 26 8 17 9.5/38 70 3,500
PLLXS-12×15-A 適合 12 15 M20×1.5 28 79 25.4 33 10 22 11.5/40 131 7,410
unit:mm
品番 RoHS
指令適合		 B -0.04～-0.02 s

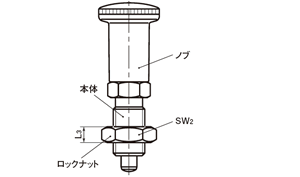

min.		 M D L D1 L1 L2 sw1 L3 sw2 荷重(N)
min./max.		 質量 (g) 価格 (円)
PLLX-4×4-AK 適合 4 4 M8×1 16 42 11.5 16 5 10 4 13 4.5/12 17 1,420
PLLX-4×6-AK 適合 4 6 M8×1 16 42 11.5 16 5 10 4 13 4/12.5 17 1,420
PLLX-5×5-AK 適合 5 5 M10×1 19 48 13.8 18 6 12 5 17 5/15 28 1,400
PLLX-5×8-AK 適合 5 8 M10×1 19 48 13.8 18 6 12 5 17 5/18 28 1,400
PLLX-6×6-AK 適合 6 6 M12×1.5 23 58 16.2 22 6 14 6 19 6.5/19 43 1,490
PLLX-6×9-AK 適合 6 9 M12×1.5 23 58 16.2 22 6 14 6 19 6/25 44 1,490
PLLX-8×8-AK 適合 8 8 M16×1.5 28 70 19.6 26 8 17 8 24 8.5/26 88 1,870
PLLX-8×12-AK 適合 8 12 M16×1.5 28 70 19.6 26 8 17 8 24 8.5/28 89 1,870
PLLX-10×12-AK 適合 10 12 M16×1.5 28 70 19.6 26 8 17 8 24 9.5/38 105 2,260
PLLX-12×15-AK 適合 12 15 M20×1.5 28 79 25.4 33 10 22 10 30 11.5/40 166 4,190
PLLXS-4×4-AK 適合 4 4 M8×1 16 42 11.5 16 5 10 4 13 4.5/12 17 2,330
PLLXS-4×6-AK 適合 4 6 M8×1 16 42 11.5 16 5 10 4 13 4/12.5 17 2,330
PLLXS-5×5-AK 適合 5 5 M10×1 19 48 13.8 18 6 12 5 17 5/15 28 2,210
PLLXS-5×8-AK 適合 5 8 M10×1 19 48 13.8 18 6 12 5 17 5/18 28 2,210
PLLXS-6×6-AK 適合 6 6 M12×1.5 23 58 16.2 22 6 14 6 19 6.5/19 43 2,580
PLLXS-6×9-AK 適合 6 9 M12×1.5 23 58 16.2 22 6 14 6 19 6/25 44 2,580
PLLXS-8×8-AK 適合 8 8 M16×1.5 28 70 19.6 26 8 17 8 24 8.5/26 88 3,370
PLLXS-8×12-AK 適合 8 12 M16×1.5 28 70 19.6 26 8 17 8 24 8.5/28 89 3,370
PLLXS-10×12-AK 適合 10 12 M16×1.5 28 70 19.6 26 8 17 8 24 9.5/38 105 4,000
PLLXS-12×15-AK 適合 12 15 M20×1.5 28 79 25.4 33 10 22 10 30 11.5/40 166 8,480
