NBK鍋屋バイテック会社　PLLY インデックスプランジャ

●　 PLLY インデックスプランジャ

	Indexing Plunger with Rest Position Long Knob -GN817.2- PLLY インデックスプランジャ ロングノブタイプのインデックスプランジャ。 各ピン径について2種類のストロークを標準化（ピン径：φ10・φ12を除く）。 ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。 ロックの解除は、ノブをわずかに引き、90°回転させます。 内蔵スプリングの力でもとにもどります。 ロック機構はノブに内蔵されています。そのため全長はロック機構のないPLLX と同じです。 割り出し・位置ぎめに。 ピンは焼入れ（スティール製）またはニッケルメッキ（ステンレス製）済み。耐摩耗性にすぐれています。 PLLY-A PLLYS-A ─── ロックナットなし ゆるみ止めサービスをご利用ください。 PLLY-AK PLLYS-AK ─── 固定のためのロックナットつき 材質・仕上げ 記号 PLLY-A PLLY-AK PLLYS-A PLLYS-AK ノブ ナイロン6（つや消し黒） ナイロン6（つや消し黒） 本体 SUM22L、四三酸化鉄皮膜（黒） SUS303 ピン S45C（硬度50～60HRC）・研削 SUS303、ニッケルメッキ・研削 スプリング SWPB SUS301 ロックナット － S45C、四三酸化鉄皮膜（黒） － SUS303

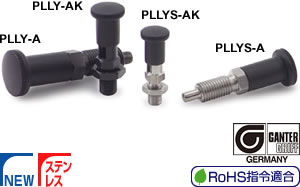

PLLY-A （スティール製・ロックナットなし） PLLYS-A （ステンレス製・ロックナットなし）

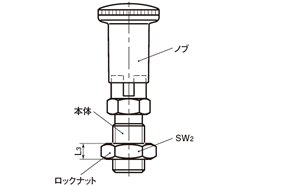

PLLY-AK （スティール製・ロックナットつき） PLLYS-AK （ステンレス製・ロックナットつき）

型　　　式 定価（円）（） 　 PLLY-4×4-A 1,470 （税別）（送料別）価格は都度、お問い合わせください PLLY-4×6-A 1,470 （税別）（送料別）価格は都度、お問い合わせください PLLY-5×5-A 1,450 （税別）（送料別）価格は都度、お問い合わせください PLLY-5×8-A 1,450 （税別）（送料別）価格は都度、お問い合わせください PLLY-6×6-A 1,640 （税別）（送料別）価格は都度、お問い合わせください PLLY-6×9-A 1,640 （税別）（送料別）価格は都度、お問い合わせください PLLY-8×8-A 1,930 （税別）（送料別）価格は都度、お問い合わせください PLLY-8×12-A 1,930 （税別）（送料別）価格は都度、お問い合わせください PLLY-10×12-A 2,880 （税別）（送料別）価格は都度、お問い合わせください PLLY-12×15-A 5,900 （税別）（送料別）価格は都度、お問い合わせください PLLYS-4×4-A 2,440 （税別）（送料別）価格は都度、お問い合わせください PLLYS-4×6-A 2,440 （税別）（送料別）価格は都度、お問い合わせください PLLYS-5×5-A 2,180 （税別）（送料別）価格は都度、お問い合わせください PLLYS-5×8-A 2,180 （税別）（送料別）価格は都度、お問い合わせください PLLYS-6×6-A 2,490 （税別）（送料別）価格は都度、お問い合わせください PLLYS-6×9-A 2,490 （税別）（送料別）価格は都度、お問い合わせください PLLYS-8×8-A 3,330 （税別）（送料別）価格は都度、お問い合わせください PLLYS-8×12-A 3,330 （税別）（送料別）価格は都度、お問い合わせください PLLYS-10×12-A 4,670 （税別）（送料別）価格は都度、お問い合わせください PLLYS-12×15-A 9,520 （税別）（送料別）価格は都度、お問い合わせください PLLY-4×4-AK 1,540 （税別）（送料別）価格は都度、お問い合わせください PLLY-4×6-AK 1,540 （税別）（送料別）価格は都度、お問い合わせください PLLY-5×5-AK 1,520 （税別）（送料別）価格は都度、お問い合わせください PLLY-5×8-AK 1,520 （税別）（送料別）価格は都度、お問い合わせください PLLY-6×6-AK 1,720 （税別）（送料別）価格は都度、お問い合わせください PLLY-6×9-AK 1,720 （税別）（送料別）価格は都度、お問い合わせください PLLY-8×8-AK 2,120 （税別）（送料別）価格は都度、お問い合わせください PLLY-8×12-AK 2,120 （税別）（送料別）価格は都度、お問い合わせください PLLY-10×12-AK 3,070 （税別）（送料別）価格は都度、お問い合わせください PLLY-12×15-AK 6,250 （税別）（送料別）価格は都度、お問い合わせください PLLYS-4×4-AK 2,710 （税別）（送料別）価格は都度、お問い合わせください PLLYS-4×6-AK 2,710 （税別）（送料別）価格は都度、お問い合わせください PLLYS-5×5-AK 2,450 （税別）（送料別）価格は都度、お問い合わせください PLLYS-5×8-AK 2,450 （税別）（送料別）価格は都度、お問い合わせください PLLYS-6×6-AK 2,820 （税別）（送料別）価格は都度、お問い合わせください PLLYS-6×9-AK 2,820 （税別）（送料別）価格は都度、お問い合わせください PLLYS-8×8-AK 3,830 （税別）（送料別）価格は都度、お問い合わせください PLLYS-8×12-AK 3,830 （税別）（送料別）価格は都度、お問い合わせください PLLYS-10×12-AK 5,170 （税別）（送料別）価格は都度、お問い合わせください PLLYS-12×15-AK 10,590 （税別）（送料別）価格は都度、お問い合わせください

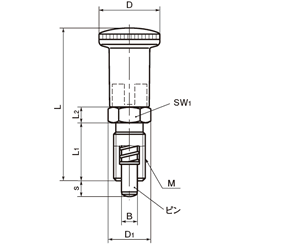

●特徴： ●仕様： 品番 RoHS 指令適合 B -0.04～-0.02 s min. M D L D1 L1 L2 sw1 荷重(N) min./max. 質量 (g) 価格 (円) PLLY-4×4-A 適合 4 4 M8×1 16 42 11.5 16 5 10 4.5/12 13 1,470 PLLY-4×6-A 適合 4 6 M8×1 16 42 11.5 16 5 10 4/12.5 14 1,470 PLLY-5×5-A 適合 5 5 M10×1 19 48 13.8 18 6 12 5/15 22 1,450 PLLY-5×8-A 適合 5 8 M10×1 19 48 13.8 18 6 12 5/18 23 1,450 PLLY-6×6-A 適合 6 6 M12×1.5 23 58 16.2 22 6 14 6.5/19 36 1,640 PLLY-6×9-A 適合 6 9 M12×1.5 23 58 16.2 22 6 14 6/25 37 1,640 PLLY-8×8-A 適合 8 8 M16×1.5 28 70 19.6 26 8 17 8.5/26 72 1,930 PLLY-8×12-A 適合 8 12 M16×1.5 28 70 19.6 26 8 17 8.5/28 74 1,930 PLLY-10×12-A 適合 10 12 M16×1.5 28 70 19.6 26 8 17 9.5/38 75 2,880 PLLY-12×15-A 適合 12 15 M20×1.5 28 79 25.4 33 10 22 11.5/40 136 5,900 PLLYS-4×4-A 適合 4 4 M8×1 16 42 11.5 16 5 10 4.5/12 13 2,440 PLLYS-4×6-A 適合 4 6 M8×1 16 42 11.5 16 5 10 4/12.5 14 2,440 PLLYS-5×5-A 適合 5 5 M10×1 19 48 13.8 18 6 12 5/15 22 2,180 PLLYS-5×8-A 適合 5 8 M10×1 19 48 13.8 18 6 12 5/18 23 2,180 PLLYS-6×6-A 適合 6 6 M12×1.5 23 58 16.2 22 6 14 6.5/19 36 2,490 PLLYS-6×9-A 適合 6 9 M12×1.5 23 58 16.2 22 6 14 6/25 37 2,490 PLLYS-8×8-A 適合 8 8 M16×1.5 28 70 19.6 26 8 17 8.5/26 72 3,330 PLLYS-8×12-A 適合 8 12 M16×1.5 28 70 19.6 26 8 17 8.5/28 74 3,330 PLLYS-10×12-A 適合 10 12 M16×1.5 28 70 19.6 26 8 17 9.5/38 75 4,670 PLLYS-12×15-A 適合 12 15 M20×1.5 28 79 25.4 33 10 22 11.5/40 136 9,520 PLLY-AK （スティール製・ロックナットつき） PLLYS-AK （ステンレス製・ロックナットつき） unit:mm 品番 RoHS 指令適合 B -0.04～-0.02 s min. M D L D1 L1 L2 sw1 L3 sw2 荷重(N) min./max. 質量 (g) 価格 (円) PLLY-4×4-AK 適合 4 4 M8×1 16 42 11.5 16 5 10 4 13 4.5/12 18 1,540 PLLY-4×6-AK 適合 4 6 M8×1 16 42 11.5 16 5 10 4 13 4/12.5 19 1,540 PLLY-5×5-AK 適合 5 5 M10×1 19 48 13.8 18 6 12 5 17 5/15 29 1,520 PLLY-5×8-AK 適合 5 8 M10×1 19 48 13.8 18 6 12 5 17 5/18 30 1,520 PLLY-6×6-AK 適合 6 6 M12×1.5 23 58 16.2 22 6 14 6 19 6.5/19 46 1,720 PLLY-6×9-AK 適合 6 9 M12×1.5 23 58 16.2 22 6 14 6 19 6/25 47 1,720 PLLY-8×8-AK 適合 8 8 M16×1.5 28 70 19.6 26 8 17 8 24 8.5/26 92 2,120 PLLY-8×12-AK 適合 8 12 M16×1.5 28 70 19.6 26 8 17 8 24 8.5/28 94 2,120 PLLY-10×12-AK 適合 10 12 M16×1.5 28 70 19.6 26 8 17 8 24 9.5/38 110 3,070 PLLY-12×15-AK 適合 12 15 M20×1.5 28 79 25.4 33 10 22 10 30 11.5/40 171 6,250 PLLYS-4×4-AK 適合 4 4 M8×1 16 42 11.5 16 5 10 4 13 4.5/12 18 2,710 PLLYS-4×6-AK 適合 4 6 M8×1 16 42 11.5 16 5 10 4 13 4/12.5 19 2,710 PLLYS-5×5-AK 適合 5 5 M10×1 19 48 13.8 18 6 12 5 17 5/15 29 2,450 PLLYS-5×8-AK 適合 5 8 M10×1 19 48 13.8 18 6 12 5 17 5/18 30 2,450 PLLYS-6×6-AK 適合 6 6 M12×1.5 23 58 16.2 22 6 14 6 19 6.5/19 46 2,820 PLLYS-6×9-AK 適合 6 9 M12×1.5 23 58 16.2 22 6 14 6 19 6/25 47 2,820 PLLYS-8×8-AK 適合 8 8 M16×1.5 28 70 19.6 26 8 17 8 24 8.5/26 92 3,830 PLLYS-8×12-AK 適合 8 12 M16×1.5 28 70 19.6 26 8 17 8 24 8.5/28 94 3,830 PLLYS-10×12-AK 適合 10 12 M16×1.5 28 70 19.6 26 8 17 8 24 9.5/38 110 5,170 PLLYS-12×15-AK 適合 12 15 M20×1.5 28 79 25.4 33 10 22 10 30 11.5/40 171 10,590 使用上の注意 ノブの短いインデックスプランジャ PLY があります。
