NBK鍋屋バイテック会社　PLY インデックスプランジャ

●　 PLY インデックスプランジャ

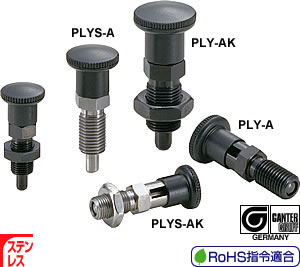

	Indexing Plunger with Rest Position Long Stroke -GN817- PLY インデックスプランジャ 各ピン径について2種類のストロークを標準化（ピン径：φ10・φ12を除く）。 ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとにもどります。 ロック機構はノブに内蔵されています。そのため全長はロック機構のない PLX と同じです。 ピンは焼入れ（スティール製）またはニッケルメッキ（ステンレス製）済み。耐摩耗性にすぐれています。 取りつけ部に対して本体のねじが長い場合には PXC インデックスプランジャ用カラー をご使用ください。 材質・仕上げ 記号 PLY-A PLY-AK PLYS-A PLYS-AK ノブ ナイロン6（つや消し黒） ナイロン6（つや消し黒） 本体 SUM22L、四三酸化鉄皮膜（黒） SUS303 ピン S45C（硬度50～60HRC）・研削 SUS303、ニッケルメッキ・研削 スプリング SWPB SUS301 ロックナット － S45C、四三酸化鉄皮膜（黒） － SUS303
PLY-A （スティール製・ロックナットなし） PLYS-A （ステンレス製・ロックナットなし）
PLY-AK （スティール製・ロックナットつき） PLYS-AK （ステンレス製・ロックナットつき）

型　　　式 定価（円）（） 　 PLY-4×4-A 1,340 （税別）（送料別）価格は都度、お問い合わせください PLY-4×6-A 1,340 （税別）（送料別）価格は都度、お問い合わせください PLY-5×5-A 1,280 （税別）（送料別）価格は都度、お問い合わせください PLY-5×8-A 1,280 （税別）（送料別）価格は都度、お問い合わせください PLY-6×6-A 1,500 （税別）（送料別）価格は都度、お問い合わせください PLY-6×9-A 1,500 （税別）（送料別）価格は都度、お問い合わせください PLY-8×8-A 1,750 （税別）（送料別）価格は都度、お問い合わせください PLY-8×12-A 1,750 （税別）（送料別）価格は都度、お問い合わせください PLY-10×12-A 2,610 （税別）（送料別）価格は都度、お問い合わせください PLY-12×15-A 5,350 （税別）（送料別）価格は都度、お問い合わせください PLYS-4×4-A 2,220 （税別）（送料別）価格は都度、お問い合わせください PLYS-4×6-A 2,220 （税別）（送料別）価格は都度、お問い合わせください PLYS-5×5-A 1,980 （税別）（送料別）価格は都度、お問い合わせください PLYS-5×8-A 1,980 （税別）（送料別）価格は都度、お問い合わせください PLYS-6×6-A 2,280 （税別）（送料別）価格は都度、お問い合わせください PLYS-6×9-A 2,280 （税別）（送料別）価格は都度、お問い合わせください PLYS-8×8-A 3,010 （税別）（送料別）価格は都度、お問い合わせください PLYS-8×12-A 3,010 （税別）（送料別）価格は都度、お問い合わせください PLYS-10×12-A 4,220 （税別）（送料別）価格は都度、お問い合わせください PLYS-12×15-A 8,750 （税別）（送料別）価格は都度、お問い合わせください PLY-4×4-AK 1,410 （税別）（送料別）価格は都度、お問い合わせください PLY-4×6-AK 1,410 （税別）（送料別）価格は都度、お問い合わせください PLY-5×5-AK 1,350 （税別）（送料別）価格は都度、お問い合わせください PLY-5×8-AK 1,350 （税別）（送料別）価格は都度、お問い合わせください PLY-6×6-AK 1,580 （税別）（送料別）価格は都度、お問い合わせください PLY-6×9-AK 1,580 （税別）（送料別）価格は都度、お問い合わせください PLY-8×8-AK 1,940 （税別）（送料別）価格は都度、お問い合わせください PLY-8×12-AK 1,940 （税別）（送料別）価格は都度、お問い合わせください PLY-10×12-AK 2,800 （税別）（送料別）価格は都度、お問い合わせください PLY-12×15-AK 5,700 （税別）（送料別）価格は都度、お問い合わせください PLYS-4×4-AK 2,490 （税別）（送料別）価格は都度、お問い合わせください PLYS-4×6-AK 2,490 （税別）（送料別）価格は都度、お問い合わせください PLYS-5×5-AK 2,250 （税別）（送料別）価格は都度、お問い合わせください PLYS-5×8-AK 2,250 （税別）（送料別）価格は都度、お問い合わせください PLYS-6×6-AK 2,610 （税別）（送料別）価格は都度、お問い合わせください PLYS-6×9-AK 2,610 （税別）（送料別）価格は都度、お問い合わせください PLYS-8×8-AK 3,510 （税別）（送料別）価格は都度、お問い合わせください PLYS-8×12-AK 3,510 （税別）（送料別）価格は都度、お問い合わせください PLYS-10×12-AK 4,720 （税別）（送料別）価格は都度、お問い合わせください PLYS-12×15-AK 9,820 （税別）（送料別）価格は都度、お問い合わせください

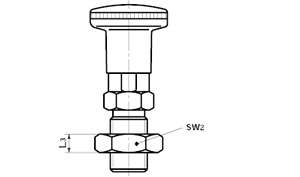

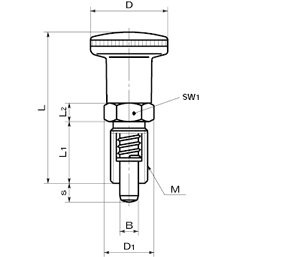

●特徴： ●仕様： unit:mm 品番 RoHS 指令適合 B -0.04～-0.02 B -0.05～-0.02 s min. M D L D1 L1 L2 sw1 荷重(N) min./max. 質量 (g) 価格 (円) PLY-4×4-A 適合 4 － 4 M8×1 16 35 11.5 16 5 10 4.5/12 12 1,340 PLY-4×6-A 適合 4 － 6 M8×1 16 35 11.5 16 5 10 4/12.5 13 1,340 PLY-5×5-A 適合 5 － 5 M10×1 19 40 13.8 18 6 12 5/15 21 1,280 PLY-5×8-A 適合 5 － 8 M10×1 19 40 13.8 18 6 12 5/18 22 1,280 PLY-6×6-A 適合 6 － 6 M12×1.5 23 48 16.2 22 6 14 6.5/19 35 1,500 PLY-6×9-A 適合 6 － 9 M12×1.5 23 48 16.2 22 6 14 6/25 36 1,500 PLY-8×8-A 適合 8 － 8 M16×1.5 28 58 19.6 26 8 17 8.5/26 71 1,750 PLY-8×12-A 適合 8 － 12 M16×1.5 28 58 19.6 26 8 17 8.5/28 73 1,750 PLY-10×12-A 適合 10 － 12 M16×1.5 28 58 19.6 26 8 17 9.5/38 74 2,610 PLY-12×15-A 適合 12 － 15 M20×1.5 28 67 25.4 33 10 22 11.5/40 135 5,350 PLYS-4×4-A 適合 － 4 4 M8×1 16 35 11.5 16 5 10 4.5/12 12 2,220 PLYS-4×6-A 適合 － 4 6 M8×1 16 35 11.5 16 5 10 4/12.5 13 2,220 PLYS-5×5-A 適合 － 5 5 M10×1 19 40 13.8 18 6 12 5/15 21 1,980 PLYS-5×8-A 適合 － 5 8 M10×1 19 40 13.8 18 6 12 5/18 22 1,980 PLYS-6×6-A 適合 － 6 6 M12×1.5 23 48 16.2 22 6 14 6.5/19 35 2,280 PLYS-6×9-A 適合 － 6 9 M12×1.5 23 48 16.2 22 6 14 6/25 36 2,280 PLYS-8×8-A 適合 － 8 8 M16×1.5 28 58 19.6 26 8 17 8.5/26 71 3,010 PLYS-8×12-A 適合 － 8 12 M16×1.5 28 58 19.6 26 8 17 8.5/28 73 3,010 PLYS-10×12-A 適合 － 10 12 M16×1.5 28 58 19.6 26 8 17 9.5/38 74 4,220 PLYS-12×15-A 適合 － 12 15 M20×1.5 28 67 25.4 33 10 22 11.5/40 135 8,750 unit:mm 品番 RoHS 指令適合 B -0.04～-0.02 B -0.05～-0.02 s min. M D L D1 L1 L2 sw1 L3 sw2 荷重(N) min./max. 質量 (g) 価格 (円) PLY-4×4-AK 適合 4 － 4 M8×1 16 35 11.5 16 5 10 4 13 4.5/12 17 1,410 PLY-4×6-AK 適合 4 － 6 M8×1 16 35 11.5 16 5 10 4 13 4/12.5 18 1,410 PLY-5×5-AK 適合 5 － 5 M10×1 19 40 13.8 18 6 12 5 17 5/15 28 1,350 PLY-5×8-AK 適合 5 － 8 M10×1 19 40 13.8 18 6 12 5 17 5/18 29 1,350 PLY-6×6-AK 適合 6 － 6 M12×1.5 23 48 16.2 22 6 14 6 19 6.5/19 45 1,580 PLY-6×9-AK 適合 6 － 9 M12×1.5 23 48 16.2 22 6 14 6 19 6/25 46 1,580 PLY-8×8-AK 適合 8 － 8 M16×1.5 28 58 19.6 26 8 17 8 24 8.5/26 91 1,940 PLY-8×12-AK 適合 8 － 12 M16×1.5 28 58 19.6 26 8 17 8 24 8.5/28 93 1,940 PLY-10×12-AK 適合 10 － 12 M16×1.5 28 58 19.6 26 8 17 8 24 9.5/38 109 2,800 PLY-12×15-AK 適合 12 － 15 M20×1.5 28 67 25.4 33 10 22 10 30 11.5/40 170 5,700 PLYS-4×4-AK 適合 － 4 4 M8×1 16 35 11.5 16 5 10 4 13 4.5/12 17 2,490 PLYS-4×6-AK 適合 － 4 6 M8×1 16 35 11.5 16 5 10 4 13 4/12.5 18 2,490 PLYS-5×5-AK 適合 － 5 5 M10×1 19 40 13.8 18 6 12 5 17 5/15 28 2,250 PLYS-5×8-AK 適合 － 5 8 M10×1 19 40 13.8 18 6 12 5 17 5/18 29 2,250 PLYS-6×6-AK 適合 － 6 6 M12×1.5 23 48 16.2 22 6 14 6 19 6.5/19 45 2,610 PLYS-6×9-AK 適合 － 6 9 M12×1.5 23 48 16.2 22 6 14 6 19 6/25 46 2,610 PLYS-8×8-AK 適合 － 8 8 M16×1.5 28 58 19.6 26 8 17 8 24 8.5/26 91 3,510 PLYS-8×12-AK 適合 － 8 12 M16×1.5 28 58 19.6 26 8 17 8 24 8.5/28 93 3,510 PLYS-10×12-AK 適合 － 10 12 M16×1.5 28 58 19.6 26 8 17 8 24 9.5/38 109 4,720 PLYS-12×15-AK 適合 － 12 15 M20×1.5 28 67 25.4 33 10 22 10 30 11.5/40 170 9,820
