●　 PMX インデックスプランジャ

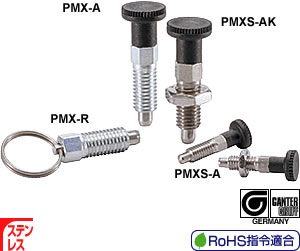

	Indexing Plunger -GN717- PMX インデックスプランジャ シンプル構造のインデックスプランジャです。 コストパフォーマンスにすぐれています。 本体のねじは並目ねじです。 PMX-A PMX-AK ――――― ノブつき・スティール製 PMXS-A PMXS-AK ―――― ノブつき・ステンレス製 PMX-R PMX-RK ――――― リングつき・スティール製 PMXS-R PMXS-RK ―――― リングつき・ステンレス製 PMX-A PMX-R PMXS-A PMXS-R ――― ロックナットなし ゆるみ止めサービスをご利用ください。 PMX-AK PMX-RK PMXS-AK PMXS-RK ―――― 固定のためのロックナットつき 材質・仕上げ 記号 PMX-A PMX-AK PMXS-A PMXS-AK ノブ ナイロン6（つや消し黒） ナイロン6（つや消し黒） 本体 SUM22L、三価クロメート処理 SUS303 ピン SUS303 SUS303 スプリング SUS301 SUS301 ロックナット － S45C、三価クロメート処理 － SUS303 記号 PMX-R PMX-RK PMXS-R PMXS-RK リング SUS301 SUS301 本体 SUM22L、三価クロメート処理 SUS303 ピン SUS303 SUS303 スプリング SUS301 SUS301 ロックナット － S45C、三価クロメート処理 － SUS303

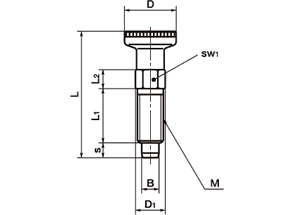

PMX-A （スティール製・ノブつき・ロックナットなし） PMXS-A （ステンレス製・ノブつき・ロックナットなし）

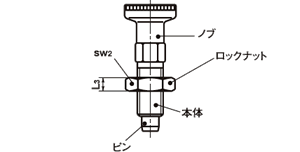

PMX-AK （スティール製・ノブつき・ロックナットつき） PMXS-AK （ステンレス製・ノブつき・ロックナットつき）

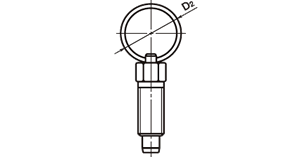

PMX-R （スティール製・リングつき・ロックナットなし） PMXS-R （ステンレス製・リングつき・ロックナットなし）

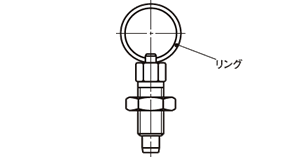

PMX-RK （スティール製・リングつき・ロックナットつき） PMXS-RK （ステンレス製・リングつき・ロックナットつき）

型　　　式 定価（円）（） 　 PMX-4-A 870 （税別）（送料別）価格は都度、お問い合わせください PMX-5-A 950 （税別）（送料別）価格は都度、お問い合わせください PMX-6-A 1,030 （税別）（送料別）価格は都度、お問い合わせください PMX-8-A 1,250 （税別）（送料別）価格は都度、お問い合わせください PMXS-4-A 1,350 （税別）（送料別）価格は都度、お問い合わせください PMXS-5-A 1,510 （税別）（送料別）価格は都度、お問い合わせください PMXS-6-A 1,710 （税別）（送料別）価格は都度、お問い合わせください PMXS-8-A 2,020 （税別）（送料別）価格は都度、お問い合わせください PMX-4-AK 900 （税別）（送料別）価格は都度、お問い合わせください PMX-5-AK 1,020 （税別）（送料別）価格は都度、お問い合わせください PMX-6-AK 1,150 （税別）（送料別）価格は都度、お問い合わせください PMX-8-AK 1,440 （税別）（送料別）価格は都度、お問い合わせください PMXS-4-AK 1,420 （税別）（送料別）価格は都度、お問い合わせください PMXS-5-AK 1,630 （税別）（送料別）価格は都度、お問い合わせください PMXS-6-AK 1,840 （税別）（送料別）価格は都度、お問い合わせください PMXS-8-AK 2,230 （税別）（送料別）価格は都度、お問い合わせください PMX-4-R 900 （税別）（送料別）価格は都度、お問い合わせください PMX-5-R 1,020 （税別）（送料別）価格は都度、お問い合わせください PMX-6-R 1,150 （税別）（送料別）価格は都度、お問い合わせください PMX-8-R 1,440 （税別）（送料別）価格は都度、お問い合わせください PMXS-4-R 1,420 （税別）（送料別）価格は都度、お問い合わせください PMXS-5-R 1,630 （税別）（送料別）価格は都度、お問い合わせください PMXS-6-R 1,840 （税別）（送料別）価格は都度、お問い合わせください PMXS-8-R 2,230 （税別）（送料別）価格は都度、お問い合わせください PMX-4-RK 1,010 （税別）（送料別）価格は都度、お問い合わせください PMX-5-RK 1,080 （税別）（送料別）価格は都度、お問い合わせください PMX-6-RK 1,200 （税別）（送料別）価格は都度、お問い合わせください PMX-8-RK 1,420 （税別）（送料別）価格は都度、お問い合わせください PMXS-4-RK 1,410 （税別）（送料別）価格は都度、お問い合わせください PMXS-5-RK 1,560 （税別）（送料別）価格は都度、お問い合わせください PMXS-6-RK 1,710 （税別）（送料別）価格は都度、お問い合わせください PMXS-8-RK 1,920 （税別）（送料別）価格は都度、お問い合わせください

●特徴： ●仕様： 品番 RoHS 指令適合 Bh9 s min. M D L D1 L1 L2 sw1 荷重(N) min./max. 質量 (g) 価格 (円) PMX-4-A 適合 4 4 M6 12 30.5 6.9 12 4.5 6 3/12 5 870 PMX-5-A 適合 5 5 M8 16 40 9.2 16 6 8 5/24 10 950 PMX-6-A 適合 6 6 M10 18 49 11.5 20 7.5 10 5/21 17 1,030 PMX-8-A 適合 8 8 M12 21 59 13.8 24 9 12 6/22 31 1,250 PMXS-4-A 適合 4 4 M6 12 30.5 6.9 12 4.5 6 3/12 5 1,350 PMXS-5-A 適合 5 5 M8 16 40 9.2 16 6 8 5/24 10 1,510 PMXS-6-A 適合 6 6 M10 18 49 11.5 20 7.5 10 5/21 17 1,710 PMXS-8-A 適合 8 8 M12 21 59 13.8 24 9 12 6/22 31 2,020 ＊ピンの先端形状を変更しました。 unit:mm 品番 RoHS 指令適合 Bh9 s min. M D L D1 L1 L2 sw1 L3 sw2 荷重(N) min./max. 質量 (g) 価格 (円) PMX-4-AK 適合 4 4 M6 12 30.5 6.9 12 4.5 6 3.2 10 3/12 5 900 PMX-5-AK 適合 5 5 M8 16 40 9.2 16 6 8 4 13 5/24 10 1,020 PMX-6-AK 適合 6 6 M10 18 49 11.5 20 7.5 10 5 16 5/21 17 1,150 PMX-8-AK 適合 8 8 M12 21 59 13.8 24 9 12 6 18 6/22 31 1,440 PMXS-4-AK 適合 4 4 M6 12 30.5 6.9 12 4.5 6 3.2 10 3/12 5 1,420 PMXS-5-AK 適合 5 5 M8 16 40 9.2 16 6 8 4 13 5/24 10 1,630 PMXS-6-AK 適合 6 6 M10 18 49 11.5 20 7.5 10 5 16 5/21 17 1,840 PMXS-8-AK 適合 8 8 M12 21 59 13.8 24 9 12 6 18 6/22 31 2,230 ＊ピンの先端形状を変更しました。 unit:mm 品番 RoHS 指令適合 Bh9 s min. M D1 D2 L1 L2 sw1 荷重(N) min./max. 質量 (g) 価格 (円) PMX-4-R 適合 4 4 M6 6.9 14 12 4.5 6 3/12 4 980 PMX-5-R 適合 5 5 M8 9.2 18 16 6 8 5/24 9 1,010 PMX-6-R 適合 6 6 M10 11.5 24 20 7.5 10 5/21 18 1,080 PMX-8-R 適合 8 8 M12 13.8 30 24 9 12 6/22 33 1,230 PMXS-4-R 適合 4 4 M6 6.9 14 12 4.5 6 3/12 4 1,340 PMXS-5-R 適合 5 5 M8 9.2 18 16 6 8 5/24 9 1,440 PMXS-6-R 適合 6 6 M10 11.5 24 20 7.5 10 5/21 18 1,580 PMXS-8-R 適合 8 8 M12 13.8 30 24 9 12 6/22 33 1,710 ＊ピンの先端形状を変更しました。 unit:mm 品番 RoHS 指令適合 Bh9 s min. M D1 D2 L1 L2 sw1 L3 sw2 荷重(N) min./max. 質量 (g) 価格 (円) PMX-4-RK 適合 4 4 M6 6.9 14 12 4.5 6 3.2 10 3/12 4 1,010 PMX-5-RK 適合 5 5 M8 9.2 18 16 6 8 4 13 5/24 9 1,080 PMX-6-RK 適合 6 6 M10 11.5 24 20 7.5 10 5 16 5/21 18 1,200 PMX-8-RK 適合 8 8 M12 13.8 30 24 9 12 6 18 6/22 33 1,420 PMXS-4-RK 適合 4 4 M6 6.9 14 12 4.5 6 3.2 10 3/12 4 1,410 PMXS-5-RK 適合 5 5 M8 9.2 18 16 6 8 4 13 5/24 9 1,560 PMXS-6-RK 適合 6 6 M10 11.5 24 20 7.5 10 5 16 5/21 18 1,710 PMXS-8-RK 適合 8 8 M12 13.8 30 24 9 12 6 18 6/22 33 1,920 ＊ピンの先端形状を変更しました。 使用上の注意 ねじ部が破損する怖れがありますので、ロックナットの締めつけトルクは下表の値を超えないようにしてください。 PMX（スティール製） PMXS（ステンレス製） 品番 許容締めつけトルク (N・m) 品番 許容締めつけトルク (N・m) PMX-4 1.5 PMXS-4 1.5 PMX-5 9 PMXS-5 9 PMX-6 20 PMXS-6 20 PMX-8 25 PMXS-8 25
