●　 PPLY インデックスプランジャ

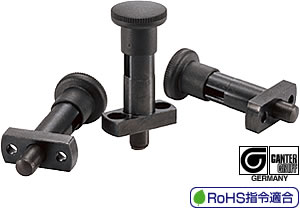

Index Plunger for precision locating with Rest Position -GN817.3-

PPLY インデックスプランジャ

  • 正確な位置ぎめを可能にしたインデックスプランジャ。
  • ピン径の公差はh7です。相手側の穴の推奨公差はG6です。
  • ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとにもどります。
  • 位置ぎめピン用ブシュ PJA PJB と組み合わせて使用すればより精密な位置ぎめができます。
  • 六角穴付きボルト（M5）を使用して取りつけてください。
  • 各ピン径について4種類のピン長さを標準化。
  • 材質・仕上げ
  • ノブ：ナイロン6（つや消し黒）
  • 本体：SUM22L、四三酸化鉄皮膜（黒）
  • ピン：S45C（硬度50～60HRC）・研磨
  • スプリング：SWPB
型　　　式
 定価（円）（） 　
PPLY-8-20 7,630
PPLY-8-22 7,700 （税別）（送料別）価格は都度、お問い合わせください
PPLY-8-26 7,740
PPLY-8-30 7,750 （税別）（送料別）価格は都度、お問い合わせください
PPLY-10-22 7,760
PPLY-10-24 7,810 （税別）（送料別）価格は都度、お問い合わせください
PPLY-10-28 7,840
PPLY-10-32 7,880 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：
品番 RoHS

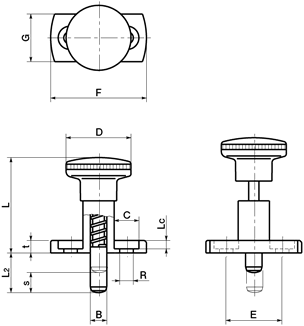

指令適合		 Bh7 L2 s
min.		 D L E F G t C R Lc 荷重(N)
min./max.		 質量 (g) 価格 (円)
PPLY-8-20 適合 8 20 10 28 51 26 38 16 8 9.5 5.5 5.5 8.5/28 81 7,630
PPLY-8-22 適合 8 22 10 28 51 26 38 16 8 9.5 5.5 5.5 8.5/28 82 7,700
PPLY-8-26 適合 8 26 10 28 51 26 38 16 8 9.5 5.5 5.5 8.5/28 83 7,740
PPLY-8-30 適合 8 30 10 28 51 26 38 16 8 9.5 5.5 5.5 8.5/28 84 7,750
PPLY-10-22 適合 10 22 12 28 51 26 38 16 8 9.5 5.5 5.5 9.5/38 82 7,760
PPLY-10-24 適合 10 24 12 28 51 26 38 16 8 9.5 5.5 5.5 9.5/38 84 7,810
PPLY-10-28 適合 10 28 12 28 51 26 38 16 8 9.5 5.5 5.5 9.5/38 86 7,840
PPLY-10-32 適合 10 32 12 28 51 26 38 16 8 9.5 5.5 5.5 9.5/38 88 7,880
