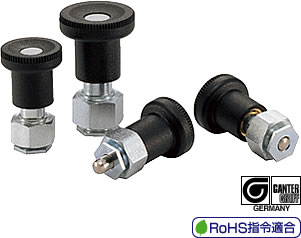

NBK鍋屋バイテック会社　PPY インデックスプランジャ

●　 PPY インデックスプランジャ

Indexing Plunger -GN607.3-

PPY インデックスプランジャ

  • 薄いプレートに取りつけができるインデックスプランジャ。電子機器・通信機器のケース・カバーの位置ぎめ・固定に最適です。
  • 固定用ナットが取りはずせます。プレートを固定用ナットではさみ込むようにして取りつけます。
  • ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとにもどります。
  • 各ピン径について2種類のピン長さを標準化。
  • ピンはニッケルメッキ済み。耐摩耗性にすぐれています。
  • 材質・仕上げ
  • ノブ：ナイロン（6つや消し黒）
  • 本体・固定用ナット：SUM22L、三価クロメート処理
  • ピン：SUS303、ニッケルメッキ・研削
  • スプリング：SUS301

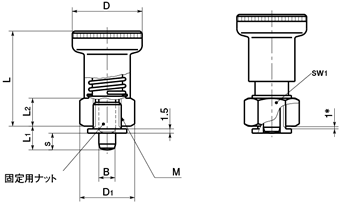

PPY-A （ショートピン）

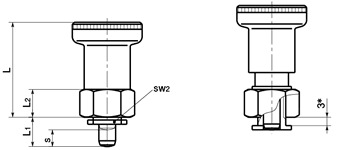

PPY-H-A （ロングピン）
型　　　式
 定価（円）（） 　
PPY-6-A 4,220
PPY-8-A 4,570 （税別）（送料別）価格は都度、お問い合わせください
PPY-6H-A 4,260
PPY-8H-A 4,690 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：
品番 RoHS
指令適合		 B -0.04～-0.02 s min. M D L D1 L1 L2 sw1 sw2 X min X max 荷重(N) min./max. 質量 (g) 価格 (円)
PPY-6-A 適合 6 6 M10 25 34 19.5 8.5 10 17 14 1 5 8.5/22 40 4,220
PPY-8-A 適合 8 7.5 M12 31 40 22 10 12 19 16 1 5 15.5/28 62 4,570

＊ピンが固定用ナットに収納する寸法です。
　これ以下の場合、ピンが固定用ナットより飛び出ます。

unit:mm
品番 RoHS
指令適合		 B -0.04～-0.02 s min. M D L D1 L1 L2 sw1 sw2 X min X max 荷重(N) min./max. 質量 (g) 価格 (円)
PPY-6H-A 適合 6 6 M10 25 34 19.5 10.5 10 17 14 1 5 8.5/22 42 4,260
PPY-8H-A 適合 8 7.5 M12 31 40 22 12 12 19 16 1 5 15.5/28 64 4,690

＊ピンが固定用ナットに収納する寸法です。
　これ以下の場合、ピンが固定用ナットより飛び出ます。

使用上の注意

  • ノブが抜け落ちる恐れがありますので、ノブの引張荷重は下表の値を超えないようにしてください。
    品番 品番 許容引張荷重
    (N)
    PPY-6 PPY-6H 400
    PPY-8 PPY-8H 500
