NBK鍋屋バイテック会社　PSX インデックスプランジャ

●　 PSX インデックスプランジャ

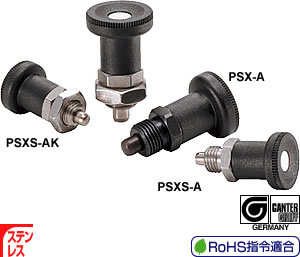

	Indexing Plunger Short Type -GN607- PSX インデックスプランジャ 薄いフレームなどに直接取りつけができるショートタイプ。 PSX-A PSX-AK ――――――― スティール製 PSXS-A PSXS-AK ――――― ステンレス製 ピンは焼入れ（スティール製）またはニッケルメッキ（ステンレス製）済み。耐摩耗性にすぐれています。 PSX-A PSXS-A ――――――― ロックナットなし ゆるみ止めサービスをご利用ください。 PSX-AK PSXS-AK ――――― 固定のためのロックナットつき 材質・仕上げ 記号 PSX-A PSX-AK PSXS-A PSXS-AK ノブ ナイロン6（つや消し黒） ナイロン6（つや消し黒） 本体 SUM22L、四三酸化鉄皮膜（黒） SUS303 ピン S45C（硬度50～60HRC）・研削 SUS303、ニッケルメッキ・研削 スプリング SWPB SUS301 ロックナット － S45C、四三酸化鉄皮膜（黒） － SUS303
PSX-A （スティール製・ロックナットなし） PSXS-A （ステンレス製・ロックナットなし）
PSX-AK （スティール製・ロックナットつき） PSXS-AK （ステンレス製・ロックナットつき）

型　　　式 定価（円）（） 　 PSX-6-A 1,730 （税別）（送料別）価格は都度、お問い合わせください PSX-8-A 1,960 （税別）（送料別）価格は都度、お問い合わせください PSXS-6-A 2,990 （税別）（送料別）価格は都度、お問い合わせください PSXS-8-A 3,340 （税別）（送料別）価格は都度、お問い合わせください PSX-6-AK 1,810 （税別）（送料別）価格は都度、お問い合わせください PSX-8-AK 2,150 （税別）（送料別）価格は都度、お問い合わせください PSXS-6-AK 3,320 （税別）（送料別）価格は都度、お問い合わせください PSXS-8-AK 3,840 （税別）（送料別）価格は都度、お問い合わせください

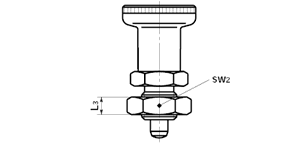

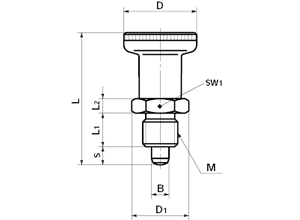

●特徴： ●仕様： 品番 RoHS 指令適合 B -0.05～-0.02 s min. M D L D1 L1 L2 sw1 荷重(N) min./max. 質量 (g) 価格 (円) PSX-6-A 適合 6 6 M12×1.5 25 45 19.6 10 5 17 7/18 35 1,730 PSX-8-A 適合 8 8 M16×1.5 31 54 21.9 12 6 19 14/24 60 1,960 PSXS-6-A 適合 6 6 M12×1.5 25 45 19.6 10 5 17 7/18 35 2,990 PSXS-8-A 適合 8 8 M16×1.5 31 54 21.9 12 6 19 14/24 60 3,340 unit:mm 品番 RoHS 指令適合 B -0.05～-0.02 s min. M D L D1 L1 L2 sw1 L3 sw2 荷重(N) min./max. 質量 (g) 価格 (円) PSX-6-AK 適合 6 6 M12×1.5 25 45 19.6 10 5 17 6 19 7/18 35 1,810 PSX-8-AK 適合 8 8 M16×1.5 31 54 21.9 12 6 19 8 24 14/24 60 2,150 PSXS-6-AK 適合 6 6 M12×1.5 25 45 19.6 10 5 17 6 19 7/18 35 3,320 PSXS-8-AK 適合 8 8 M16×1.5 31 54 21.9 12 6 19 8 24 14/24 60 3,840 ロック機能つきのインデックスプランジャ PSY があります。PSX と各部寸法が同一のため、共通のスペースで使用できます。
