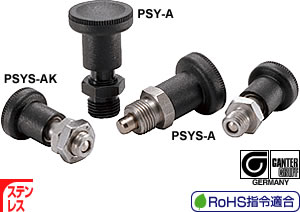

PSY インデックスプランジャ

ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。ロックの解除は、ノブをわずかに引き、90° 回転させます。内蔵スプリングの力でもとにもどります。

PSY-A PSY-AK ――――――― スティール製

PSYS-A PSYS-AK ――――― ステンレス製

ロック機構はノブに内蔵されています。そのため全長はロック機構のない PSX と同じです。

ピンは焼入れ（スティール製）またはニッケルメッキ（ステンレス製）済み。耐摩耗性にすぐれています。

PSY-A PSYS-A ――――――― ロックナットなし

PSY-AK PSYS-AK ――――― ロックナットつき

材質・仕上げ

記号	PSY-A	PSY-AK	PSYS-A	PSYS-AK
ノブ	ナイロン6（つや消し黒）		ナイロン6（つや消し黒）
本体	SUM22L、四三酸化鉄皮膜（黒）		SUS303
ピン	S45C（硬度50～60HRC）・研削		SUS303、ニッケルメッキ・研削
スプリング	SWPB		SUS301
ロックナット	－	S45C、四三酸化鉄皮膜（黒）	－	SUS303

型　　　式

定価（円）（）

PSY-6-A

1,920

（税別）（送料別）価格は都度、お問い合わせください

PSY-8-A

2,200

（税別）（送料別）価格は都度、お問い合わせください

PSYS-6-A

4,310

（税別）（送料別）価格は都度、お問い合わせください

PSYS-8-A

5,120

（税別）（送料別）価格は都度、お問い合わせください

PSY-6-AK

2,000

（税別）（送料別）価格は都度、お問い合わせください

PSY-8-AK

2,390

（税別）（送料別）価格は都度、お問い合わせください

PSYS-6-AK

4,640

（税別）（送料別）価格は都度、お問い合わせください

PSYS-8-AK

5,620

（税別）（送料別）価格は都度、お問い合わせください

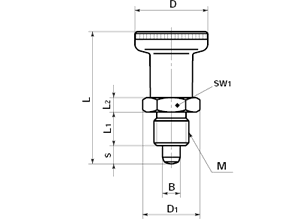

品番	RoHS 指令適合	B -0.05～-0.02	s min.	M	D	L	D₁	L₁	L₂	sw₁	荷重(N) min./max.	質量 (g)	価格 (円)
PSY-6-A	適合	6	6	M12×1.5	25	45	19.6	10	5	17	7/18	35	1,920
PSY-8-A	適合	8	8	M16×1.5	31	54	21.9	12	6	19	14/24	60	2,200
PSYS-6-A	適合	6	6	M12×1.5	25	45	19.6	10	5	17	7/18	35	4,310
PSYS-8-A	適合	8	8	M16×1.5	31	54	21.9	12	6	19	14/24	60	5,120

unit:mm

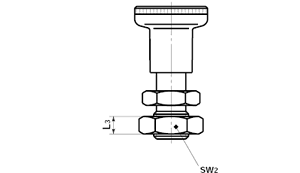

品番	RoHS 指令適合	B -0.05～-0.02	s min.	M	D	L	D₁	L₁	L₂	sw₁	L₃	sw₂	荷重(N) min./max.	質量 (g)	価格 (円)
PSY-6-AK	適合	6	6	M12×1.5	25	45	19.6	10	5	17	6	19	7/18	35	2,000
PSY-8-AK	適合	8	8	M16×1.5	31	54	21.9	12	6	19	8	24	14/24	60	2,390
PSYS-6-AK	適合	6	6	M12×1.5	25	45	19.6	10	5	17	6	19	7/18	35	4,640
PSYS-8-AK	適合	8	8	M16×1.5	31	54	21.9	12	6	19	8	24	14/24	60	5,620

ロック機能のないインデックスプランジャ PSX があります。PSY と各部寸法が同一のため、共通スペースで使用できます。
