NBK鍋屋バイテック会社　PXP インデックスプランジャ

●　 PXP インデックスプランジャ

Indexing Plunger with Rest Position Button Style -GN514-

PXP インデックスプランジャ

  • ボタンを押してピンの出入りを操作するインデックスプランジャです。
  • ノック式ボールペンと同じ原理。
  • ボタンを押すと、内蔵スプリングの力でピンは本体に内蔵されます。
  • 再度ボタンを押すと、ピンが飛び出した状態でロックできます。
  • ピンは焼入れ済み。耐摩耗性にすぐれています。
  • PXP-A ─── ロックナットなし
  • ゆるみ止めサービスをご利用ください。
  • PXP-AK　─── 固定のためのロックナットつき
  • 材質・仕上げ
  • ボタン：ナイロン6（つや消し黒）
  • 本体：SUM22L、四三酸化鉄皮膜（黒）
  • ピン：S45C（硬度50～60HRC）・ 研削
  • スプリング：SWPB
  • ロックナット：S45C、四三酸化鉄皮膜（黒）

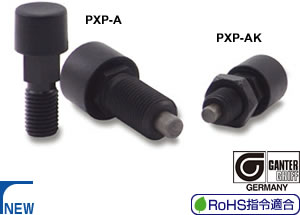

PXP-A （ロックナットなし）

PXP-AK （ロックナットつき）
型　　　式
 定価（円）（） 　
PXP-6-A 3,370
PXP-8-A 3,780 （税別）（送料別）価格は都度、お問い合わせください
PXP-6-AK 3,450
PXP-8-AK 3,970 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：

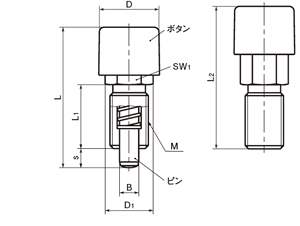

unit:mm
品番 RoHS
指令適合		 B -0.05～-0.02 s
min.		 M D L s1 D1 L1 L2 sw1 荷重(N)
min./max.		 質量 (g) 価格 (円)
PXP-6-A 適合 6 6 M12×1.5 19 44 3 15 20 44.5 13 20/30 28 3,370
PXP-8-A 適合 8 8 M16×1.5 25 54 3 19 26 54.5 17 40/65 66 3,780

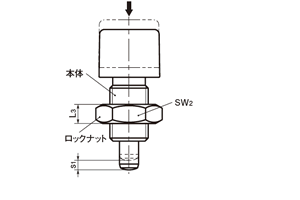

unit:mm
品番 RoHS
指令適合		 B -0.05～-0.02 s
min.		 M D L s1 D1 L1 L2 sw1 L3 sw2 荷重(N)
min./max.		 質量 (g) 価格 (円)
PXP-6-AK 適合 6 6 M12×1.5 19 44 3 15 20 44.5 13 6 19 20/30 36 3,450
PXP-8-AK 適合 8 8 M16×1.5 25 54 3 19 26 54.5 17 8 24 40/65 84 3,970
