●  PXV-W·PXV-Z インデックスプランジャ用取りつけ治具

Mounting Blocks for use with Indexing Plunger -GN612.1-

PXV-W·PXV-Z インデックスプランジャ用取りつけ治具

  • インデックスプランジャ PXV PXVS と組み合わせてご使用ください。
  • 全製品に止めねじ(真鍮パッドつきグラブスクリュー SGP-BR )が付属しています。
  • 材質・仕上げ
  • SUM22L、四三酸化鉄皮膜(黒)
  • 使用例

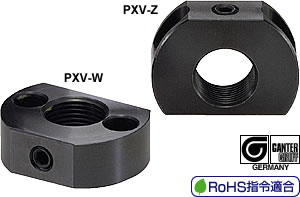

PXV-W

PXV-Z

型   式
定価(円)()
PXV-W-M12 3,230
PXV-W-M16 3,260 (税別)(送料別)価格は都度、お問い合わせください
PXV-W-M20 3,330
PXV-Z-M12 3,810 (税別)(送料別)価格は都度、お問い合わせください
PXV-Z-M16 3,850
PXV-Z-M20 3,920 (税別)(送料別)価格は都度、お問い合わせください




特徴:

仕様:
品番 RoHS
指令適合

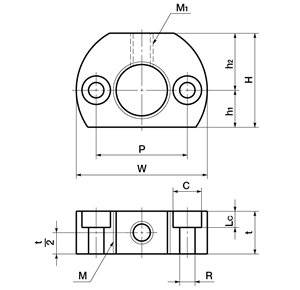

M W t H P±0.1 R C Lc h1 h2 M1 質量 (g) 価格 (円)
PXV-W-M12 適合 M12×1.5 32 12 22 21 4.5 7.6 4.5 9 13 M5 44 3,230
PXV-W-M16 適合 M16×1.5 46 15 33 32 5.5 10 5.7 13 20 M8 122 3,260
PXV-W-M20 適合 M20×1.5 46 15 33 32 5.5 10 5.7 13 20 M8 95 3,330


品番 適用インデックスプランジャ PXV PXVS
PXV-W-M12 PXV-5-M12 PXV-6-M12 PXV-8-M12 PXVS-5-M12 PXVS-6-M12 PXVS-8-M12
PXV-W-M16 PXV-6-M16 PXV-8-M16 PXV-10-M16 PXVS-6-M16 PXVS-8-M16 PXVS-10-M16
PXV-W-M20 PXV-8-M20 PXV-10-M20 PXV-12-M20 PXVS-8-M20 PXVS-10-M20 PXVS-12-M20

unit:mm
品番 RoHS
指令適合

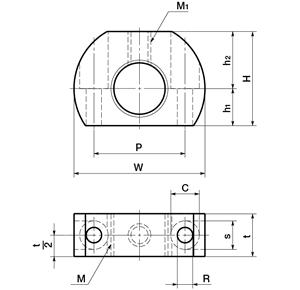

M W t H P±0.1 R C s h1 h2 M1 質量 (g) 価格 (円)
PXV-Z-M12 適合 M12×1.5 32 12 22 21 4.5 7.6 7.6 9 13 M5 37 3,810
PXV-Z-M16 適合 M16×1.5 46 15 33 32 5.5 10 10 13 20 M8 107 3,850
PXV-Z-M20 適合 M20×1.5 46 15 33 32 5.5 10 10 13 20 M8 94 3,920


品番 適用インデックスプランジャ PXV PXVS
PXV-Z-M12 PXV-5-M12 PXV-6-M12 PXV-8-M12 PXVS-5-M12 PXVS-6-M12 PXVS-8-M12
PXV-Z-M16 PXV-6-M16 PXV-8-M16 PXV-10-M16 PXVS-6-M16 PXVS-8-M16 PXVS-10-M16
PXV-Z-M20 PXV-8-M20 PXV-10-M20 PXV-12-M20 PXVS-8-M20 PXVS-10-M20 PXVS-12-M20
