NBK鍋屋バイテック会社　PXV インデックスプランジャ

●　 PXV インデックスプランジャ

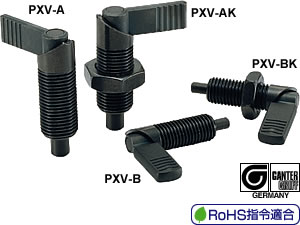

	Indexing Plunger Lever Style -GN612- PXV インデックスプランジャ レバーを回してピンの出入りを操作するインデックスプランジャ。 ねじサイズがM10の PXV-A・AK をあたらしく標準化。 レバーを180°回転させるとピンは本体に内蔵されます。 本体に加工されたノッチにより、レバーはロックできます。 PXV-B・BK には手になじむレバーキャップがついています。 ピンは焼入れ済み。耐摩耗性にすぐれています。 PXV-A PXV-B ――――― ロックナットなし ゆるみ止めサービスをご利用ください。 PXV-AK PXV-BK ―――― 固定のためのロックナットつき 材質・仕上げ レバー・本体：SUM22L、四三酸化鉄皮膜（黒） ピン：S45C（硬度50～60HRC）・研削 スプリング：SWPB ロックナット：S45C、四三酸化鉄皮膜（黒）――――― PXV-AK PXV-BK レバーキャップ：ナイロン6 ―――――――――― PXV-B PXV-BK 取りつけには専用の取りつけ治具 PXV-W PXV-Z をご使用ください。

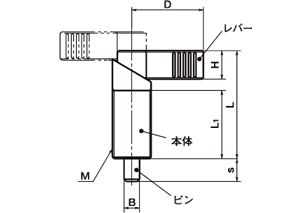

PXV-A （レバーキャップなし・ロックナットなし）

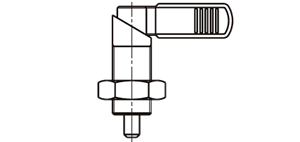

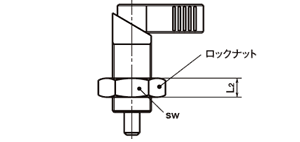

PXV-AK （レバーキャップなし・ロックナットつき）

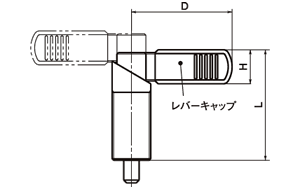

PXV-B （レバーキャップつき・ロックナットなし）
PXV-BK （レバーキャップつき・ロックナットつき）

型　　　式 定価（円）（） 　 PXV-4-M10-A 2,870 （税別）（送料別）価格は都度、お問い合わせください PXV-5-M10-A 2,870 （税別）（送料別）価格は都度、お問い合わせください PXV-6-M10-A 2,870 （税別）（送料別）価格は都度、お問い合わせください PXV-5-M12-A 3,170 （税別）（送料別）価格は都度、お問い合わせください PXV-6-M12-A 3,170 （税別）（送料別）価格は都度、お問い合わせください PXV-8-M12-A 3,170 （税別）（送料別）価格は都度、お問い合わせください PXV-6-M16-A 3,870 （税別）（送料別）価格は都度、お問い合わせください PXV-8-M16-A 3,870 （税別）（送料別）価格は都度、お問い合わせください PXV-10-M16-A 3,870 （税別）（送料別）価格は都度、お問い合わせください PXV-8-M20-A 4,390 （税別）（送料別）価格は都度、お問い合わせください PXV-10-M20-A 4,390 （税別）（送料別）価格は都度、お問い合わせください PXV-12-M20-A 4,390 （税別）（送料別）価格は都度、お問い合わせください PXV-4-M10-AK 2,940 （税別）（送料別）価格は都度、お問い合わせください PXV-5-M10-AK 2,940 （税別）（送料別）価格は都度、お問い合わせください PXV-6-M10-AK 2,940 （税別）（送料別）価格は都度、お問い合わせください PXV-5-M12-AK 3,250 （税別）（送料別）価格は都度、お問い合わせください PXV-6-M12-AK 3,250 （税別）（送料別）価格は都度、お問い合わせください PXV-8-M12-AK 3,250 （税別）（送料別）価格は都度、お問い合わせください PXV-6-M16-AK 4,060 （税別）（送料別）価格は都度、お問い合わせください PXV-8-M16-AK 4,060 （税別）（送料別）価格は都度、お問い合わせください PXV-10-M16-AK 4,060 （税別）（送料別）価格は都度、お問い合わせください PXV-8-M20-AK 4,740 （税別）（送料別）価格は都度、お問い合わせください PXV-10-M20-AK 4,740 （税別）（送料別）価格は都度、お問い合わせください PXV-12-M20-AK 4,740 （税別）（送料別）価格は都度、お問い合わせください PXV-5-M12-B 3,490 （税別）（送料別）価格は都度、お問い合わせください PXV-6-M12-B 3,490 （税別）（送料別）価格は都度、お問い合わせください PXV-8-M12-B 3,490 （税別）（送料別）価格は都度、お問い合わせください PXV-6-M16-B 4,190 （税別）（送料別）価格は都度、お問い合わせください PXV-8-M16-B 4,190 （税別）（送料別）価格は都度、お問い合わせください PXV-10-M16-B 4,190 （税別）（送料別）価格は都度、お問い合わせください PXV-8-M20-B 4,710 （税別）（送料別）価格は都度、お問い合わせください PXV-10-M20-B 4,710 （税別）（送料別）価格は都度、お問い合わせください PXV-12-M20-B 4,710 （税別）（送料別）価格は都度、お問い合わせください PXV-5-M12-BK 3,570 （税別）（送料別）価格は都度、お問い合わせください PXV-6-M12-BK 3,570 （税別）（送料別）価格は都度、お問い合わせください PXV-8-M12-BK 3,570 （税別）（送料別）価格は都度、お問い合わせください PXV-6-M16-BK 4,380 （税別）（送料別）価格は都度、お問い合わせください PXV-8-M16-BK 4,380 （税別）（送料別）価格は都度、お問い合わせください PXV-10-M16-BK 4,380 （税別）（送料別）価格は都度、お問い合わせください PXV-8-M20-BK 5,060 （税別）（送料別）価格は都度、お問い合わせください PXV-10-M20-BK 5,060 （税別）（送料別）価格は都度、お問い合わせください PXV-12-M20-BK 5,060 （税別）（送料別）価格は都度、お問い合わせください

●特徴： ●仕様： 品番 RoHS 指令適合 B -0.04～-0.02 s M D L L1 0～+1.5 H L2 sw 荷重(N) min./max. 質量 (g) 価格 (円) PXV-4-M10-A 適合 4 6 M10×1 21 28 19 9 - - 8.5/25 21 2,870 PXV-5-M10-A 適合 5 6 M10×1 21 28 19 9 - - 8.5/25 21 2,870 PXV-6-M10-A 適合 6 6 M10×1 21 28 19 9 - - 8.5/25 22 2,870 PXV-5-M12-A 適合 5 8 M12×1.5 26 39 26 10 - - 9/21 56 3,170 PXV-6-M12-A 適合 6 8 M12×1.5 26 39 26 10 - - 9/21 57 3,170 PXV-8-M12-A 適合 8 8 M12×1.5 26 39 26 10 - - 9/21 59 3,170 PXV-6-M16-A 適合 6 10 M16×1.5 32 46 30 13 - - 12/32 79 3,870 PXV-8-M16-A 適合 8 10 M16×1.5 32 46 30 13 - - 12/32 80 3,870 PXV-10-M16-A 適合 10 10 M16×1.5 32 46 30 13 - - 12/32 82 3,870 PXV-8-M20-A 適合 8 12 M20×1.5 37 57 36 15 - - 21/58 112 4,390 PXV-10-M20-A 適合 10 12 M20×1.5 37 57 36 15 - - 21/58 115 4,390 PXV-12-M20-A 適合 12 12 M20×1.5 37 57 36 15 - - 21/58 118 4,390 ＊レバーの形状を変更しました。 unit:mm 品番 RoHS 指令適合 B -0.04～-0.02 s M D L L1 0～+1.5 H L2 sw 荷重(N) min./max. 質量 (g) 価格 (円) PXV-4-M10-AK 適合 4 6 M10×1 21 28 19 9 5 17 8.5/25 21 2,940 PXV-5-M10-AK 適合 5 6 M10×1 21 28 19 9 5 17 8.5/25 21 2,940 PXV-6-M10-AK 適合 6 6 M10×1 21 28 19 9 5 17 8.5/25 22 2,940 PXV-5-M12-AK 適合 5 8 M12×1.5 26 39 26 10 6 19 9/21 56 3,250 PXV-6-M12-AK 適合 6 8 M12×1.5 26 39 26 10 6 19 9/21 57 3,250 PXV-8-M12-AK 適合 8 8 M12×1.5 26 39 26 10 6 19 9/21 59 3,250 PXV-6-M16-AK 適合 6 10 M16×1.5 32 46 30 13 8 24 12/32 79 4,060 PXV-8-M16-AK 適合 8 10 M16×1.5 32 46 30 13 8 24 12/32 80 4,060 PXV-10-M16-AK 適合 10 10 M16×1.5 32 46 30 13 8 24 12/32 82 4,060 PXV-8-M20-AK 適合 8 12 M20×1.5 37 57 36 15 10 30 21/58 112 4,740 PXV-10-M20-AK 適合 10 12 M20×1.5 37 57 36 15 10 30 21/58 115 4,740 PXV-12-M20-AK 適合 12 12 M20×1.5 37 57 36 15 10 30 21/58 118 4,740 ＊レバーの形状を変更しました。 unit:mm 品番 RoHS 指令適合 B -0.04～-0.02 s M D L L1 0～+1.5 H L2 sw 荷重(N) min./max. 質量 (g) 価格 (円) PXV-5-M12-B 適合 5 8 M12×1.5 32 39 26 12 - - 9/21 56 3,490 PXV-6-M12-B 適合 6 8 M12×1.5 32 39 26 12 - - 9/21 57 3,490 PXV-8-M12-B 適合 8 8 M12×1.5 32 39 26 12 - - 9/21 59 3,490 PXV-6-M16-B 適合 6 10 M16×1.5 42 47.25 30 15.5 - - 12/32 79 4,190 PXV-8-M16-B 適合 8 10 M16×1.5 42 47.25 30 15.5 - - 12/32 80 4,190 PXV-10-M16-B 適合 10 10 M16×1.5 42 47.25 30 15.5 - - 12/32 82 4,190 PXV-8-M20-B 適合 8 12 M20×1.5 52 59 36 19 - - 21/58 112 4,710 PXV-10-M20-B 適合 10 12 M20×1.5 52 59 36 19 - - 21/58 115 4,710 PXV-12-M20-B 適合 12 12 M20×1.5 52 59 36 19 - - 21/58 118 4,710 ＊レバーの形状を変更しました。 unit:mm 品番 RoHS 指令適合 B -0.04～-0.02 s M D L L1 0～+1.5 H L2 sw 荷重(N) min./max. 質量 (g) 価格 (円) PXV-5-M12-BK 適合 5 8 M12×1.5 32 39 26 12 6 19 9/21 56 3,570 PXV-6-M12-BK 適合 6 8 M12×1.5 32 39 26 12 6 19 9/21 57 3,570 PXV-8-M12-BK 適合 8 8 M12×1.5 32 39 26 12 6 19 9/21 59 3,570 PXV-6-M16-BK 適合 6 10 M16×1.5 42 47.25 30 15.5 8 24 12/32 79 4,380 PXV-8-M16-BK 適合 8 10 M16×1.5 42 47.25 30 15.5 8 24 12/32 80 4,380 PXV-10-M16-BK 適合 10 10 M16×1.5 42 47.25 30 15.5 8 24 12/32 82 4,380 PXV-8-M20-BK 適合 8 12 M20×1.5 52 59 36 19 10 30 21/58 112 5,060 PXV-10-M20-BK 適合 10 12 M20×1.5 52 59 36 19 10 30 21/58 115 5,060 PXV-12-M20-BK 適合 12 12 M20×1.5 52 59 36 19 10 30 21/58 118 5,060 ＊レバーの形状を変更しました。 インデックスプランジャ PXV のステンレスタイプ PXVS があります。
