NBK鍋屋バイテック会社　PXV インデックスプランジャ

●　 PXV インデックスプランジャ

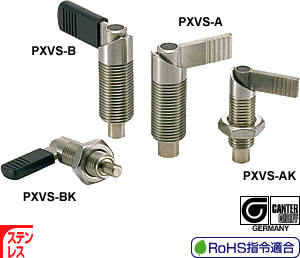

	Indexing Plunger Lever Style -GN612- PXVS インデックスプランジャ ステンレス製。耐蝕性にすぐれています。 レバーを回してピンの出入りを操作するインデックスプランジャ。 ねじサイズがM10の PXVS-A・AK をあたらしく標準化。 レバーを180°回転させるとピンは本体に内蔵されます。 本体に加工されたノッチにより、レバーはロックできます。 PXVS-B・BK には手になじむレバーキャップがついています。 ピンにはニッケルメッキ処理がされており、耐摩耗性にすぐれています。 PXVS-A PXVS-B ――――― ロックナットなし ゆるみ止めサービスをご利用ください。 PXVS-AK PXVS-BK ―――― 固定のためのロックナットつき 材質・仕上げ 操作レバー・本体：SUS303 ピン：SUS303、ニッケルメッキ・研削 スプリング：SUS301 ロックナット：SUS303 ―――――――――――― PXVS-AK PXVS-BK レバーキャップ：ナイロン6 ―――――――――――― PXVS-B PXVS-BK 取りつけには専用の取りつけ治具 PXV-W PXV-Z をご使用ください。
PXVS-A （レバーキャップなし・ロックナットなし）

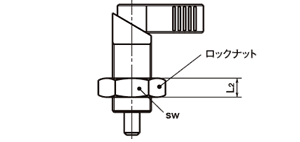

PXVS-AK （レバーキャップなし・ロックナットつき）

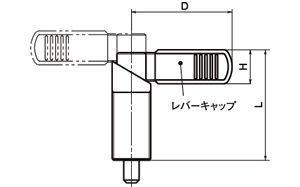

PXVS-B （レバーキャップつき・ロックナットなし）

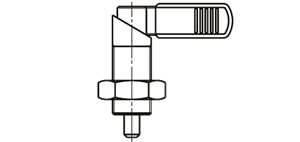

PXVS-BK （レバーキャップつき・ロックナットつき）

型　　　式 定価（円）（） 　 PXVS-4-M10-A 3,490 （税別）（送料別）価格は都度、お問い合わせください PXVS-5-M10-A 3,490 （税別）（送料別）価格は都度、お問い合わせください PXVS-6-M10-A 3,490 （税別）（送料別）価格は都度、お問い合わせください PXVS-5-M12-A 3,840 （税別）（送料別）価格は都度、お問い合わせください PXVS-6-M12-A 3,840 （税別）（送料別）価格は都度、お問い合わせください PXVS-8-M12-A 3,840 （税別）（送料別）価格は都度、お問い合わせください PXVS-6-M16-A 5,960 （税別）（送料別）価格は都度、お問い合わせください PXVS-8-M16-A 5,960 （税別）（送料別）価格は都度、お問い合わせください PXVS-10-M16-A 5,960 （税別）（送料別）価格は都度、お問い合わせください PXVS-8-M20-A 6,640 （税別）（送料別）価格は都度、お問い合わせください PXVS-10-M20-A 6,640 （税別）（送料別）価格は都度、お問い合わせください PXVS-12-M20-A 6,640 （税別）（送料別）価格は都度、お問い合わせください PXVS-4-M10-AK 3,590 （税別）（送料別）価格は都度、お問い合わせください PXVS-5-M10-AK 3,590 （税別）（送料別）価格は都度、お問い合わせください PXVS-6-M10-AK 3,590 （税別）（送料別）価格は都度、お問い合わせください PXVS-5-M12-AK 4,170 （税別）（送料別）価格は都度、お問い合わせください PXVS-6-M12-AK 4,170 （税別）（送料別）価格は都度、お問い合わせください PXVS-8-M12-AK 4,170 （税別）（送料別）価格は都度、お問い合わせください PXVS-6-M16-AK 6,460 （税別）（送料別）価格は都度、お問い合わせください PXVS-8-M16-AK 6,460 （税別）（送料別）価格は都度、お問い合わせください PXVS-10-M16-AK 6,460 （税別）（送料別）価格は都度、お問い合わせください PXVS-8-M20-AK 7,710 （税別）（送料別）価格は都度、お問い合わせください PXVS-10-M20-AK 7,710 （税別）（送料別）価格は都度、お問い合わせください PXVS-12-M20-AK 7,710 （税別）（送料別）価格は都度、お問い合わせください PXVS-5-M12-B 4,160 （税別）（送料別）価格は都度、お問い合わせください PXVS-6-M12-B 4,160 （税別）（送料別）価格は都度、お問い合わせください PXVS-8-M12-B 4,160 （税別）（送料別）価格は都度、お問い合わせください PXVS-6-M16-B 6,280 （税別）（送料別）価格は都度、お問い合わせください PXVS-8-M16-B 6,280 （税別）（送料別）価格は都度、お問い合わせください PXVS-10-M16-B 6,280 （税別）（送料別）価格は都度、お問い合わせください PXVS-8-M20-B 6,960 （税別）（送料別）価格は都度、お問い合わせください PXVS-10-M20-B 6,960 （税別）（送料別）価格は都度、お問い合わせください PXVS-12-M20-B 6,960 （税別）（送料別）価格は都度、お問い合わせください PXVS-5-M12-BK 4,490 （税別）（送料別）価格は都度、お問い合わせください PXVS-6-M12-BK 4,490 （税別）（送料別）価格は都度、お問い合わせください PXVS-8-M12-BK 4,490 （税別）（送料別）価格は都度、お問い合わせください PXVS-6-M16-BK 6,780 （税別）（送料別）価格は都度、お問い合わせください PXVS-8-M16-BK 6,780 （税別）（送料別）価格は都度、お問い合わせください PXVS-10-M16-BK 6,780 （税別）（送料別）価格は都度、お問い合わせください PXVS-8-M20-BK 8,030 （税別）（送料別）価格は都度、お問い合わせください PXVS-10-M20-BK 8,030 （税別）（送料別）価格は都度、お問い合わせください PXVS-12-M20-BK 8,030 （税別）（送料別）価格は都度、お問い合わせください

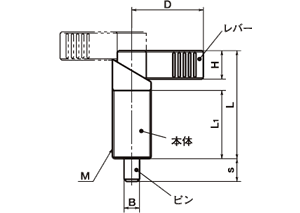

●特徴： ●仕様： unit:mm 品番 RoHS 指令適合 B -0.04～-0.02 s M D L L1 0～+1.5 H L2 sw 荷重(N) min./max. 質量 (g) 価格 (円) PXVS-4-M10-A 適合 4 6 M10×1 21 28 19 9 - - 8.5/25 21 3,490 PXVS-5-M10-A 適合 5 6 M10×1 21 28 19 9 - - 8.5/25 21 3,490 PXVS-6-M10-A 適合 6 6 M10×1 21 28 19 9 - - 8.5/25 22 3,490 PXVS-5-M12-A 適合 5 8 M12×1.5 26 39 26 10 - - 8/18 56 3,840 PXVS-6-M12-A 適合 6 8 M12×1.5 26 39 26 10 - - 8/18 57 3,840 PXVS-8-M12-A 適合 8 8 M12×1.5 26 39 26 10 - - 8/18 59 3,840 PXVS-6-M16-A 適合 6 10 M16×1.5 32 46 30 13 - - 12/32 79 5,960 PXVS-8-M16-A 適合 8 10 M16×1.5 32 46 30 13 - - 12/32 80 5,960 PXVS-10-M16-A 適合 10 10 M16×1.5 32 46 30 13 - - 12/32 82 5,960 PXVS-8-M20-A 適合 8 12 M20×1.5 37 57 36 15 - - 21/58 112 6,640 PXVS-10-M20-A 適合 10 12 M20×1.5 37 57 36 15 - - 21/58 115 6,640 PXVS-12-M20-A 適合 12 12 M20×1.5 37 57 36 15 - - 21/58 118 6,640 unit:mm 品番 RoHS 指令適合 B -0.04～-0.02 s M D L L1 0～+1.5 H L2 sw 荷重(N) min./max. 質量 (g) 価格 (円) PXVS-4-M10-AK 適合 4 6 M10×1 21 28 19 9 5 17 8.5/25 21 3,590 PXVS-5-M10-AK 適合 5 6 M10×1 21 28 19 9 5 17 8.5/25 21 3,590 PXVS-6-M10-AK 適合 6 6 M10×1 21 28 19 9 5 17 8.5/25 22 3,590 PXVS-5-M12-AK 適合 5 8 M12×1.5 26 39 26 10 6 19 8/18 56 4,170 PXVS-6-M12-AK 適合 6 8 M12×1.5 26 39 26 10 6 19 8/18 57 4,170 PXVS-8-M12-AK 適合 8 8 M12×1.5 26 39 26 10 6 19 8/18 59 4,170 PXVS-6-M16-AK 適合 6 10 M16×1.5 32 46 30 13 8 24 12/32 79 6,460 PXVS-8-M16-AK 適合 8 10 M16×1.5 32 46 30 13 8 24 12/32 80 6,460 PXVS-10-M16-AK 適合 10 10 M16×1.5 32 46 30 13 8 24 12/32 82 6,460 PXVS-8-M20-AK 適合 8 12 M20×1.5 37 57 36 15 10 30 21/58 112 7,710 PXVS-10-M20-AK 適合 10 12 M20×1.5 37 57 36 15 10 30 21/58 115 7,710 PXVS-12-M20-AK 適合 12 12 M20×1.5 37 57 36 15 10 30 21/58 118 7,710 unit:mm 品番 RoHS 指令適合 B -0.04～-0.02 s M D L L1 0～+1.5 H L2 sw 荷重(N) min./max. 質量 (g) 価格 (円) PXVS-5-M12-B 適合 5 8 M12×1.5 32 39 26 12 - - 8/18 56 4,160 PXVS-6-M12-B 適合 6 8 M12×1.5 32 39 26 12 - - 8/18 57 4,160 PXVS-8-M12-B 適合 8 8 M12×1.5 32 39 26 12 - - 8/18 59 4,160 PXVS-6-M16-B 適合 6 10 M16×1.5 42 47.25 30 15.5 - - 12/32 79 6,280 PXVS-8-M16-B 適合 8 10 M16×1.5 42 47.25 30 15.5 - - 12/32 80 6,280 PXVS-10-M16-B 適合 10 10 M16×1.5 42 47.25 30 15.5 - - 12/32 82 6,280 PXVS-8-M20-B 適合 8 12 M20×1.5 52 59 36 19 - - 21/58 112 6,960 PXVS-10-M20-B 適合 10 12 M20×1.5 52 59 36 19 - - 21/58 115 6,960 PXVS-12-M20-B 適合 12 12 M20×1.5 52 59 36 19 - - 21/58 118 6,960 unit:mm 品番 RoHS 指令適合 B -0.04～-0.02 s M D L L1 0～+1.5 H L2 sw 荷重(N) min./max. 質量 (g) 価格 (円) PXVS-5-M12-BK 適合 5 8 M12×1.5 32 39 26 12 6 19 8/18 56 4,490 PXVS-6-M12-BK 適合 6 8 M12×1.5 32 39 26 12 6 19 8/18 57 4,490 PXVS-8-M12-BK 適合 8 8 M12×1.5 32 39 26 12 6 19 8/18 59 4,490 PXVS-6-M16-BK 適合 6 10 M16×1.5 42 47.25 30 15.5 8 24 12/32 79 6,780 PXVS-8-M16-BK 適合 8 10 M16×1.5 42 47.25 30 15.5 8 24 12/32 80 6,780 PXVS-10-M16-BK 適合 10 10 M16×1.5 42 47.25 30 15.5 8 24 12/32 82 6,780 PXVS-8-M20-BK 適合 8 12 M20×1.5 52 59 36 19 10 30 21/58 112 8,030 PXVS-10-M20-BK 適合 10 12 M20×1.5 52 59 36 19 10 30 21/58 115 8,030 PXVS-12-M20-BK 適合 12 12 M20×1.5 52 59 36 19 10 30 21/58 118 8,030 インデックスプランジャ PXVS のスティールタイプ PXV があります。
