NBK鍋屋バイテック会社　PXX インデックスプランジャ

●　 PXX インデックスプランジャ

Indexing Plunger -GN617-

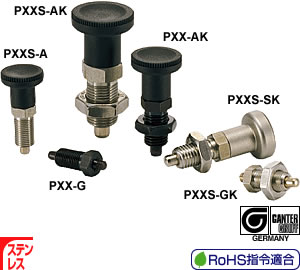

PXX インデックスプランジャ

  • 割り出し・位置ぎめピン。
  • ノブがステンレス製の PXXS-S PXXS-SK をあたらしく標準化。
  • ピンは焼入れ（スティール製）またはニッケルメッキ（ステンレス製）済み。耐摩耗性にすぐれています。
  • 取りつけ部に対して本体のねじが長い場合には PXC インデックスプランジャ用カラー をご使用ください。
  • インデックスプランジャの固定にはゆるみ止めサービスをご利用ください。
  • 材質・仕上げ
  • 記号 PXX-A PXX-AK PXXS-A PXXS-AK PXXS-S PXXS-SK
    ノブ ナイロン6（つや消し黒） ナイロン6（つや消し黒） SUS303
    本体 SUM22L、四三酸化鉄皮膜（黒） SUS303 SUS303
    ピン S45C（硬度50～60HRC）・研削 SUS303、ニッケルメッキ・研削 SUS303、ニッケルメッキ・研削
    スプリング SWPB SUS301 SUS303
    ロックナット － S45C、四三酸化鉄皮膜（黒） － SUS303 － SUS303
    記号 PXX-G PXX-GK PXXS-G PXXS-GK
    ノブ － －
    本体 SUM22L、四三酸化鉄皮膜（黒） SUS303
    ピン S45C（硬度50～60HRC）・研削 SUS303、ニッケルメッキ・研削
    スプリング SWPB SUS301
    ロックナット － S45C、四三酸化鉄皮膜（黒） － SUS303
  • 使用例
  • 割り出し盤に。

PXX-A （ノブ：プラスティック・本体：スティール・ロックナットなし）

PXXS-A （ノブ：プラスティック・本体：ステンレス・ロックナットなし）

PXXS-S （ノブ：ステンレス・本体：ステンレス・ロックナットなし）

PXX-AK （ノブ：プラスティック・本体：スティール・ロックナットつき）

PXXS-AK （ノブ：プラスティック・本体：ステンレス・ロックナットつき）

PXXS-SK （ノブ：ステンレス・本体：ステンレス・ロックナットつき）

PXX-G （ノブなし・スティール製・ロックナットなし）

PXXS-G （ノブなし・ステンレス製・ロックナットなし）

PXX-GK （ノブなし・スティール製・ロックナットつき）

PXXS-GK （ノブなし・ステンレス製・ロックナットつき）
型　　　式
 定価（円）（） 　
PXX-5-A 1,480
PXX-6-A 1,600 （税別）（送料別）価格は都度、お問い合わせください
PXX-8-A 2,020
PXX-10-A 3,340 （税別）（送料別）価格は都度、お問い合わせください
PXXS-5-A 2,290
PXXS-6-A 2,460 （税別）（送料別）価格は都度、お問い合わせください
PXXS-8-A 3,430
PXXS-10-A 5,760 （税別）（送料別）価格は都度、お問い合わせください
PXXS-5-S 4,430
PXXS-6-S 5,240 （税別）（送料別）価格は都度、お問い合わせください
PXXS-8-S 6,660
PXXS-10-S 9,020 （税別）（送料別）価格は都度、お問い合わせください
PXX-5-AK 1,550
PXX-6-AK 1,680 （税別）（送料別）価格は都度、お問い合わせください
PXX-8-AK 2,210
PXX-10-AK 3,690 （税別）（送料別）価格は都度、お問い合わせください
PXXS-5-AK 2,560
PXXS-6-AK 2,790 （税別）（送料別）価格は都度、お問い合わせください
PXXS-8-AK 3,930
PXXS-10-AK 6,830 （税別）（送料別）価格は都度、お問い合わせください
PXXS-5-SK 4,700
PXXS-6-SK 5,570 （税別）（送料別）価格は都度、お問い合わせください
PXXS-8-SK 7,160
PXXS-10-SK 10,100 （税別）（送料別）価格は都度、お問い合わせください
PXX-5-G 1,460
PXX-6-G 1,560 （税別）（送料別）価格は都度、お問い合わせください
PXX-8-G 1,850
PXX-10-G 3,320 （税別）（送料別）価格は都度、お問い合わせください
PXXS-5-G 1,960
PXXS-6-G 2,130 （税別）（送料別）価格は都度、お問い合わせください
PXXS-8-G 2,920
PXXS-10-G 5,870 （税別）（送料別）価格は都度、お問い合わせください
PXX-5-GK 1,530
PXX-6-GK 1,640 （税別）（送料別）価格は都度、お問い合わせください
PXX-8-GK 2,040
PXX-10-GK 3,670 （税別）（送料別）価格は都度、お問い合わせください
PXXS-5-GK 2,230
PXXS-6-GK 2,460 （税別）（送料別）価格は都度、お問い合わせください
PXXS-8-GK 3,420
PXXS-10-GK 6,940 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：

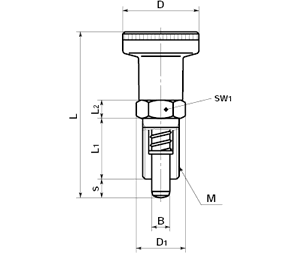

品番 RoHS
指令適合		 B -0.04～-0.02 s
min.		 M D L D1 L1 L2 sw1 荷重(N)
min./max.		 質量 (g) 価格 (円)
PXX-5-A 適合 5 5 M10×1 21 45 13.8 17 5 12 7/17 20 1,480
PXX-6-A 適合 6 6 M12×1.5 25 54.5 16.2 20 6 14 9/24 32 1,600
PXX-8-A 適合 8 8 M16×1.5 31 69 21.9 26 8 19 11/30 70 2,020
PXX-10-A 適合 10 10 M20×1.5 31 80 25.4 33 10 22 19/45 115 3,340
PXXS-5-A 適合 5 5 M10×1 21 45 13.8 17 5 12 6/15 20 2,290
PXXS-6-A 適合 6 6 M12×1.5 25 54.5 16.2 20 6 14 8/21 32 2,460
PXXS-8-A 適合 8 8 M16×1.5 31 69 21.9 26 8 19 9/26 70 3,430
PXXS-10-A 適合 10 10 M20×1.5 31 80 25.4 33 10 22 17/40 115 5,760
PXXS-5-S 適合 5 5 M10×1 21 45 13.8 17 5 12 6/15 43 4,430
PXXS-6-S 適合 6 6 M12×1.5 25 54.5 16.2 20 6 14 8/21 65 5,240
PXXS-8-S 適合 8 8 M16×1.5 31 69 21.9 26 8 19 9/26 128 6,660
PXXS-10-S 適合 10 10 M20×1.5 31 80 25.4 33 10 22 17/40 180 9,020
unit:mm

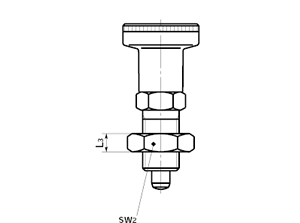

品番 RoHS
指令適合		 B -0.04～-0.02 s
min.		 M D L D1 L1 L2 sw1 L3 sw2 荷重(N)
min./max.		 質量 (g) 価格 (円)
PXX-5-AK 適合 5 5 M10×1 21 45 13.8 17 5 12 5 17 7/17 27 1,550
PXX-6-AK 適合 6 6 M12×1.5 25 54.5 16.2 20 6 14 6 19 9/24 42 1,680
PXX-8-AK 適合 8 8 M16×1.5 31 69 21.9 26 8 19 8 24 11/30 90 2,210
PXX-10-AK 適合 10 10 M20×1.5 31 80 25.4 33 10 22 10 30 19/45 150 3,690
PXXS-5-AK 適合 5 5 M10×1 21 45 13.8 17 5 12 5 17 6/15 27 2,560
PXXS-6-AK 適合 6 6 M12×1.5 25 54.5 16.2 20 6 14 6 19 8/21 42 2,790
PXXS-8-AK 適合 8 8 M16×1.5 31 69 21.9 26 8 19 8 24 9/26 90 3,930
PXXS-10-AK 適合 10 10 M20×1.5 31 80 25.4 33 10 22 10 30 17/40 150 6,830
PXXS-5-SK 適合 5 5 M10×1 21 45 13.8 17 5 12 5 17 6/15 50 4,700
PXXS-6-SK 適合 6 6 M12×1.5 25 54.5 16.2 20 6 14 6 19 8/21 75 5,570
PXXS-8-SK 適合 8 8 M16×1.5 31 69 21.9 26 8 19 8 24 9/26 148 7,160
PXXS-10-SK 適合 10 10 M20×1.5 31 80 25.4 33 10 22 10 30 17/40 215 10,100
unit:mm

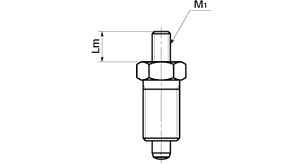

品番 RoHS
指令適合		 B -0.04～-0.02 s
min.		 M M1 Lm D1 L1 L2 sw1 荷重(N)
min./max.		 質量 (g) 価格 (円)
PXX-5-G 適合 5 5 M10×1 M5 6 13.8 17 5 12 7/17 15 1,460
PXX-6-G 適合 6 6 M12×1.5 M6 10 16.2 20 6 14 9/24 25 1,560
PXX-8-G 適合 8 8 M16×1.5 M8 12 21.9 26 8 19 11/30 57 1,850
PXX-10-G 適合 10 10 M20×1.5 M8 12 25.4 33 10 22 19/45 100 3,320
PXXS-5-G 適合 5 5 M10×1 M5 6 13.8 17 5 12 6/15 15 1,960
PXXS-6-G 適合 6 6 M12×1.5 M6 10 16.2 20 6 14 8/21 25 2,130
PXXS-8-G 適合 8 8 M16×1.5 M8 12 21.9 26 8 19 9/26 57 2,920
PXXS-10-G 適合 10 10 M20×1.5 M8 12 25.4 33 10 22 17/40 100 5,870
unit:mm

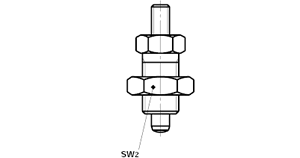

品番 RoHS
指令適合		 B -0.04～-0.02 s
min.		 M M1 Lm D1 L1 L2 sw1 L3 sw2 荷重(N)
min./max.		 質量 (g) 価格 (円)
PXX-5-GK 適合 5 5 M10×1 M5 6 13.8 17 5 12 5 17 7/17 22 1,530
PXX-6-GK 適合 6 6 M12×1.5 M6 10 16.2 20 6 14 6 19 9/24 35 1,640
PXX-8-GK 適合 8 8 M16×1.5 M8 12 21.9 26 8 19 8 24 11/30 77 2,040
PXX-10-GK 適合 10 10 M20×1.5 M8 12 25.4 33 10 22 10 30 19/45 135 3,670
PXXS-5-GK 適合 5 5 M10×1 M5 6 13.8 17 5 12 5 17 6/15 22 2,230
PXXS-6-GK 適合 6 6 M12×1.5 M6 10 16.2 20 6 14 6 19 8/21 35 2,460
PXXS-8-GK 適合 8 8 M16×1.5 M8 12 21.9 26 8 19 8 24 9/26 77 3,420
PXXS-10-GK 適合 10 10 M20×1.5 M8 12 25.4 33 10 22 10 30 17/40 135 6,940
