NBK鍋屋バイテック会社　PXY インデックスプランジャ

●　 PXY インデックスプランジャ

Indexing Plunger with Rest Position -GN617.1-

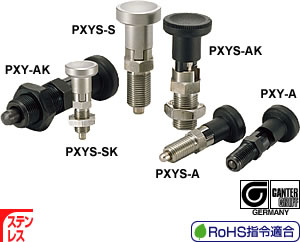

PXY インデックスプランジャ

  • ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。ロックの解除は、ノブをわずかに引き、90° 回転させます。内蔵スプリングの力でもとにもどります。
  • ノブがステンレス製の PXYS-S PXYS-SK をあたらしく標準化。
  • ピンは焼入れ（スティール製）またはニッケルメッキ（ステンレス製）済み。耐摩耗性にすぐれています。
  • PXY-A PXYS-A PXYS-S ――――――――― ロックナットなし
  • ゆるみ止めサービスをご利用ください。
  • PXY-AK PXYS-AK PXYS-SK ―― 固定のためのロックナットつき
  • 取りつけ部に対して本体のねじが長い場合には PXC インデックスプランジャ用カラー をご使用ください。
  • 材質・仕上げ
  • 記号 PXY-A PXY-AK PXYS-A PXYS-AK PXYS-S PXYS-SK
    ノブ ナイロン6（つや消し黒） ナイロン6（つや消し黒） SUS303
    本体 SUM22L、四三酸化鉄皮膜（黒） SUS303 SUS303
    ピン S45C（硬度50～60HRC）・研削 SUS303、ニッケルメッキ・研削 SUS303、ニッケルメッキ・研削
    スプリング SWPB SUS301 SUS301
    ロックナット － S45C、四三酸化鉄皮膜（黒） － SUS303 － SUS303
  • 使用例

PXY-A （ノブ：プラスティック・本体：スティール・ロックナットなし）

PXYS-A （ノブ：プラスティック・本体：ステンレス・ロックナットなし）

PXYS-S （ノブ：ステンレス・本体：ステンレス・ロックナットつき）

PXY-AK （ノブ：プラスティック・本体：スティール・ロックナットつき）

PXYS-AK （ノブ：プラスティック・本体：ステンレス・ロックナットつき）

PXYS-SK （ノブ：ステンレス・本体：ステンレス・ロックナットつき）
型　　　式
 定価（円）（） 　
PXY-5-A 2,090
PXY-6-A 2,220 （税別）（送料別）価格は都度、お問い合わせください
PXY-8-A 2,650
PXY-10-A 4,680 （税別）（送料別）価格は都度、お問い合わせください
PXYS-5-A 2,950
PXYS-6-A 3,440 （税別）（送料別）価格は都度、お問い合わせください
PXYS-8-A 4,750
PXYS-10-A 9,200 （税別）（送料別）価格は都度、お問い合わせください
PXYS-5-S 6,690
PXYS-6-S 8,290 （税別）（送料別）価格は都度、お問い合わせください
PXYS-8-S 10,700
PXYS-10-S 15,000 （税別）（送料別）価格は都度、お問い合わせください
PXY-5-AK 2,160
PXY-6-AK 2,300 （税別）（送料別）価格は都度、お問い合わせください
PXY-8-AK 2,840
PXY-10-AK 5,030 （税別）（送料別）価格は都度、お問い合わせください
PXYS-5-AK 3,220
PXYS-6-AK 3,770 （税別）（送料別）価格は都度、お問い合わせください
PXYS-8-AK 5,250
PXYS-10-AK 10,300 （税別）（送料別）価格は都度、お問い合わせください
PXYS-5-SK 6,960
PXYS-6-SK 8,620 （税別）（送料別）価格は都度、お問い合わせください
PXYS-8-SK 11,200
PXYS-10-SK 16,100 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：

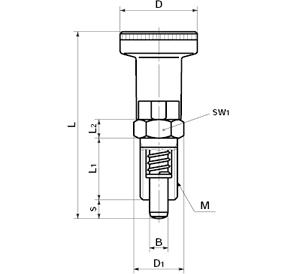

品番 RoHS
指令適合		 B -0.04～-0.02 s
min.		 M D L D1 L1 L2 sw1 Load 荷重(N)
min./max.		 質量 (g) 価格 (円)
PXY-5-A 適合 5 5 M10×1 21 51 13.8 17 5 12 7/17 23 2,090
PXY-6-A 適合 6 6 M12×1.5 25 61 16.2 20 6 14 9/24 38 2,220
PXY-8-A 適合 8 7 M16×1.5 31 75.5 21.9 26 8 19 11/30 79 2,650
PXY-10-A 適合 10 10 M20×1.5 31 91 25.4 33 10 22 19/45 130 4,680
PXYS-5-A 適合 5 5 M10×1 21 51 13.8 17 5 12 6/15 23 2,950
PXYS-6-A 適合 6 6 M12×1.5 25 61 16.2 20 6 14 8/21 39 3,440
PXYS-8-A 適合 8 7 M16×1.5 31 75.5 21.9 26 8 19 9/26 79 4,750
PXYS-10-A 適合 10 10 M20×1.5 31 91 25.4 33 10 22 17/40 130 9,200
PXYS-5-S 適合 5 5 M10×1 21 51 13.8 17 5 12 6/15 42 6,690
PXYS-6-S 適合 6 6 M12×1.5 25 61 16.2 20 6 14 8/21 69 8,290
PXYS-8-S 適合 8 7 M16×1.5 31 75.5 21.9 26 8 19 9/26 145 10,700
PXYS-10-S 適合 10 10 M20×1.5 31 91 25.4 33 10 22 17/40 234 15,000
unit:mm

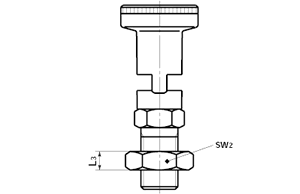

品番 RoHS
指令適合		 B -0.04～-0.02 s
min.		 M D L D1 L1 L2 sw1 L3 sw2 荷重(N)
min./max.		 質量 (g) 価格 (円)
PXY-5-AK 適合 5 5 M10×1 21 51 13.8 17 5 12 5 17 7/17 30 2,160
PXY-6-AK 適合 6 6 M12×1.5 25 61 16.2 20 6 14 6 19 9/24 48 2,300
PXY-8-AK 適合 8 7 M16×1.5 31 75.5 21.9 26 8 19 8 24 11/30 99 2,840
PXY-10-AK 適合 10 10 M20×1.5 31 91 25.4 33 10 22 10 30 19/45 165 5,030
PXYS-5-AK 適合 5 5 M10×1 21 51 13.8 17 5 12 5 17 6/15 30 3,220
PXYS-6-AK 適合 6 6 M12×1.5 25 61 16.2 20 6 14 6 19 8/21 48 3,770
PXYS-8-AK 適合 8 7 M16×1.5 31 75.5 21.9 26 8 19 8 24 9/26 99 5,250
PXYS-10-AK 適合 10 10 M20×1.5 31 91 25.4 33 10 22 10 34 17/40 165 10,300
PXYS-5-SK 適合 5 5 M10×1 21 51 13.8 17 5 12 5 17 6/15 49 6,960
PXYS-6-SK 適合 6 6 M12×1.5 25 61 16.2 20 6 14 6 19 8/21 78 8,620
PXYS-8-SK 適合 8 7 M16×1.5 31 75.5 21.9 26 8 19 8 24 9/26 165 11,200
PXYS-10-SK 適合 10 10 M20×1.5 31 91 25.4 33 10 22 10 34 17/40 269 16,100
