NBK鍋屋バイテック会社　PXZ インデックスプランジャ

●　 PXZ インデックスプランジャ

Indexing Plunger without Flange -GN613-

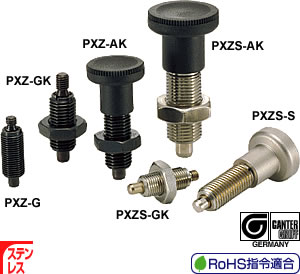

PXZ インデックスプランジャ

  • 本体ねじ部はすべて装置のなかへ埋め込むことができ、ノブだけが露出。美観にすぐれています。
  • ピンは焼入れ（スティール製）またはニッケルメッキ（ステンレス製）済み。耐摩耗性にすぐれています。
  • ノブがステンレス製の PXZS-S PXZS-SK をあたらしく標準化。
  • インデックスプランジャの固定にはゆるみ止めサービスをご利用ください。
  • インデックスプランジャ PXZ の取りつけには専用レンチ PXZ-W をご使用ください。
  • 材質・仕上げ
  • 記号 PXZ-A PXZ-AK PXZS-A PXZS-AK PXZS-S PXZS-SK
    ノブ ナイロン6（つや消し黒） ナイロン6（つや消し黒） SUS303
    本体 SUM22L、四三酸化鉄皮膜（黒） SUS303 SUS303
    ピン S45C（硬度50～60HRC）・研削 SUS303、ニッケルメッキ・研削 SUS303、ニッケルメッキ・研削
    スプリング SWPB SUS301 SUS301
    ロックナット － S45C、四三酸化鉄皮膜（黒） － SUS303 － SUS303
    記号 PXZ-G PXZ-GK PXZS-G PXZS-GK
    ノブ － － － －
    本体 SUM22L、四三酸化鉄皮膜（黒） SUS303
    ピン S45C（硬度50～60HRC）・研削 SUS303、ニッケルメッキ・研削
    スプリング SWPB SUS301
    ロックナット － S45C、四三酸化鉄皮膜（黒） － SUS303

PXZ-A （ノブ：プラスティック・本体：スティール・ロックナットなし）

PXZS-A （ノブ：プラスティック・本体：ステンレス・ロックナットなし）

PXZS-S （ノブ：ステンレス・本体：ステンレス・ロックナットなし）

PXZ-AK （ノブ：プラスティック・本体：スティール・ロックナットつき）

PXZS-AK （ノブ：プラスティック・本体：ステンレス・ロックナットつき）

PXZS-SK （ノブ：ステンレス・本体：ステンレス・ロックナットつき）

PXZ-G （ノブなし・スティール製・ロックナットなし）

PXZS-G （ノブなし・ステンレス製・ロックナットなし）

PXZ-GK （ノブなし・スティール製・ロックナットつき）

PXZS-GK （ノブなし・ステンレス製・ロックナットつき）
型　　　式
 定価（円）（） 　
PXZ-5-A 1,320
PXZ-6-A 1,460 （税別）（送料別）価格は都度、お問い合わせください
PXZ-8-A 1,700
PXZ-10-A 2,510 （税別）（送料別）価格は都度、お問い合わせください
PXZS-5-A 2,190
PXZS-6-A 2,360 （税別）（送料別）価格は都度、お問い合わせください
PXZS-8-A 2,990
PXZS-10-A 4,200 （税別）（送料別）価格は都度、お問い合わせください
PXZS-5-S 4,250
PXZS-6-S 5,060 （税別）（送料別）価格は都度、お問い合わせください
PXZS-8-S 6,380
PXZS-10-S 7,930 （税別）（送料別）価格は都度、お問い合わせください
PXZ-5-AK 1,390
PXZ-6-AK 1,540 （税別）（送料別）価格は都度、お問い合わせください
PXZ-8-AK 1,890
PXZ-10-AK 2,860 （税別）（送料別）価格は都度、お問い合わせください
PXZS-5-AK 2,460
PXZS-6-AK 2,690 （税別）（送料別）価格は都度、お問い合わせください
PXZS-8-AK 3,490
PXZS-10-AK 5,270 （税別）（送料別）価格は都度、お問い合わせください
PXZS-5-SK 4,520
PXZS-6-SK 5,390 （税別）（送料別）価格は都度、お問い合わせください
PXZS-8-SK 6,880
PXZS-10-SK 9,000 （税別）（送料別）価格は都度、お問い合わせください
PXZ-5-G 1,330
PXZ-6-G 1,490 （税別）（送料別）価格は都度、お問い合わせください
PXZ-8-G 1,670
PXZ-10-G 2,600 （税別）（送料別）価格は都度、お問い合わせください
PXZS-5-G 2,230
PXZS-6-G 2,440 （税別）（送料別）価格は都度、お問い合わせください
PXZS-8-G 3,030
PXZS-10-G 4,320 （税別）（送料別）価格は都度、お問い合わせください
PXZ-5-GK 1,400
PXZ-6-GK 1,570 （税別）（送料別）価格は都度、お問い合わせください
PXZ-8-GK 1,860
PXZ-10-GK 2,950 （税別）（送料別）価格は都度、お問い合わせください
PXZS-5-GK 2,500
PXZS-6-GK 2,770 （税別）（送料別）価格は都度、お問い合わせください
PXZS-8-GK 3,530
PXZS-10-GK 5,390 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：
品番 RoHS
指令適合		 B -0.04～-0.02 s
min.		 M D L L1 荷重(N)
min./max.		 質量 (g) 価格 (円)

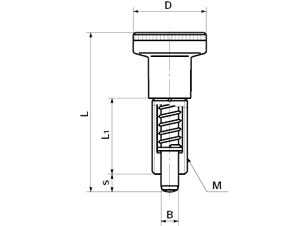

PXZ-5-A 適合 5 5 M10×1 21 45 22 7/17 18 1,320
PXZ-6-A 適合 6 6 M12×1.5 25 54.5 26 9/24 29 1,460
PXZ-8-A 適合 8 8 M16×1.5 31 69 34 11/30 62 1,700
PXZ-10-A 適合 10 10 M20×1.5 31 80 43 19/45 92 2,510
PXZS-5-A 適合 5 5 M10×1 21 45 22 6/15 18 2,190
PXZS-6-A 適合 6 6 M12×1.5 25 54.5 26 8/21 29 2,360
PXZS-8-A 適合 8 8 M16×1.5 31 69 34 9/26 62 2,990
PXZS-10-A 適合 10 10 M20×1.5 31 80 43 17/40 92 4,200
PXZS-5-S 適合 5 5 M10×1 21 45 22 6/15 33 4,250
PXZS-6-S 適合 6 6 M12×1.5 25 54.5 26 8/21 62 5,060
PXZS-8-S 適合 8 8 M16×1.5 31 69 34 9/26 112 6,380
PXZS-10-S 適合 10 10 M20×1.5 31 80 43 17/40 170 7,930
unit:mm
品番 RoHS
指令適合		 B -0.04～-0.02 s

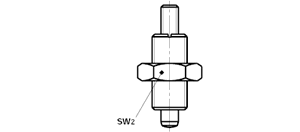

min.		 M D L L1 L3 sw2 荷重(N)
min./max.		 質量 (g) 価格 (円)

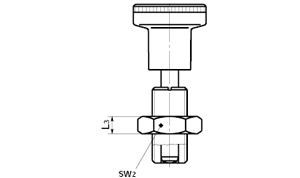

PXZ-5-AK 適合 5 5 M10×1 21 45 22 5 17 7/17 25 1,390
PXZ-6-AK 適合 6 6 M12×1.5 25 54.5 26 6 19 9/24 38 1,540
PXZ-8-AK 適合 8 8 M16×1.5 31 69 34 8 24 11/30 82 1,890
PXZ-10-AK 適合 10 10 M20×1.5 31 80 43 10 30 19/45 127 2,860
PXZS-5-AK 適合 5 5 M10×1 21 45 22 5 17 6/15 25 2,460
PXZS-6-AK 適合 6 6 M12×1.5 25 54.5 26 6 19 8/21 38 2,690
PXZS-8-AK 適合 8 8 M16×1.5 31 69 34 8 24 9/26 82 3,490
PXZS-10-AK 適合 10 10 M20×1.5 31 80 43 10 30 17/40 127 5,270
PXZS-5-SK 適合 5 5 M10×1 21 45 22 5 17 6/15 40 4,520
PXZS-6-SK 適合 6 6 M12×1.5 25 54.5 26 6 19 8/21 72 5,390
PXZS-8-SK 適合 8 8 M16×1.5 31 69 34 8 24 9/26 132 6,880
PXZS-10-SK 適合 10 10 M20×1.5 31 80 43 10 30 17/40 205 9,000
unit:mm
品番 RoHS
指令適合		 B -0.04～-0.02 s
min.		 M M1 Lm L1 荷重(N)
min./max.		 質量 (g) 価格 (円)

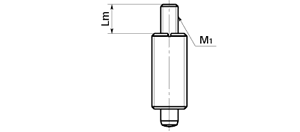

PXZ-5-G 適合 5 5 M10×1 M5 6 22 7/17 14 1,330
PXZ-6-G 適合 6 6 M12×1.5 M6 10 26 9/24 27 1,490
PXZ-8-G 適合 8 8 M16×1.5 M8 12 34 11/30 59 1,670
PXZ-10-G 適合 10 10 M20×1.5 M8 12 43 19/45 86 2,600
PXZS-5-G 適合 5 5 M10×1 M5 6 22 6/15 14 2,230
PXZS-6-G 適合 6 6 M12×1.5 M6 10 26 8/21 27 2,440
PXZS-8-G 適合 8 8 M16×1.5 M8 12 34 9/26 59 3,030
PXZS-10-G 適合 10 10 M20×1.5 M8 12 43 17/40 86 4,320
unit:mm
品番 RoHS
指令適合		 B -0.04～-0.02 s
min.		 M M1 Lm L1 L3 sw2 荷重(N)
min./max.		 質量 (g) 価格 (円)
PXZ-5-GK 適合 5 5 M10×1 M5 6 22 5 17 7/17 21 1,400
PXZ-6-GK 適合 6 6 M12×1.5 M6 10 26 6 19 9/24 37 1,570
PXZ-8-GK 適合 8 8 M16×1.5 M8 12 34 8 24 11/30 79 1,860
PXZ-10-GK 適合 10 10 M20×1.5 M8 12 43 10 30 19/45 121 2,950
PXZS-5-GK 適合 5 5 M10×1 M5 6 22 5 17 6/15 21 2,500
PXZS-6-GK 適合 6 6 M12×1.5 M6 10 26 6 19 8/21 37 2,770
PXZS-8-GK 適合 8 8 M16×1.5 M8 12 34 8 24 9/26 79 3,530
PXZS-10-GK 適合 10 10 M20×1.5 M8 12 43 10 30 17/40 121 5,390
