NBK鍋屋バイテック会社　PBF ミニボールプランジャ

●　PBF ミニボールプランジャ

	Miniature Ball Plunger -GN615- PBF ミニボールプランジャ スティール製とオールステンレス製のそれぞれに軽荷重用と重荷重用があります。 PBF PBF-P ―――――――― スティール製・軽荷重 PBF-KS PBF-KS-P ―――― スティール製・重荷重 PBF-KN PBF-KN-P ―――― ステンレス製・軽荷重 PBF-KSN PBF-KSN-P ――― ステンレス製・重荷重 受け側には耐摩耗性にすぐれたボールボタン BB をご使用ください。 材質・仕上げ 記号 本体 ボール スプリング ゆるみ止め PBF SUM22L、四三酸化鉄皮膜（黒） SUJ2（硬度60～66HRC） SUS631J1 － PBF-P SUM22L、四三酸化鉄皮膜（黒） SUJ2（硬度60～66HRC） SUS631J1 ナイロン溶着 PBF-KS＊ SUM22L、四三酸化鉄皮膜（黒） SUJ2（硬度60～66HRC） SUS631J1 － PBF-KS-P＊ SUM22L、四三酸化鉄皮膜（黒） SUJ2（硬度60～66HRC） SUS631J1 ナイロン溶着 PBF-KN SUS303 SUS440C（硬度54～60HRC） SUS631J1 － PBF-KN-P SUS303 SUS440C（硬度54～60HRC） SUS631J1 ナイロン溶着 PBF-KSN＊＊ SUS303 SUS440C（硬度54～60HRC） SUS631J1 － PBF-KSN-P＊＊ SUS303 SUS440C（硬度54～60HRC） SUS631J1 ナイロン溶着 　＊PBF-KS PBF-KS-P は PBF PBF-P と区別するため、ボールにクロメートメッキを施しています。 ＊＊PBF-KSN PBF-KSN-P は PBF-KN PBF-KN-P と区別するため、全体に黄色のマークをつけています。

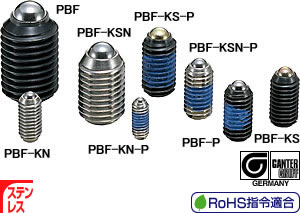

PBF （スティール製・軽荷重・ナイロン溶着なし） PBF-KS （スティール製・重荷重・ナイロン溶着なし）
PBF-P （スティール製・軽荷重・ナイロン溶着つき） PBF-KS-P （スティール製・重荷重・ナイロン溶着つき）
PBF-KN （ステンレス製・軽荷重・ナイロン溶着なし） PBF-KSN （ステンレス製・重荷重・ナイロン溶着なし）
PBF-KN-P （ステンレス製・軽荷重・ナイロン溶着つき） PBF-KSN-P （ステンレス製・重荷重・ナイロン溶着つき）

型　　　式 定価（円）（） 　 PBF-3 280 （税別）（送料別）価格は都度、お問い合わせください PBF-4 220 （税別）（送料別）価格は都度、お問い合わせください PBF-5 220 （税別）（送料別）価格は都度、お問い合わせください PBF-6 220 （税別）（送料別）価格は都度、お問い合わせください PBF-8 310 （税別）（送料別）価格は都度、お問い合わせください PBF-10 340 （税別）（送料別）価格は都度、お問い合わせください PBF-12 490 （税別）（送料別）価格は都度、お問い合わせください PBF-16 730 （税別）（送料別）価格は都度、お問い合わせください PBF-20 1,180 （税別）（送料別）価格は都度、お問い合わせください PBF-24 2,130 （税別）（送料別）価格は都度、お問い合わせください PBF-5-KS 290 （税別）（送料別）価格は都度、お問い合わせください PBF-6-KS 290 （税別）（送料別）価格は都度、お問い合わせください PBF-8-KS 390 （税別）（送料別）価格は都度、お問い合わせください PBF-10-KS 410 （税別）（送料別）価格は都度、お問い合わせください PBF-12-KS 610 （税別）（送料別）価格は都度、お問い合わせください PBF-16-KS 870 （税別）（送料別）価格は都度、お問い合わせください PBF-20-KS 1,400 （税別）（送料別）価格は都度、お問い合わせください PBF-24-KS 2,270 （税別）（送料別）価格は都度、お問い合わせください PBF-3-P 520 （税別）（送料別）価格は都度、お問い合わせください PBF-4-P 470 （税別）（送料別）価格は都度、お問い合わせください PBF-5-P 470 （税別）（送料別）価格は都度、お問い合わせください PBF-6-P 470 （税別）（送料別）価格は都度、お問い合わせください PBF-8-P 560 （税別）（送料別）価格は都度、お問い合わせください PBF-10-P 660 （税別）（送料別）価格は都度、お問い合わせください PBF-12-P 1,000 （税別）（送料別）価格は都度、お問い合わせください PBF-16-P 1,470 （税別）（送料別）価格は都度、お問い合わせください PBF-5-KS-P 750 （税別）（送料別）価格は都度、お問い合わせください PBF-6-KS-P 710 （税別）（送料別）価格は都度、お問い合わせください PBF-8-KS-P 880 （税別）（送料別）価格は都度、お問い合わせください PBF-10-KS-P 1,060 （税別）（送料別）価格は都度、お問い合わせください PBF-12-KS-P 1,360 （税別）（送料別）価格は都度、お問い合わせください PBF-16-KS-P 2,070 （税別）（送料別）価格は都度、お問い合わせください PBF-3-KN 780 （税別）（送料別）価格は都度、お問い合わせください PBF-4-KN 660 （税別）（送料別）価格は都度、お問い合わせください PBF-5-KN 660 （税別）（送料別）価格は都度、お問い合わせください PBF-6-KN 660 （税別）（送料別）価格は都度、お問い合わせください PBF-8-KN 920 （税別）（送料別）価格は都度、お問い合わせください PBF-10-KN 1,050 （税別）（送料別）価格は都度、お問い合わせください PBF-12-KN 1,290 （税別）（送料別）価格は都度、お問い合わせください PBF-16-KN 1,630 （税別）（送料別）価格は都度、お問い合わせください PBF-20-KN 2,150 （税別）（送料別）価格は都度、お問い合わせください PBF-24-KN 3,920 （税別）（送料別）価格は都度、お問い合わせください PBF-5-KSN 850 （税別）（送料別）価格は都度、お問い合わせください PBF-6-KSN 850 （税別）（送料別）価格は都度、お問い合わせください PBF-8-KSN 1,050 （税別）（送料別）価格は都度、お問い合わせください PBF-10-KSN 1,220 （税別）（送料別）価格は都度、お問い合わせください PBF-12-KSN 1,540 （税別）（送料別）価格は都度、お問い合わせください PBF-16-KSN 1,900 （税別）（送料別）価格は都度、お問い合わせください PBF-20-KSN 2,520 （税別）（送料別）価格は都度、お問い合わせください PBF-24-KSN 4,120 （税別）（送料別）価格は都度、お問い合わせください PBF-3-KN-P 1,010 （税別）（送料別）価格は都度、お問い合わせください PBF-4-KN-P 920 （税別）（送料別）価格は都度、お問い合わせください PBF-5-KN-P 920 （税別）（送料別）価格は都度、お問い合わせください PBF-6-KN-P 920 （税別）（送料別）価格は都度、お問い合わせください PBF-8-KN-P 1,170 （税別）（送料別）価格は都度、お問い合わせください PBF-10-KN-P 1,370 （税別）（送料別）価格は都度、お問い合わせください PBF-12-KN-P 1,880 （税別）（送料別）価格は都度、お問い合わせください PBF-16-KN-P 2,930 （税別）（送料別）価格は都度、お問い合わせください PBF-5-KSN-P 1,730 （税別）（送料別）価格は都度、お問い合わせください PBF-6-KSN-P 1,730 （税別）（送料別）価格は都度、お問い合わせください PBF-8-KSN-P 1,880 （税別）（送料別）価格は都度、お問い合わせください PBF-10-KSN-P 2,430 （税別）（送料別）価格は都度、お問い合わせください PBF-12-KSN-P 3,020 （税別）（送料別）価格は都度、お問い合わせください

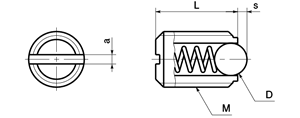

●特徴： ●仕様： 品番 RoHS 指令適合 M s L D a 荷重(N) min./max. 適用ボールボタン BB 質量 (g) 価格 (円) PBF-3 適合 M3 0.4 7 1.5 0.4 3/4.5 － 0.3 280 PBF-4 適合 M4 0.8 9 2.5 0.6 6/14.5 BB-4 0.6 220 PBF-5 適合 M5 0.9 12 3 0.8 8/14 BB-5 0.9 220 PBF-6 適合 M6 1 14 3.5 1 11/18 BB-6 1.5 220 PBF-8 適合 M8 1.5 16 4.5 1.2 18/31 BB-8 3.5 310 PBF-10 適合 M10 2 19 6 1.5 24/45 BB-10 7 340 PBF-12 適合 M12 2.5 22 8 2 26/49 BB-12 10 490 PBF-16 適合 M16 3.5 24 10 2 41/86 BB-16 24 730 PBF-20 適合 M20 4.5 30 12 2.5 56/111 － 43 1,180 PBF-24 適合 M24 5.5 34 15 3 81/151 － 70 2,130 PBF-5-KS 適合 M5 0.9 12 3 0.8 15/22 BB-5 0.9 290 PBF-6-KS 適合 M6 1 14 3.5 1 19/28 BB-6 1.5 290 PBF-8-KS 適合 M8 1.5 16 4.5 1.2 36/62 BB-8 3.5 390 PBF-10-KS 適合 M10 2 19 6 1.5 57/104 BB-10 7 410 PBF-12-KS 適合 M12 2.5 22 8 2 61/110 BB-12 10 610 PBF-16-KS 適合 M16 3.5 24 10 2 68/142 BB-16 24 870 PBF-20-KS 適合 M20 4.5 30 12 2.5 84/166 － 43 1,400 PBF-24-KS 適合 M24 5.5 34 15 3 127/237 － 70 2,270 unit:mm 品番 RoHS 指令適合 M s L D B 荷重(N) min./max. 適用ボールボタン BB 質量 (g) 価格 (円) PBF-3-P 適合 M3 0.4 7 1.5 0.4* 3/4.5 － 0.3 520 PBF-4-P 適合 M4 0.8 12 2.5 2 6/14.5 BB-4 0.6 470 PBF-5-P 適合 M5 0.9 14 3 2.5 8/14 BB-5 0.9 470 PBF-6-P 適合 M6 1 15 3.5 3 11/18 BB-6 1.5 470 PBF-8-P 適合 M8 1.5 18 4.5 4 18/31 BB-8 3.5 560 PBF-10-P 適合 M10 2 23 6 5 24/45 BB-10 7 660 PBF-12-P 適合 M12 2.5 26 8 6 26/49 BB-12 10 1,000 PBF-16-P 適合 M16 3.5 33 10 8 41/86 BB-16 24 1,470 PBF-5-KS-P 適合 M5 0.9 14 3 2.5 15/22 BB-5 0.9 750 PBF-6-KS-P 適合 M6 1 15 3.5 3 19/28 BB-6 1.5 710 PBF-8-KS-P 適合 M8 1.5 18 4.5 4 36/62 BB-8 3.5 880 PBF-10-KS-P 適合 M10 2 23 6 5 57/104 BB-10 7 1,060 PBF-12-KS-P 適合 M12 2.5 26 8 6 61/110 BB-12 10 1,360 PBF-16-KS-P 適合 M16 3.5 33 10 8 68/142 BB-16 24 2,070 ＊a寸法の値です。 ＊PBF-3-P はマイナス溝です。 unit:mm 品番 RoHS 指令適合 M s L D a 荷重(N) min./max. 適用ボールボタン BB 質量 (g) 価格 (円) PBF-3-KN 適合 M3 0.4 7 1.5 0.4 3/4.5 － 0.3 780 PBF-4-KN 適合 M4 0.8 9 2.5 0.6 6/14.5 BB-4 0.6 660 PBF-5-KN 適合 M5 0.9 12 3 0.8 8/14 BB-5 0.9 660 PBF-6-KN 適合 M6 1 14 3.5 1 11/18 BB-6 1.5 660 PBF-8-KN 適合 M8 1.5 16 4.5 1.2 18/31 BB-8 3.5 920 PBF-10-KN 適合 M10 2 19 6 1.5 24/45 BB-10 7 1,050 PBF-12-KN 適合 M12 2.5 22 8 2 26/49 BB-12 10 1,290 PBF-16-KN 適合 M16 3.5 24 10 2 41/86 BB-16 24 1,630 PBF-20-KN 適合 M20 4.5 30 12 2.5 56/111 － 43 2,150 PBF-24-KN 適合 M24 5.5 34 15 3 81/151 － 70 3,920 PBF-5-KSN 適合 M5 0.9 12 3 0.8 15/22 BB-5 0.9 850 PBF-6-KSN 適合 M6 1 14 3.5 1 19/28 BB-6 1.5 850 PBF-8-KSN 適合 M8 1.5 16 4.5 1.2 36/62 BB-8 3.5 1,050 PBF-10-KSN 適合 M10 2 19 6 1.5 57/104 BB-10 7 1,220 PBF-12-KSN 適合 M12 2.5 22 8 2 61/110 BB-12 10 1,540 PBF-16-KSN 適合 M16 3.5 24 10 2 68/142 BB-16 24 1,900 PBF-20-KSN 適合 M20 4.5 30 12 2.5 84/166 － 43 2,520 PBF-24-KSN 適合 M24 5.5 34 15 3 127/237 － 70 4,120 unit:mm 品番 RoHS 指令適合 M s L D B 荷重(N) min./max. 適用ボールボタン BB 質量 (g) 価格 (円) PBF-3-KN-P 適合 M3 0.4 7 1.5 0.4* 3/4.5 － 0.3 1,010 PBF-4-KN-P 適合 M4 0.8 12 2.5 2 6/14.5 BB-4 0.6 920 PBF-5-KN-P 適合 M5 0.9 14 3 2.5 8/14 BB-5 0.9 920 PBF-6-KN-P 適合 M6 1 15 3.5 3 11/18 BB-6 1.5 920 PBF-8-KN-P 適合 M8 1.5 18 4.5 4 18/31 BB-8 3.5 1,170 PBF-10-KN-P 適合 M10 2 23 6 5 24/45 BB-10 7 1,370 PBF-12-KN-P 適合 M12 2.5 26 8 6 26/49 BB-12 10 1,880 PBF-16-KN-P 適合 M16 3.5 33 10 8 41/86 BB-16 24 2,930 PBF-5-KSN-P 適合 M5 0.9 14 3 2.5 15/22 BB-5 0.9 1,730 PBF-6-KSN-P 適合 M6 1 15 3.5 3 19/28 BB-6 1.5 1,730 PBF-8-KSN-P 適合 M8 1.5 18 4.5 4 36/62 BB-8 3.5 1,880 PBF-10-KSN-P 適合 M10 2 23 6 5 57/104 BB-10 7 2,430 PBF-12-KSN-P 適合 M12 2.5 26 8 6 61/110 BB-12 10 3,020 ＊a寸法の値です。 ＊PBF-3-KN-P はマイナス溝です。
