NBK鍋屋バイテック会社　PCF スモールプランジャ

●　PCF スモールプランジャ

Small Plunger -GN615.1-

PCF スモールプランジャ

  • スティール製とステンレス製のそれぞれに軽荷重用と重荷重用があります。
  • PCF-B ――――― スティール製・軽荷重
  • PCF-BS ――――― スティール製・重荷重
  • PCF-BN ――――― ステンレス製・軽荷重
  • PCF-BSN ―――― ステンレス製・重荷重
  • 受け側には耐摩耗性にすぐれたボールボタン BB をご使用ください。
  • 材質・仕上げ
  • 記号 本体 ピン スプリング
    PCF-B＊ SUM22L、四三酸化鉄皮膜（黒） SUM22L（硬度54～60HRC）、四三酸化鉄皮膜（黒） SUS631J1
    PCF-BS＊ SUM22L、四三酸化鉄皮膜（黒） SUM22L（硬度54～60HRC）、三価クロメート処理 SUS631J1
    PCF-BN＊＊ SUS303 SUS303、窒化処理 SUS631J1
    PCF-BSN＊＊ SUS303 SUS303、窒化処理 SUS631J1

    　＊PCF-B と PCF-BS とを区別するため、ピンの表面処理を変えています。
    ＊＊PCF-BSN は PCF-BN と区別するため、全体を黄色に着色しています。

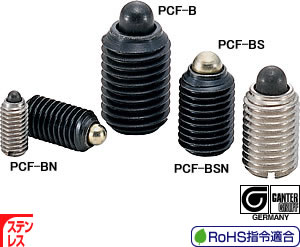

PCF-B （スティール製・軽荷重）

PCF-BN （ステンレス製・軽荷重）

PCF-BS （スティール製・重荷重）

PCF-BSN （ステンレス製・重荷重）
型　　　式
 定価（円）（） 　
PCF-4-B 300 （税別）（送料別）価格は都度、お問い合わせください
PCF-5-B 300 （税別）（送料別）価格は都度、お問い合わせください
PCF-6-B 300 （税別）（送料別）価格は都度、お問い合わせください
PCF-8-B 350 （税別）（送料別）価格は都度、お問い合わせください
PCF-10-B 360 （税別）（送料別）価格は都度、お問い合わせください
PCF-12-B 580 （税別）（送料別）価格は都度、お問い合わせください
PCF-16-B 830 （税別）（送料別）価格は都度、お問い合わせください
PCF-20-B 1,490 （税別）（送料別）価格は都度、お問い合わせください
PCF-24-B 2,450 （税別）（送料別）価格は都度、お問い合わせください
PCF-4-BN 800 （税別）（送料別）価格は都度、お問い合わせください
PCF-5-BN 810 （税別）（送料別）価格は都度、お問い合わせください
PCF-6-BN 810 （税別）（送料別）価格は都度、お問い合わせください
PCF-8-BN 1,030 （税別）（送料別）価格は都度、お問い合わせください
PCF-10-BN 1,230 （税別）（送料別）価格は都度、お問い合わせください
PCF-12-BN 1,500 （税別）（送料別）価格は都度、お問い合わせください
PCF-16-BN 1,960 （税別）（送料別）価格は都度、お問い合わせください
PCF-20-BN 2,780 （税別）（送料別）価格は都度、お問い合わせください
PCF-24-BN 4,450 （税別）（送料別）価格は都度、お問い合わせください
PCF-6-BS 310 （税別）（送料別）価格は都度、お問い合わせください
PCF-8-BS 420 （税別）（送料別）価格は都度、お問い合わせください
PCF-10-BS 430 （税別）（送料別）価格は都度、お問い合わせください
PCF-12-BS 670 （税別）（送料別）価格は都度、お問い合わせください
PCF-16-BS 910 （税別）（送料別）価格は都度、お問い合わせください
PCF-20-BS 1,560 （税別）（送料別）価格は都度、お問い合わせください
PCF-24-BS 2,500 （税別）（送料別）価格は都度、お問い合わせください
PCF-6-BSN 930 （税別）（送料別）価格は都度、お問い合わせください
PCF-8-BSN 1,180 （税別）（送料別）価格は都度、お問い合わせください
PCF-10-BSN 1,370 （税別）（送料別）価格は都度、お問い合わせください
PCF-12-BSN 1,770 （税別）（送料別）価格は都度、お問い合わせください
PCF-16-BSN 2,220 （税別）（送料別）価格は都度、お問い合わせください
PCF-20-BSN 2,860 （税別）（送料別）価格は都度、お問い合わせください
PCF-24-BSN 4,580 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：
品番 RoHS

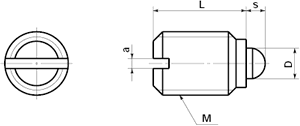

指令適合		 M s L D -0.1～0 a 荷重(N)
min./max.		 質量 (g) 価格 (円)
PCF-4-B 適合 M4 1.5 9 1.8 0.6 4.5/12.5 0.6 300
PCF-5-B 適合 M5 2 12 2.4 0.8 5/13 0.9 300
PCF-6-B 適合 M6 2 14 2.7 1 6/17 1.5 300
PCF-8-B 適合 M8 2 16 3.8 1.2 16/33 3.5 350
PCF-10-B 適合 M10 2.5 19 4.5 1.5 19/42 7 360
PCF-12-B 適合 M12 3.5 22 6 2 22/57 10 580
PCF-16-B 適合 M16 4.5 24 8.5 2 38/78 24 830
PCF-20-B 適合 M20 6.5 30 10 2.5 39/81 43 1,490
PCF-24-B 適合 M24 8 34 13 3 72/155 70 2,450
PCF-4-BN 適合 M4 1.5 9 1.8 0.6 4.5/12.5 0.6 800
PCF-5-BN 適合 M5 2 12 2.4 0.8 5/13 0.9 810
PCF-6-BN 適合 M6 2 14 2.7 1 6/17 1.5 810
PCF-8-BN 適合 M8 2 16 3.8 1.2 16/33 3.5 1,030
PCF-10-BN 適合 M10 2.5 19 4.5 1.5 19/42 7 1,230
PCF-12-BN 適合 M12 3.5 22 6 2 22/57 10 1,500
PCF-16-BN 適合 M16 4.5 24 8.5 2 38/78 24 1,960
PCF-20-BN 適合 M20 6.5 30 10 2.5 39/81 43 2,780
PCF-24-BN 適合 M24 8 34 13 3 72/155 70 4,450
PCF-6-BS 適合 M6 2 14 2.7 1 11/25 1.5 310
PCF-8-BS 適合 M8 2 16 3.8 1.2 23/59 3.5 420
PCF-10-BS 適合 M10 2.5 19 4.5 1.5 20/54 7 430
PCF-12-BS 適合 M12 3.5 22 6 2 38/96 10 670
PCF-16-BS 適合 M16 4.5 24 8.5 2 50/100 24 910
PCF-20-BS 適合 M20 6.5 30 10 2.5 52/133 43 1,560
PCF-24-BS 適合 M24 8 34 13 3 91/223 70 2,500
PCF-6-BSN 適合 M6 2 14 2.7 1 11/25 1.5 930
PCF-8-BSN 適合 M8 2 16 3.8 1.2 23/59 3.5 1,180
PCF-10-BSN 適合 M10 2.5 19 4.5 1.5 20/54 7 1,370
PCF-12-BSN 適合 M12 3.5 22 6 2 38/96 10 1,770
PCF-16-BSN 適合 M16 4.5 24 8.5 2 50/100 24 2,220
PCF-20-BSN 適合 M20 6.5 30 10 2.5 52/133 43 2,860
PCF-24-BSN 適合 M24 8 34 13 3 91/223 70 4,580
  • ゆるみ止めナイロンロックつきのスモールプランジャ PSS があります。
