NBK鍋屋バイテック会社 PLP ロングストロークプランジャ

● PLP ロングストロークプランジャ

Long Stroke Plunger with Nylon Lock

PLP ロングストロークプランジャ

  • オイルブレーカ・ノックアウト・ポジショナなどの用途に。
  • ゆるみ止めナイロンロックつき。
  • PLP-S ――― 軽荷重
  • PLP-SS ――― 重荷重
  • 受け側には耐摩耗性にすぐれたボールボタン BB をご使用ください。
  • 材質・仕上げ
  • 本体:S45C、四三酸化鉄皮膜(黒)
  • ピン:S45C(硬度56~60HRC)
  •    三価クロメート処理――― PLP-S
  •    四三酸化鉄皮膜(黒)―― PLP-SS
  • スプリング:SWPB
  • ピン側からの取りつけ・取りはずしには専用のプランジャレンチ PPW をご使用ください。
  • 使用例

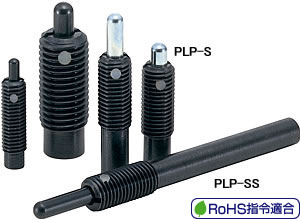

PLP-S (軽荷重)

PLP-SS (重荷重)

型   式
定価(円)()
PLP-16B×10-S 1,390 (税別)(送料別)価格は都度、お問い合わせください
PLP-16×10-S 1,720 (税別)(送料別)価格は都度、お問い合わせください
PLP-16×15-S 1,720 (税別)(送料別)価格は都度、お問い合わせください
PLP-16×20-S 1,760 (税別)(送料別)価格は都度、お問い合わせください
PLP-16×30-S 3,230 (税別)(送料別)価格は都度、お問い合わせください
PLP-24×15-S 3,270 (税別)(送料別)価格は都度、お問い合わせください
PLP-30×20-S 4,400 (税別)(送料別)価格は都度、お問い合わせください
PLP-12×10-SS 1,320 (税別)(送料別)価格は都度、お問い合わせください
PLP-16B×10-SS 1,450 (税別)(送料別)価格は都度、お問い合わせください
PLP-16×10-SS 1,720 (税別)(送料別)価格は都度、お問い合わせください
PLP-16×15-SS 1,720 (税別)(送料別)価格は都度、お問い合わせください
PLP-16×20-SS 2,120 (税別)(送料別)価格は都度、お問い合わせください
PLP-16×30-SS 3,230 (税別)(送料別)価格は都度、お問い合わせください
PLP-24×15-SS 3,270 (税別)(送料別)価格は都度、お問い合わせください
PLP-30×20-SS 4,400 (税別)(送料別)価格は都度、お問い合わせください

特徴:

仕様:
品番 RoHS
指令適合

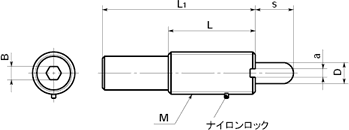

M s D L L1 a B 荷重(N)
min./max.
適用レンチ
PPW
質量 (g) 価格 (円)
PLP-16B×10-S 適合 M16 10 8 35 50 3.2 5 9.8/49 PPW-16 45 1,390
PLP-16×10-S 適合 M16 10 8 35 60 3.2 5 13/39 PPW-16 52 1,720
PLP-16×15-S 適合 M16 15 8 35 60 3.2 5 9.8/39 PPW-16 52 1,720
PLP-16×20-S 適合 M16 20 8 35 60 3.2 5 13/39 PPW-16 52 1,760
PLP-16×30-S 適合 M16 30 8 35 125 3.2 5 18/39 PPW-16 100 3,230
PLP-24×15-S 適合 M24 15 10 45 60 3.5 8 20/98 PPW-24 105 3,270
PLP-30×20-S 適合 M30 20 15 45 70 3.5 14 29/150 PPW-30 185 4,400
PLP-12×10-SS 適合 M12 10 5.5 35 43 2.7 4 6.9/39 PPW-12 21 1,320
PLP-16B×10-SS 適合 M16 10 8 35 50 3.2 5 20/98 PPW-16 45 1,450
PLP-16×10-SS 適合 M16 10 8 35 60 3.2 5 26/78 PPW-16 52 1,720
PLP-16×15-SS 適合 M16 15 8 35 60 3.2 5 15/78 PPW-16 52 1,720
PLP-16×20-SS 適合 M16 20 8 35 85 3.2 5 17/78 PPW-16 70 2,120
PLP-16×30-SS 適合 M16 30 8 35 125 3.2 5 20/78 PPW-16 100 3,230
PLP-24×15-SS 適合 M24 15 10 45 60 3.5 8 39/200 PPW-24 105 3,270
PLP-30×20-SS 適合 M30 20 15 45 70 3.5 14 49/290 PPW-30 185 4,400
