NBK鍋屋バイテック会社　PPH プレスフィットプランジャ用ホルダ

●　PPH プレスフィットプランジャ用ホルダ

Holder for use with Press-Fit Plunger -GN614.1-

PPH プレスフィットプランジャ用ホルダ

  • プレスフィットプランジャ PPR 用のホルダ。
  • 3種類の取りつけ方法を標準化。
  • PPH-L ――――――――― 左片側固定タイプ
  • PPH-R ――――――――― 右片側固定タイプ
  • PPH-B ――――――――― 両側固定タイプ
  • 市販の皿小ねじを使用して機械・装置に固定します。
  • PPH-6-L PPH-6-R PPH-6-B ――――――――― M3
  • PPH-8-L PPH-8-R PPH-8-B ――――――――― M4
  • 材質・仕上げ
  • 亜鉛ダイカスト、ニッケルメッキ

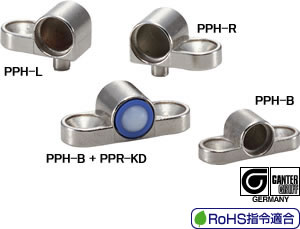

PPH-L （左片側固定）

PPH-R （右片側固定）

PPH-B （両側固定）
型　　　式
 定価（円）（） 　
PPH-6-L 350 （税別）（送料別）価格は都度、お問い合わせください
PPH-8-L 350 （税別）（送料別）価格は都度、お問い合わせください
PPH-6-R 350 （税別）（送料別）価格は都度、お問い合わせください
PPH-8-R 350 （税別）（送料別）価格は都度、お問い合わせください
PPH-6-B 350 （税別）（送料別）価格は都度、お問い合わせください
PPH-8-B 350 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：

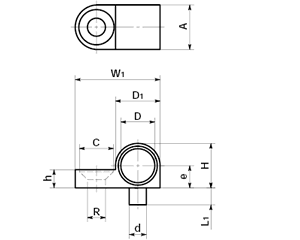

品番 RoHS
指令適合		 D -0.05～0 D1 A W1 H h e±0.05 d -0.05～0 L1 F±0.05 C R 適用プランジャ
PPR		 質量 (g) 価格 (円)
PPH-6-L 適合 6 8.5 8.5 16 8.5 3.2 4.25 3 3 7.5 6.3 3.2 PPR-6 2 350
PPH-8-L 適合 8 10.5 10.5 20 10.5 4.2 5.25 4 4 9.5 8.3 4.3 PPR-8 5 350
unit:mm

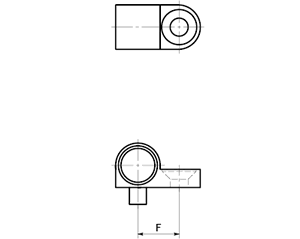

品番 RoHS
指令適合		 D -0.05～0 D1 A W1 H h e±0.05 d -0.05～0 L1 F±0.05 C R 適用プランジャ
PPR		 質量 (g) 価格 (円)
PPH-6-R 適合 6 8.5 8.5 16 8.5 3.2 4.25 3 3 7.5 6.3 3.2 PPR-6 2 350
PPH-8-R 適合 8 10.5 10.5 20 10.5 4.2 5.25 4 4 9.5 8.3 4.3 PPR-8 5 350
unit:mm

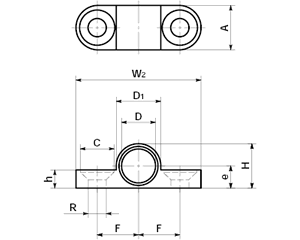

品番 RoHS
指令適合		 D -0.05～0 D1 A W2 H h e±0.05 F±0.05 C R 適用プランジャ
PPR		 質量 (g) 価格 (円)
PPH-6-B 適合 6 8.5 8.5 23.5 8.5 3.2 4.25 7.5 6.3 3.2 PPR-6 3 350
PPH-8-B 適合 8 10.5 10.5 29.5 10.5 4.2 5.25 9.5 8.3 4.3 PPR-8 8 350
