NBK鍋屋バイテック会社　PPP プラスティックボールプランジャ

●　PPP プラスティックボールプランジャ

Press-Fit Plunger -GN614-

PPR プレスフィットプランジャ

  • 圧入タイプのプランジャ。
  • PPR はオールステンレス製。
  • PPR-KD はボールがプラスティック製。ワークに傷をつけません。
  • PPR-KU PPR-KD は電気絶縁性があります。
  • 使用可能温度（ PPR-KU PPR-KD ）：－30℃～＋50℃
  • 受け側には耐摩耗性にすぐれたボールボタン BB をご使用ください。
  • 材質・仕上げ
  • 記号 本体 ボール スプリング
    PPR SUS304 SUS440C（硬度54～60HRC） SUS631J1
    PPR-KU デルリン＊（ポリアセタール・青） SUS440C（硬度54～60HRC） SUS631J1
    PPR-KD デルリン＊（ポリアセタール・青） デルリン＊（ポリアセタール・白） SUS631J1

    ＊デルリンはデュポン社の登録商標です。

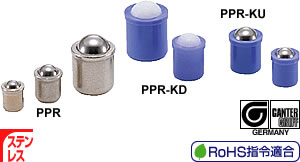

PPR （本体：ステンレス/ボール：ステンレス）

PPR-KU （本体：プラスティック/ボール：ステンレス）

PPR-KD （本体：プラスティック/ボール：プラスティック）
型　　　式
 定価（円）（） 　
PPR-4 260 （税別）（送料別）価格は都度、お問い合わせください
PPR-5 260 （税別）（送料別）価格は都度、お問い合わせください
PPR-6 280 （税別）（送料別）価格は都度、お問い合わせください
PPR-8 330 （税別）（送料別）価格は都度、お問い合わせください
PPR-10 590 （税別）（送料別）価格は都度、お問い合わせください
PPR-12 720 （税別）（送料別）価格は都度、お問い合わせください
PPR-4-KU 180 （税別）（送料別）価格は都度、お問い合わせください
PPR-5-KU 180 （税別）（送料別）価格は都度、お問い合わせください
PPR-6-KU 180 （税別）（送料別）価格は都度、お問い合わせください
PPR-8-KU 220 （税別）（送料別）価格は都度、お問い合わせください
PPR-4-KD 220 （税別）（送料別）価格は都度、お問い合わせください
PPR-5-KD 240 （税別）（送料別）価格は都度、お問い合わせください
PPR-6-KD 240 （税別）（送料別）価格は都度、お問い合わせください
PPR-8-KD 290 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：
品番 RoHS

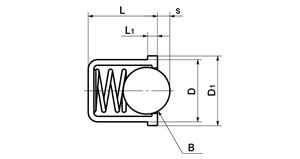

指令適合		 D 0～+0.1 D1 L L1 s B 荷重(N)
min./max.		 適用ボールボタン
BB		 質量 (g) 価格 (円)
PPR-4 適合 4 4.6 5 0.9 1 3 2.5/6 BB-6 0.3 260
PPR-5 適合 5 5.6 6 0.9 1.4 4 3/6.5 BB-8 0.6 260
PPR-6 適合 6 6.5 7 1 1.8 5 5.5/11.5 BB-10 1 280
PPR-8 適合 8 8.5 9 1.1 2.4 6.5 7/12.5 BB-12 2 330
PPR-10 適合 10 11 13 1.7 3.3 8.5 8.5/18.5 BB-16 4 590
PPR-12 適合 12 13 16 2.3 4 10 12/26.5 － 8 720
unit:mm
品番 RoHS
指令適合		 D 0～+0.1 D1 L L1 s B 荷重(N)
min./max.		 適用ボールボタン
BB		 質量 (g) 価格 (円)
PPR-4-KU 適合 4 4.6 5 1 0.8 3 2.5/6.5 BB-6 0.2 180
PPR-5-KU 適合 5 5.6 6 1 1 4 4.5/9 BB-8 0.4 180
PPR-6-KU 適合 6 6.5 7 1 1.6 5 6.5/13 BB-10 0.7 180
PPR-8-KU 適合 8 8.5 9 1 1.9 6.5 8/18 BB-12 1.5 220
PPR-4-KD 適合 4 4.6 5 1 0.8 3 2.5/6.5 BB-6 0.2 220
PPR-5-KD 適合 5 5.6 6 1 1 4 4.5/9 BB-8 0.4 240
PPR-6-KD 適合 6 6.5 7 1 1.6 5 6.5/13 BB-10 0.7 240
PPR-8-KD 適合 8 8.5 9 1 1.9 6.5 8/18 BB-12 1.5 290
  • 取りつけ用のホルダ PPH があります。
