NBK鍋屋バイテック会社 PSF·PSN スプリングプランジャ

● PSF·PSN スプリングプランジャ

Spring Plunger -GN616-

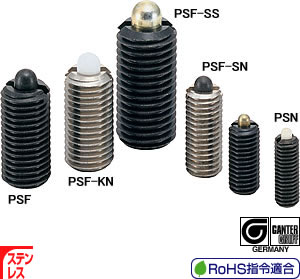

PSF·PSN スプリングプランジャ

  • スティール製とステンレス製のそれぞれにプラスティックピンタイプがあります。
  • PSF ――――軽荷重・スティール製
  • PSF-SN ―― 軽荷重・オールステンレス製
  • PSN ――――軽荷重・スティール製・プラスティックピン
  • PSF-KN ―― 軽荷重・ステンレス製・プラスティックピン
  • PSF-SS ―― 重荷重・スティール製
  • ピン側からの取りつけ・取りはずしには専用のプランジャレンチ PPW をご使用ください。
  • 受け側には耐摩耗性にすぐれたボールボタン BB またはインデントブロック PIB をご使用ください。
  • 材質・仕上げ
  • 記号 本体 六角穴付き止めねじ ピン スプリング
    PSF* SUM22L、四三酸化鉄皮膜(黒) SUM22L、四三酸化鉄皮膜(黒) SUM22L(硬度54~60HRC)、四三酸化鉄皮膜(黒) SUS631J1
    PSF-SN SUS303 SUS303 SUS303、窒化処理 SUS631J1
    PSN SUM22L、四三酸化鉄皮膜(黒) SUM22L、四三酸化鉄皮膜(黒) デルリン**(ポリアセタール・白) SUS631J1
    PSF-KN SUS303 SUS303 デルリン**(ポリアセタール・白) SUS631J1
    PSF-SS* SUM22L、四三酸化鉄皮膜(黒) SUS303 SUM22L(硬度54~60HRC)、四三酸化鉄皮膜(黒) SUS631J1

     *PSF と PSF-SS とを区別するため、六角穴付きねじ部の材質を変えています。
    **デルリンはデュポン社の登録商標です。


PSF (スティール製・軽荷重)

PSF-SN (ステンレス製・軽荷重)

PSN (スティール製・軽荷重・プラスティックピン)

PSF-KN (ステンレス製・軽荷重・プラスティックピン)

PSF-SS (重荷重)

型   式
定価(円)()
PSF-3 800 (税別)(送料別)価格は都度、お問い合わせください
PSF-4 600 (税別)(送料別)価格は都度、お問い合わせください
PSF-5 540 (税別)(送料別)価格は都度、お問い合わせください
PSF-6 570 (税別)(送料別)価格は都度、お問い合わせください
PSF-8 670 (税別)(送料別)価格は都度、お問い合わせください
PSF-10 760 (税別)(送料別)価格は都度、お問い合わせください
PSF-12 1,020 (税別)(送料別)価格は都度、お問い合わせください
PSF-16 1,280 (税別)(送料別)価格は都度、お問い合わせください
PSF-20 2,060 (税別)(送料別)価格は都度、お問い合わせください
PSF-24 2,990 (税別)(送料別)価格は都度、お問い合わせください
PSF-4-SN 1,560 (税別)(送料別)価格は都度、お問い合わせください
PSF-5-SN 1,560 (税別)(送料別)価格は都度、お問い合わせください
PSF-6-SN 1,560 (税別)(送料別)価格は都度、お問い合わせください
PSF-8-SN 1,780 (税別)(送料別)価格は都度、お問い合わせください
PSF-10-SN 2,010 (税別)(送料別)価格は都度、お問い合わせください
PSF-12-SN 2,660 (税別)(送料別)価格は都度、お問い合わせください
PSF-16-SN 4,010 (税別)(送料別)価格は都度、お問い合わせください
PSN-4 670 (税別)(送料別)価格は都度、お問い合わせください
PSN-5 640 (税別)(送料別)価格は都度、お問い合わせください
PSN-6 670 (税別)(送料別)価格は都度、お問い合わせください
PSN-8 790 (税別)(送料別)価格は都度、お問い合わせください
PSN-10 950 (税別)(送料別)価格は都度、お問い合わせください
PSN-12 1,170 (税別)(送料別)価格は都度、お問い合わせください
PSN-16 1,520 (税別)(送料別)価格は都度、お問い合わせください
PSF-4-KN 1,730 (税別)(送料別)価格は都度、お問い合わせください
PSF-5-KN 1,730 (税別)(送料別)価格は都度、お問い合わせください
PSF-6-KN 1,730 (税別)(送料別)価格は都度、お問い合わせください
PSF-8-KN 1,960 (税別)(送料別)価格は都度、お問い合わせください
PSF-10-KN 2,230 (税別)(送料別)価格は都度、お問い合わせください
PSF-12-KN 2,940 (税別)(送料別)価格は都度、お問い合わせください
PSF-16-KN 4,470 (税別)(送料別)価格は都度、お問い合わせください
PSF-5-SS 620 (税別)(送料別)価格は都度、お問い合わせください
PSF-6-SS 650 (税別)(送料別)価格は都度、お問い合わせください
PSF-8-SS 810 (税別)(送料別)価格は都度、お問い合わせください
PSF-10-SS 900 (税別)(送料別)価格は都度、お問い合わせください
PSF-12-SS 1,200 (税別)(送料別)価格は都度、お問い合わせください
PSF-16-SS 1,470 (税別)(送料別)価格は都度、お問い合わせください
PSF-20-SS 2,240 (税別)(送料別)価格は都度、お問い合わせください
PSF-24-SS 3,320 (税別)(送料別)価格は都度、お問い合わせください

特徴:

仕様:

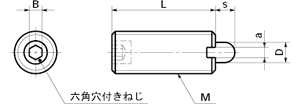

unit:mm
品番 RoHS
指令適合
M s L D a B 荷重(N)
min./max.
適用レンチ
PPW
質量 (g) 価格 (円)
PSF-3 適合 M3 1 12 1 0.4 0.7 2/4 0.4 800
PSF-4 適合 M4 1.5 15 1.5 0.6 1.3 4.5/16 0.8 600
PSF-5 適合 M5 2.3 18 2.4 1.2 1.5 6/19 PPW-5 1.3 540
PSF-6 適合 M6 2.5 20 2.7 1.3 2 6/19 PPW-6 2.5 570
PSF-8 適合 M8 3 22 3.5 1.5 2.5 10/39 PPW-8 6 670
PSF-10 適合 M10 3 22 4 1.5 3 10/39 PPW-10 9 760
PSF-12 適合 M12 4 28 6 2.7 4 12/53 PPW-12 16 1,020
PSF-16 適合 M16 5 32 7.5 3.2 5 45/100 PPW-16 35 1,280
PSF-20 適合 M20 7 40 10 3.5 6 52/125 66 2,060
PSF-24 適合 M24 10 52 12 3.5 8 70/170 PPW-24 120 2,990
PSF-4-SN 適合 M4 1.5 15 1.5 0.6 1.3 4.5/16 0.8 1,560
PSF-5-SN 適合 M5 2.3 18 2.4 1.2 1.5 6/19 PPW-5 1.3 1,560
PSF-6-SN 適合 M6 2.5 20 2.7 1.3 2 6/19 PPW-6 2.5 1,560
PSF-8-SN 適合 M8 3 22 3.5 1.5 2.5 10/39 PPW-8 6 1,780
PSF-10-SN 適合 M10 3 22 4 1.5 3 10/39 PPW-10 9 2,010
PSF-12-SN 適合 M12 4 28 6 2.7 4 12/53 PPW-12 16 2,660
PSF-16-SN 適合 M16 5 32 7.5 3.2 5 45/100 PPW-16 35 4,010
unit:mm
品番 RoHS
指令適合
M s L D a B 荷重(N)
min./max.
適用レンチ
PPW
質量 (g) 価格 (円)
PSN-4 適合 M4 1.5 15 1.5 0.6 1.3 4.5/16 0.8 670
PSN-5 適合 M5 2.3 18 2.4 1.2 1.5 6/19 PPW-5 1.3 640
PSN-6 適合 M6 2.5 20 2.7 1.3 2 6/19 PPW-6 2.5 670
PSN-8 適合 M8 3 22 3.5 1.5 2.5 10/39 PPW-8 6 790
PSN-10 適合 M10 3 22 4 1.5 3 10/39 PPW-10 9 950
PSN-12 適合 M12 4 28 6 2.7 4 12/53 PPW-12 16 1,170
PSN-16 適合 M16 5 32 7.5 3.2 5 45/100 PPW-16 35 1,520
PSF-4-KN 適合 M4 1.5 15 1.5 0.6 1.3 4.5/16 0.8 1,730
PSF-5-KN 適合 M5 2.3 18 2.4 1.2 1.5 6/19 PPW-5 1.3 1,730
PSF-6-KN 適合 M6 2.5 20 2.7 1.3 2 6/19 PPW-6 2.5 1,730
PSF-8-KN 適合 M8 3 22 3.5 1.5 2.5 10/39 PPW-8 6 1,960
PSF-10-KN 適合 M10 3 22 4 1.5 3 10/39 PPW-10 9 2,230
PSF-12-KN 適合 M12 4 28 6 2.7 4 12/53 PPW-12 16 2,940
PSF-16-KN 適合 M16 5 32 7.5 3.2 5 45/100 PPW-16 35 4,470
unit:mm
品番 RoHS
指令適合
M s L D a B 荷重(N)
min./max.
適用レンチ
PPW
質量 (g) 価格 (円)
PSF-5-SS 適合 M5 2.3 18 2.4 1.2 1.5 11/40 PPW-5 1.3 620
PSF-6-SS 適合 M6 2.5 20 2.7 1.3 2 15/43 PPW-6 2.5 650
PSF-8-SS 適合 M8 3 22 3.5 1.5 2.5 20/75 PPW-8 6 810
PSF-10-SS 適合 M10 3 22 4 1.5 3 20/75 PPW-10 9 900
PSF-12-SS 適合 M12 4 28 6 2.7 4 45/120 PPW-12 16 1,200
PSF-16-SS 適合 M16 5 32 7.5 3.2 5 64/160 PPW-16 35 1,470
PSF-20-SS 適合 M20 7 40 10 3.5 6 75/195 66 2,240
PSF-24-SS 適合 M24 10 52 12 3.5 8 75/245 PPW-24 120 3,320
