NBK鍋屋バイテック会社　PSP ショートストロークプランジャ

●　PSP ショートストロークプランジャ

	Short Stroke Plunger with Nylon Lock PSP ショートストロークプランジャ ゆるみ止めのためのナイロン溶着つきです（M3・M4を除く）。 PSP-N はピンがプラスティック製。ワークを傷つけません。 ピン側からの取りつけ・取りはずしには専用のプランジャレンチ PPW をご使用ください。 受け側には耐摩耗性にすぐれたボールボタン BB をご使用ください。 材質・仕上げ 記号 本体 ピン スプリング ゆるみ止め PSP S45C、四三酸化鉄皮膜（黒） S45C（硬度56～60HRC）、三価クロメート処理 SWPB ナイロン溶着 PSP-S S45C、四三酸化鉄皮膜（黒） S45C（硬度56～60HRC）、四三酸化鉄皮膜（黒） SWPB ナイロン溶着 PSP-Z S45C、無電解ニッケルメッキ S45C（硬度56～60HRC）、四三酸化鉄皮膜（黒） SWPB ナイロン溶着 PSP-N S45C、四三酸化鉄皮膜（黒） ナイロン66（白） SWPB ナイロン溶着

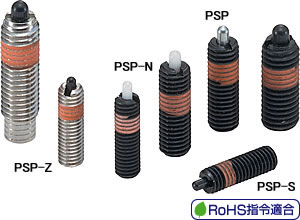

PSP （軽荷重） PSP-S （重荷重） PSP-N （プラスティックピン・軽荷重）
PSP-Z （極重荷重）

型　　　式 定価（円）（） 　 PSP-3×1.5 670 （税別）（送料別）価格は都度、お問い合わせください PSP-3×3 780 （税別）（送料別）価格は都度、お問い合わせください PSP-4×2 710 （税別）（送料別）価格は都度、お問い合わせください PSP-4×4 780 （税別）（送料別）価格は都度、お問い合わせください PSP-5×3 550 （税別）（送料別）価格は都度、お問い合わせください PSP-5B×3 600 （税別）（送料別）価格は都度、お問い合わせください PSP-5×5 780 （税別）（送料別）価格は都度、お問い合わせください PSP-6×3 570 （税別）（送料別）価格は都度、お問い合わせください PSP-6×5 780 （税別）（送料別）価格は都度、お問い合わせください PSP-8×3 670 （税別）（送料別）価格は都度、お問い合わせください PSP-8×4 650 （税別）（送料別）価格は都度、お問い合わせください PSP-8×5 780 （税別）（送料別）価格は都度、お問い合わせください PSP-10×5 760 （税別）（送料別）価格は都度、お問い合わせください PSP-12×5 910 （税別）（送料別）価格は都度、お問い合わせください PSP-3×1.5-S 670 （税別）（送料別）価格は都度、お問い合わせください PSP-3×3-S 780 （税別）（送料別）価格は都度、お問い合わせください PSP-4×2-S 710 （税別）（送料別）価格は都度、お問い合わせください PSP-4B×2-S 570 （税別）（送料別）価格は都度、お問い合わせください PSP-4×4-S 780 （税別）（送料別）価格は都度、お問い合わせください PSP-5×3-S 550 （税別）（送料別）価格は都度、お問い合わせください PSP-5×5-S 780 （税別）（送料別）価格は都度、お問い合わせください PSP-6×3-S 570 （税別）（送料別）価格は都度、お問い合わせください PSP-6×5-S 780 （税別）（送料別）価格は都度、お問い合わせください PSP-8×3-S 670 （税別）（送料別）価格は都度、お問い合わせください PSP-8×4-S 650 （税別）（送料別）価格は都度、お問い合わせください PSP-8×5-S 780 （税別）（送料別）価格は都度、お問い合わせください PSP-10×5-S 760 （税別）（送料別）価格は都度、お問い合わせください PSP-12×5-S 910 （税別）（送料別）価格は都度、お問い合わせください PSP-5×3-N 800 （税別）（送料別）価格は都度、お問い合わせください PSP-5×5-N 870 （税別）（送料別）価格は都度、お問い合わせください PSP-6×3-N 800 （税別）（送料別）価格は都度、お問い合わせください PSP-6×5-N 870 （税別）（送料別）価格は都度、お問い合わせください PSP-8×3-N 930 （税別）（送料別）価格は都度、お問い合わせください PSP-8×5-N 870 （税別）（送料別）価格は都度、お問い合わせください PSP-10×5-N 970 （税別）（送料別）価格は都度、お問い合わせください PSP-12×5-N 1,010 （税別）（送料別）価格は都度、お問い合わせください PSP-8×3-Z 700 （税別）（送料別）価格は都度、お問い合わせください PSP-8×5-Z 840 （税別）（送料別）価格は都度、お問い合わせください PSP-10×5-Z 840 （税別）（送料別）価格は都度、お問い合わせください PSP-12×5-Z 1,010 （税別）（送料別）価格は都度、お問い合わせください

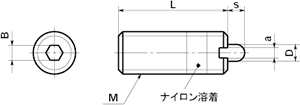

●特徴： ●仕様： 品番 RoHS 指令適合 M s L D a B 荷重(N) min./max. 適用レンチ PPW 質量 (g) 価格 (円) PSP-3×1.5 適合 M3 1.5 10 1.1 0.4 0.9 0.49/1 － 0.3 670 PSP-3×3 適合 M3 3 15 1.1 0.4 0.9 0.29/1 － 0.6 780 PSP-4×2 適合 M4 2 15 1.6 0.6 1.3 1/2 － 0.7 710 PSP-4×4 適合 M4 4 24 1.6 0.6 1.3 0.59/2 － 1.6 780 PSP-5×3 適合 M5 3 20 2 1.2 1.5 2/9.8 PPW-5 2 550 PSP-5B×3 適合 M5 3 13 2 1.2 1.5 1/7.8 PPW-5 1.2 600 PSP-5×5 適合 M5 5 27 2 1.2 1.5 2/9.8 PPW-5 3 780 PSP-6×3 適合 M6 3 25 2.5 1.3 2 2.9/9.8 PPW-6 3 570 PSP-6×5 適合 M6 5 30 2.5 1.3 2 2/9.8 PPW-6 4 780 PSP-8×3 適合 M8 3 25 3.1 1.5 2.5 5.9/9.8 PPW-8 6 670 PSP-8×4 適合 M8 4 25 3.1 1.5 2.5 2.9/9.8 PPW-8 6 650 PSP-8×5 適合 M8 5 27 3.1 1.5 2.5 2/9.8 PPW-8 9 780 PSP-10×5 適合 M10 5 30 3.8 1.5 3 2.9/15 PPW-10 11 760 PSP-12×5 適合 M12 5 30 5.5 2.7 4 2/9.8 PPW-12 15 910 PSP-3×1.5-S 適合 M3 1.5 10 1.1 0.4 0.9 0.49/2.9 － 0.3 670 PSP-3×3-S 適合 M3 3 15 1.1 0.4 0.9 0.78/2.9 － 0.6 780 PSP-4×2-S 適合 M4 2 15 1.6 0.6 1.3 2.9/8.8 － 0.7 710 PSP-4B×2-S 適合 M4 2 12 1.6 0.6 0.9 2/9.8 － 0.7 570 PSP-4×4-S 適合 M4 4 24 1.6 0.6 1.3 2/8.8 － 1.6 780 PSP-5×3-S 適合 M5 3 20 2 1.2 1.5 3.9/20 PPW-5 2 550 PSP-5×5-S 適合 M5 5 27 2 1.2 1.5 2.9/19.6 PPW-5 3 780 PSP-6×3-S 適合 M6 3 25 2.5 1.3 2 7.8/25 PPW-6 3 570 PSP-6×5-S 適合 M6 5 30 2.5 1.3 2 4.9/29.4 PPW-6 4 780 PSP-8×3-S 適合 M8 3 25 3.1 1.5 2.5 14.7/29.4 PPW-8 6 670 PSP-8×4-S 適合 M8 4 25 3.1 1.5 2.5 7.8/29 PPW-8 6 650 PSP-8×5-S 適合 M8 5 27 3.1 1.5 2.5 7.8/29.4 PPW-8 9 780 PSP-10×5-S 適合 M10 5 30 3.8 1.5 3 9.8/49 PPW-10 11 760 PSP-12×5-S 適合 M12 5 30 5.5 2.7 4 9.8/49 PPW-12 15 910 PSP-5×3-N 適合 M5 3 20 2 1.2 1.5 2/9.8 PPW-5 2 800 PSP-5×5-N 適合 M5 5 27 2 1.2 1.5 2/9.8 PPW-5 3 870 PSP-6×3-N 適合 M6 3 25 2.5 1.3 2 5.9/9.8 PPW-6 3 800 PSP-6×5-N 適合 M6 5 30 2.5 1.3 2 2/9.8 PPW-6 4 870 PSP-8×3-N 適合 M8 3 25 3.1 1.5 2.5 5.9/9.8 PPW-8 6 930 PSP-8×5-N 適合 M8 5 27 3.1 1.5 2.5 2.9/9.8 PPW-8 9 870 PSP-10×5-N 適合 M10 5 30 3.8 1.5 3 5.9/14.7 PPW-10 11 970 PSP-12×5-N 適合 M12 5 30 5.5 2.7 4 5.9/14.7 PPW-12 15 1,010 unit:mm 品番 RoHS 指令適合 M s L L1 D a B 荷重(N) min./max. 適用レンチ PPW 質量 (g) 価格 (円) PSP-8×3-Z 適合 M8 3 27 27 3.1 1.5 2.5 35.3/41.2 PPW-8 7 700 PSP-8×5-Z 適合 M8 5 30 35 3.1 1.5 2.5 14.7/41.2 PPW-8 10 840 PSP-10×5-Z 適合 M10 5 30 35 3.8 1.5 3 15.7/62.8 PPW-10 11 840 PSP-12×5-Z 適合 M12 5 35 43 5.5 2.7 4 37.2/98.1 PPW-12 21 1,010
