NBK鍋屋バイテック会社　PWF ダブルボールプランジャ

●　PWF ダブルボールプランジャ

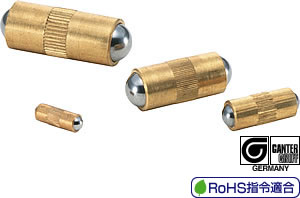

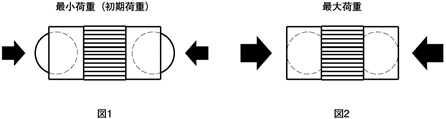

	Miniature Double Ball Plunger -GN614.2- PWF ダブルボールプランジャ 両側にボールを内蔵したミニボールプランジャ。 両側面での位置ぎめが可能です。 取りつけは圧入するだけ。外周に加工されたローレットで回転を防止します。相手側の穴加工公差はH8としてください。 受け側には耐摩耗性にすぐれたボールボタン BB をご使用ください。 材質・仕上げ 本体：真鍮 ボール：SUS440C（硬度54～60HRC） スプリング：SUS631J1 最小荷重（初期荷重）は両側のボールのうちのどちらか一方が沈み始めるときの荷重を表わします（図1）。 最大荷重は両側のボールが沈みきった状態における荷重を表わします（図2）。

型　　　式 定価（円）（） 　 PWF-2.5 780 （税別）（送料別）価格は都度、お問い合わせください PWF-3 780 （税別）（送料別）価格は都度、お問い合わせください PWF-4 810 （税別）（送料別）価格は都度、お問い合わせください PWF-5 820 （税別）（送料別）価格は都度、お問い合わせください PWF-7 920 （税別）（送料別）価格は都度、お問い合わせください PWF-8 980 （税別）（送料別）価格は都度、お問い合わせください

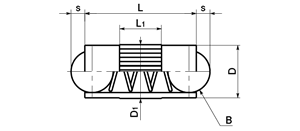

●特徴： ●仕様： 品番 RoHS 指令適合 D D1 0～+0.05 L L1 s B 荷重(Ｎ) min./max. 適応ボールボタン BB 質量 (g) 価格 (円) PWF-2.5 適合 2.5 2.52 5.3 2.5 0.65 2 1.3/2.5 － 0.1 780 PWF-3 適合 3 3.02 7.3 2.5 0.8 2.5 2/4.5 － 0.2 780 PWF-4 適合 4 4.03 9 3 0.9 3 2.5/7.5 BB-4 0.6 810 PWF-5 適合 5 5.03 10.8 3 1.2 4 3.5/8 BB-5 1.2 820 PWF-7 適合 7 7.03 14 4 2 6 4/12 BB-6 3 920 PWF-8 適合 8 8.03 18 4 2.1 6.5 6/15 BB-8 5 980
