NBK鍋屋バイテック会社 FBCA·FBCS クロスブラケット

●　 FBCA·FBCS クロスブラケット

	Cross Bracket Clamping Type FBCA·FBCS クロスブラケット 搬送ラインの側面パネルやアルミフレームなどとシャフトを連結するブラケット。 市販のアルミフレームの溝ピッチ・固定用ナットのねじ径に適応しています。 クランピングタイプ。シャフトの取りつけ・取りはずしが容易。しかもシャフトを傷つけません。 取りつけとシャフトの固定が同時にできます。 軽量なアルミニウム製と耐蝕性にすぐれたステンレス製を標準化。 FBCA-C―――――― アルミニウム製 FBCS-C―――――― ステンレス製 丸シャフトと角シャフトのいずれにも使用できます。 全製品に六角穴付きボルトが付属しています。 材質・仕上げ 本体：A6063、バレル研磨 ―――――――――――― FBCA-C 　　　SUS304、バレル研磨 ――――――――――― FBCS-C ねじ：SUSXM7 ――――――――――――――――― FBCA-C 　　　SUSXM7、二硫化モリブデンコーティング ―― FBCS-C 使用例 アルミフレームと組み合わせて。

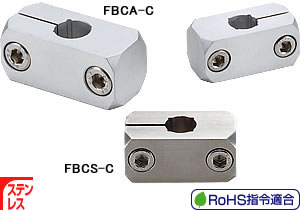

FBCA-C （アルミニウム製） FBCS-C （ステンレス製）

型　　　式 定価（円）（） 　 FBCA-M4-10-C 1,450 （税別）（送料別）価格は都度、お問い合わせください FBCA-M4-12-C 1,520 （税別）（送料別）価格は都度、お問い合わせください FBCA-M5-10-C 1,450 （税別）（送料別）価格は都度、お問い合わせください FBCA-M5-12-C 1,520 （税別）（送料別）価格は都度、お問い合わせください FBCA-M6-10-C 1,550 （税別）（送料別）価格は都度、お問い合わせください FBCA-M6-12-C 1,550 （税別）（送料別）価格は都度、お問い合わせください FBCA-M6-15-C 1,660 （税別）（送料別）価格は都度、お問い合わせください FBCA-M8-10-C 1,820 （税別）（送料別）価格は都度、お問い合わせください FBCA-M8-12-C 1,820 （税別）（送料別）価格は都度、お問い合わせください FBCA-M8-15-C 1,820 （税別）（送料別）価格は都度、お問い合わせください FBCA-M8-20-C 2,030 （税別）（送料別）価格は都度、お問い合わせください FBCS-M4-10-C 2,410 （税別）（送料別）価格は都度、お問い合わせください FBCS-M4-12-C 2,570 （税別）（送料別）価格は都度、お問い合わせください FBCS-M5-10-C 2,410 （税別）（送料別）価格は都度、お問い合わせください FBCS-M5-12-C 2,570 （税別）（送料別）価格は都度、お問い合わせください FBCS-M6-10-C 2,670 （税別）（送料別）価格は都度、お問い合わせください FBCS-M6-12-C 2,670 （税別）（送料別）価格は都度、お問い合わせください FBCS-M6-15-C 2,900 （税別）（送料別）価格は都度、お問い合わせください FBCS-M8-10-C 3,370 （税別）（送料別）価格は都度、お問い合わせください FBCS-M8-12-C 3,370 （税別）（送料別）価格は都度、お問い合わせください FBCS-M8-15-C 3,370 （税別）（送料別）価格は都度、お問い合わせください FBCS-M8-20-C 3,970 （税別）（送料別）価格は都度、お問い合わせください

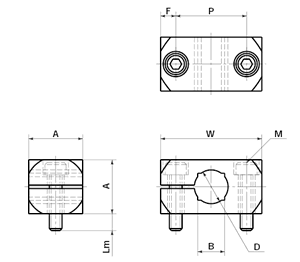

●特徴： ●仕様： 品番 RoHS 指令適合 M DH8* BH11* A W P F Lm 質量(g) 価格(円) FBCA-M4-10-C 適合 M4×16 10 8 16 32 20 6 4.4 18 1,450 FBCA-M4-12-C 適合 M4×20 12 10 19 32 20 6 5.4 25 1,520 FBCA-M5-10-C 適合 M5×16 10 8 16 32 20 6 5.4 19 1,450 FBCA-M5-12-C 適合 M5×20 12 10 19 32 20 6 6.4 25 1,520 FBCA-M6-10-C 適合 M6×20 10 8 19 43 30 6.5 7.5 38 1,550 FBCA-M6-12-C 適合 M6×20 12 10 19 43 30 6.5 7.5 36 1,550 FBCA-M6-15-C 適合 M6×22 15 12 22 43 30 6.5 6.5 45 1,660 FBCA-M8-10-C 適合 M8×25 10 8 25 56 40 8 8.6 89 1,820 FBCA-M8-12-C 適合 M8×25 12 10 25 56 40 8 8.6 87 1,820 FBCA-M8-15-C 適合 M8×25 15 12 25 56 40 8 8.6 82 1,820 FBCA-M8-20-C 適合 M8×30 20 16 30 56 40 8 8.6 110 2,030 FBCS-M4-10-C 適合 M4×16 10 8 16 32 20 6 4.4 55 2,410 FBCS-M4-12-C 適合 M4×20 12 10 19 32 20 6 5.4 74 2,570 FBCS-M5-10-C 適合 M5×16 10 8 16 32 20 6 5.4 55 2,410 FBCS-M5-12-C 適合 M5×20 12 10 19 32 20 6 6.4 75 2,570 FBCS-M6-10-C 適合 M6×20 10 8 19 43 30 6.5 7.5 111 2,670 FBCS-M6-12-C 適合 M6×20 12 10 19 43 30 6.5 7.5 106 2,670 FBCS-M6-15-C 適合 M6×22 15 12 22 43 30 6.5 6.5 135 2,900 FBCS-M8-10-C 適合 M8×25 10 8 25 56 40 8 8.6 263 3,370 FBCS-M8-12-C 適合 M8×25 12 10 25 56 40 8 8.6 256 3,370 FBCS-M8-15-C 適合 M8×25 15 12 25 56 40 8 8.6 244 3,370 FBCS-M8-20-C 適合 M8×30 20 16 30 56 40 8 8.6 327 3,970 *スリット加工前の寸法許容差です。
