NBK鍋屋バイテック会社 FCCA-C·FCCS-C クロスクランパ

●  FCCA-C·FCCS-C クロスクランパ

NBK鍋屋バイテック会社 FCCA-C·FCCS-C クロスクランパ

Cross Clamper Clamping Type

FCCA-C·FCCS-C クロスクランパ

  • 2本のシャフトをクロスに連結するクランパ。
  • クランピングタイプ。シャフトの取りつけ・取りはずしが容易。しかもシャフトを傷つけません。
  • 搬送ラインの側面ガイドやセンサの調整に便利です。
  • 軽量なアルミニウム製と耐蝕性にすぐれたステンレス製を標準化。
  • FCCA-C――――― アルミニウム製
  • FCCS-C――――― ステンレス製
  • 丸シャフトと角シャフトのいずれにもに使用できます。
  • 全製品に六角穴付きボルトが付属しています。
  • 材質・仕上げ
  • 本体:A6063、バレル研磨 ――――――――――――― FCCA-C
  •    SUS304、バレル研磨 ―――――――――――― FCCS-C
  • ねじ:SUSXM7 ―――――――――――――――――― FCCA-C
  •    SUSXM7、二硫化モリブデンコーティング ―― FCCS-C
  • 使用例
  • NBK鍋屋バイテック会社 FCCA-C·FCCS-C クロスクランパ

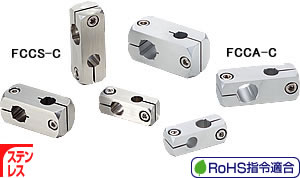

FCCA-C (アルミニウム製)

FCCS-C (ステンレス製)

NBK鍋屋バイテック会社 FCCA-C·FCCS-C クロスクランパ
型   式
定価(円)()
FCCA-8-8-C 1,730 (税別)(送料別)価格は都度、お問い合わせください
FCCA-8-10-C 1,980 (税別)(送料別)価格は都度、お問い合わせください
FCCA-10-10-C 1,980 (税別)(送料別)価格は都度、お問い合わせください
FCCA-10-12-C 2,280 (税別)(送料別)価格は都度、お問い合わせください
FCCA-10-15-C 2,640 (税別)(送料別)価格は都度、お問い合わせください
FCCA-12-12-C 2,280 (税別)(送料別)価格は都度、お問い合わせください
FCCA-12-15-C 2,640 (税別)(送料別)価格は都度、お問い合わせください
FCCA-12-20-C 3,140 (税別)(送料別)価格は都度、お問い合わせください
FCCA-15-15-C 2,640 (税別)(送料別)価格は都度、お問い合わせください
FCCA-15-20-C 3,140 (税別)(送料別)価格は都度、お問い合わせください
FCCA-20-20-C 3,140 (税別)(送料別)価格は都度、お問い合わせください
FCCS-8-8-C 2,370 (税別)(送料別)価格は都度、お問い合わせください
FCCS-8-10-C 2,770 (税別)(送料別)価格は都度、お問い合わせください
FCCS-10-10-C 2,770 (税別)(送料別)価格は都度、お問い合わせください
FCCS-10-12-C 3,180 (税別)(送料別)価格は都度、お問い合わせください
FCCS-10-15-C 3,700 (税別)(送料別)価格は都度、お問い合わせください
FCCS-12-12-C 3,180 (税別)(送料別)価格は都度、お問い合わせください
FCCS-12-15-C 3,700 (税別)(送料別)価格は都度、お問い合わせください
FCCS-12-20-C 4,440 (税別)(送料別)価格は都度、お問い合わせください
FCCS-15-15-C 3,700 (税別)(送料別)価格は都度、お問い合わせください
FCCS-15-20-C 4,440 (税別)(送料別)価格は都度、お問い合わせください
FCCS-20-20-C 4,440 (税別)(送料別)価格は都度、お問い合わせください

特徴:

仕様:
品番 RoHS
指令適合

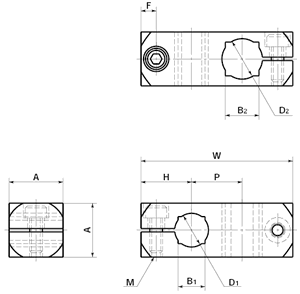

D1H8* D2H8* B1H11* B2H11* A W P H F M 質量(g) 価格(円)
FCCA-8-8-C 適合 8 8 - - 12 32 10 11 4 M3 9 1,730
FCCA-8-10-C 適合 8 10 - 8 14 40 12 14 4.5 M4 16 1,980
FCCA-10-10-C 適合 10 10 8 8 14 40 12 14 4.5 M4 15 1,980
FCCA-10-12-C 適合 10 12 8 10 16 45 15 15 4.5 M4 22 2,280
FCCA-10-15-C 適合 10 15 8 12 19 55 19 18 5.5 M5 39 2,640
FCCA-12-12-C 適合 12 12 10 10 16 45 15 15 4.5 M4 21 2,280
FCCA-12-15-C 適合 12 15 10 12 19 55 19 18 5.5 M5 38 2,640
FCCA-12-20-C 適合 12 20 10 16 25 64 24 20 5.5 M5 77 3,140
FCCA-15-15-C 適合 15 15 12 12 19 55 19 18 5.5 M5 34 2,640
FCCA-15-20-C 適合 15 20 12 16 25 64 24 20 5.5 M5 73 3,140
FCCA-20-20-C 適合 20 20 16 16 25 64 24 20 5.5 M5 64 3,140
FCCS-8-8-C 適合 8 8 - - 12 32 10 11 4 M3 26 2,370
FCCS-8-10-C 適合 8 10 - 8 14 40 12 14 4.5 M4 46 2,770
FCCS-10-10-C 適合 10 10 8 8 14 40 12 14 4.5 M4 43 2,770
FCCS-10-12-C 適合 10 12 8 10 16 45 15 15 4.5 M4 65 3,180
FCCS-10-15-C 適合 10 15 8 12 19 55 19 18 5.5 M5 116 3,700
FCCS-12-12-C 適合 12 12 10 10 16 45 15 15 4.5 M4 61 3,180
FCCS-12-15-C 適合 12 15 10 12 19 55 19 18 5.5 M5 111 3,700
FCCS-12-20-C 適合 12 20 10 16 25 64 24 20 5.5 M5 229 4,440
FCCS-15-15-C 適合 15 15 12 12 19 55 19 18 5.5 M5 102 3,700
FCCS-15-20-C 適合 15 20 12 16 25 64 24 20 5.5 M5 217 4,440
FCCS-20-20-C 適合 20 20 16 16 25 64 24 20 5.5 M5 190 4,440

*スリット加工前の寸法許容差です。

  • クランピングタイプのクロスクランパ FCCA FCCS があります。
