NBK鍋屋バイテック会社 FCCA·FCCS クロスクランパ

●  FCCA·FCCS クロスクランパ

FCCA·FCCS クロスクランパA

Cross Clamper Setscrew Type

FCCA·FCCS クロスクランパ

  • 2本のシャフトをクロスに連結するクランパ。
  • 六角穴付き止めねじでシャフトを固定します。コストパフォーマンスにすぐれています。
  • 搬送ラインの側面ガイドやセンサの調整に便利です。
  • 軽量なアルミニウム製と耐蝕性にすぐれたステンレス製を標準化。
  • FCCA―――――― アルミニウム製
  • FCCS―――――― ステンレス製
  • 丸シャフトと角シャフトのいずれにも使用できます。
  • 全製品に六角穴付き止めねじが付属しています。
  • 材質・仕上げ
  • 本体:A6063、バレル研磨―――――FCCA
  •    SUS304、バレル研磨――――FCCS
  • ねじ:SUSXM7
  • 使用例
  • プラクランプレバー LEMS およびスケールステッカ FSS と組み合わせて。

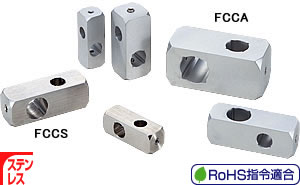

  • FCCA·FCCS クロスクランパ

FCCA (アルミニウム製)

FCCS (ステンレス製)

FCCA·FCCS クロスクランパ
型   式
定価(円)()
FCCA-8-8 1,430 (税別)(送料別)価格は都度、お問い合わせください
FCCA-8-10 1,510 (税別)(送料別)価格は都度、お問い合わせください
FCCA-10-10 1,510 (税別)(送料別)価格は都度、お問い合わせください
FCCA-10-12 1,580 (税別)(送料別)価格は都度、お問い合わせください
FCCA-10-15 1,710 (税別)(送料別)価格は都度、お問い合わせください
FCCA-12-12 1,580 (税別)(送料別)価格は都度、お問い合わせください
FCCA-12-15 1,710 (税別)(送料別)価格は都度、お問い合わせください
FCCA-12-20 1,970 (税別)(送料別)価格は都度、お問い合わせください
FCCA-15-15 1,710 (税別)(送料別)価格は都度、お問い合わせください
FCCA-15-20 1,970 (税別)(送料別)価格は都度、お問い合わせください
FCCA-20-20 1,970 (税別)(送料別)価格は都度、お問い合わせください
FCCS-8-8 2,010 (税別)(送料別)価格は都度、お問い合わせください
FCCS-8-10 2,160 (税別)(送料別)価格は都度、お問い合わせください
FCCS-10-10 2,160 (税別)(送料別)価格は都度、お問い合わせください
FCCS-10-12 2,330 (税別)(送料別)価格は都度、お問い合わせください
FCCS-10-15 2,630 (税別)(送料別)価格は都度、お問い合わせください
FCCS-12-12 2,330 (税別)(送料別)価格は都度、お問い合わせください
FCCS-12-15 2,630 (税別)(送料別)価格は都度、お問い合わせください
FCCS-12-20 3,250 (税別)(送料別)価格は都度、お問い合わせください
FCCS-15-15 2,630 (税別)(送料別)価格は都度、お問い合わせください
FCCS-15-20 3,250 (税別)(送料別)価格は都度、お問い合わせください
FCCS-20-20 3,250 (税別)(送料別)価格は都度、お問い合わせください

特徴:

仕様:
品番 RoHS
指令適合

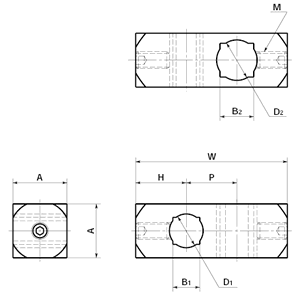

D1H8 D2H8 B1H11 B2H11 A W P H M 質量(g) 価格(円)
FCCA-8-8 適合 8 8 - - 12 32 10 11 M4 9 1,430
FCCA-8-10 適合 8 10 - 8 14 40 12 14 M4 16 1,510
FCCA-10-10 適合 10 10 8 8 14 40 12 14 M4 15 1,510
FCCA-10-12 適合 10 12 8 10 16 45 15 15 M5 23 1,580
FCCA-10-15 適合 10 15 8 12 19 55 19 18 M5 41 1,710
FCCA-12-12 適合 12 12 10 10 16 45 15 15 M5 21 1,580
FCCA-12-15 適合 12 15 10 12 19 55 19 18 M5 39 1,710
FCCA-12-20 適合 12 20 10 16 25 64 24 20 M6 79 1,970
FCCA-15-15 適合 15 15 12 12 19 55 19 18 M5 35 1,710
FCCA-15-20 適合 15 20 12 16 25 64 24 20 M6 75 1,970
FCCA-20-20 適合 20 20 16 16 25 64 24 20 M6 66 1,970
FCCS-8-8 適合 8 8 - - 12 32 10 11 M4 27 2,010
FCCS-8-10 適合 8 10 - 8 14 40 12 14 M4 48 2,160
FCCS-10-10 適合 10 10 8 8 14 40 12 14 M4 45 2,160
FCCS-10-12 適合 10 12 8 10 16 45 15 15 M5 68 2,330
FCCS-10-15 適合 10 15 8 12 19 55 19 18 M5 120 2,630
FCCS-12-12 適合 12 12 10 10 16 45 15 15 M5 63 2,330
FCCS-12-15 適合 12 15 10 12 19 55 19 18 M5 115 2,630
FCCS-12-20 適合 12 20 10 16 25 64 24 20 M6 235 3,250
FCCS-15-15 適合 15 15 12 12 19 55 19 18 M5 105 2,630
FCCS-15-20 適合 15 20 12 16 25 64 24 20 M6 222 3,250
FCCS-20-20 適合 20 20 16 16 25 64 24 20 M6 194 3,250
  • クランピングタイプのクロスクランパ FCCA-C FCCS-C があります。
