NBK鍋屋バイテック会社 FCFA-C·FCFS-C フリークロスクランパ

●  FCFA-C·FCFS-C フリークロスクランパ

FCFA-C·FCFS-C フリークロスクランパ

Free Cross Clamper Clamping Type

FCFA-C·FCFS-C フリークロスクランパ

  • 2本のシャフトを任意の角度で連結するクランパ。
  • 片側はクランピングタイプ。シャフトの取りつけ・取りはずしおよび角度調整が容易。しかもシャフトを傷つけません。
  • 搬送ラインの側面ガイドやセンサの調整に便利です。
  • 軽量なアルミニウム製と耐蝕性にすぐれたステンレス製を標準化。
  • FCFA-C―――――― アルミニウム製
  • FCFS-C―――――― ステンレス製
  • 丸シャフトと角シャフトのいずれにも使用できます。
  • 全製品に六角穴付きボルトおよび六角穴付き止めねじが付属しています。
  • 材質・仕上げ
  • 本体:A6063、バレル研磨 ――――――――――――― FCFA-C
  •    SUS304、バレル研磨 ―――――――――――― FCFS-C
  • ねじ:SUSXM7 ―――――――――――――――――― FCFA-C
  •    SUSXM7、二硫化モリブデンコーティング ―― FCFS-C
  • 連結シャフト:SUS304
  • 使用例
  • センサの固定に。

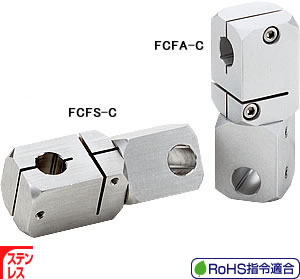

  • FCFA-C·FCFS-C フリークロスクランパ

FCFA-C (アルミニウム製)

FCFS-C (ステンレス製)

FCFA-C·FCFS-C フリークロスクランパ
型   式
定価(円)()
FCFA-8C-8 3,760 (税別)(送料別)価格は都度、お問い合わせください
FCFA-8C-10 3,760 (税別)(送料別)価格は都度、お問い合わせください
FCFA-10C-10 3,760 (税別)(送料別)価格は都度、お問い合わせください
FCFA-10C-12 4,240 (税別)(送料別)価格は都度、お問い合わせください
FCFA-10C-15 4,970 (税別)(送料別)価格は都度、お問い合わせください
FCFA-12C-12 4,240 (税別)(送料別)価格は都度、お問い合わせください
FCFA-12C-15 4,970 (税別)(送料別)価格は都度、お問い合わせください
FCFA-12C-20 6,070 (税別)(送料別)価格は都度、お問い合わせください
FCFA-15C-15 4,970 (税別)(送料別)価格は都度、お問い合わせください
FCFA-15C-20 6,070 (税別)(送料別)価格は都度、お問い合わせください
FCFA-20C-20 6,070 (税別)(送料別)価格は都度、お問い合わせください
FCFS-8C-8 5,170 (税別)(送料別)価格は都度、お問い合わせください
FCFS-8C-10 5,170 (税別)(送料別)価格は都度、お問い合わせください
FCFS-10C-10 5,170 (税別)(送料別)価格は都度、お問い合わせください
FCFS-10C-12 5,940 (税別)(送料別)価格は都度、お問い合わせください
FCFS-10C-15 7,520 (税別)(送料別)価格は都度、お問い合わせください
FCFS-12C-12 5,940 (税別)(送料別)価格は都度、お問い合わせください
FCFS-12C-15 7,520 (税別)(送料別)価格は都度、お問い合わせください
FCFS-12C-20 10,700 (税別)(送料別)価格は都度、お問い合わせください
FCFS-15C-15 7,520 (税別)(送料別)価格は都度、お問い合わせください
FCFS-15C-20 10,700 (税別)(送料別)価格は都度、お問い合わせください
FCFS-20C-20 10,700 (税別)(送料別)価格は都度、お問い合わせください

特徴:

仕様:
品番 RoHS
指令適合

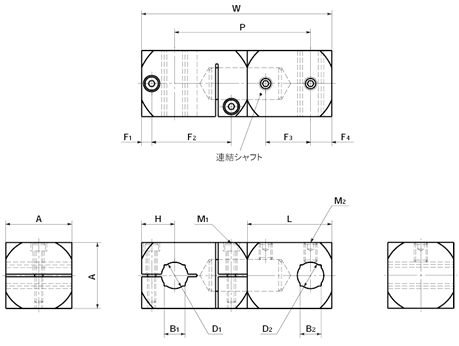

D1H8* D2H8 B1H11* B2H11 A W L P H F1 F2 F3 F4 M1 M2 質量(g) 価格(円)
FCFA-8C-8 適合 8 8 - - 22 63 28 45 11 3.7 25.8 15 7 M3 M4 83 3,760
FCFA-8C-10 適合 8 10 - 8 22 63 28 45 11 3.7 25.8 15 7 M3 M4 81 3,760
FCFA-10C-10 適合 10 10 8 8 22 63 28 45 11 3.7 25.8 15 7 M3 M4 80 3,760
FCFA-10C-12 適合 10 12 8 10 25 72 32 51.5 12.5 3.8 30.2 17 8 M3 M5 120 4,240
FCFA-10C-15 適合 10 15 8 12 30 90 40 64.5 15.5 4.5 38.5 21 10 M4 M5 224 4,970
FCFA-12C-12 適合 12 12 10 10 25 72 32 51.5 12.5 3.8 30.2 17 8 M3 M5 118 4,240
FCFA-12C-15 適合 12 15 10 12 30 90 40 64.5 15.5 4.5 38.5 21 10 M4 M5 221 4,970
FCFA-12C-20 適合 12 20 10 16 38 113 50 80 20 5.5 48.5 27 13 M5 M5 453 6,070
FCFA-15C-15 適合 15 15 12 12 30 90 40 64.5 15.5 4.5 38.5 21 10 M4 M5 216 4,970
FCFA-15C-20 適合 15 20 12 16 38 113 50 80 20 5.5 48.5 27 13 M5 M5 447 6,070
FCFA-20C-20 適合 20 20 16 16 38 113 50 80 20 5.5 48.5 27 13 M5 M5 433 6,070
FCFS-8C-8 適合 8 8 - - 22 63 28 45 11 3.7 25.8 15 7 M3 M4 218 5,170
FCFS-8C-10 適合 8 10 - 8 22 63 28 45 11 3.7 25.8 15 7 M3 M4 213 5,170
FCFS-10C-10 適合 10 10 8 8 22 63 28 45 11 3.7 25.8 15 7 M3 M4 208 5,170
FCFS-10C-12 適合 10 12 8 10 25 72 32 51.5 12.5 3.8 30.2 17 8 M3 M5 311 5,940
FCFS-10C-15 適合 10 15 8 12 30 90 40 64.5 15.5 4.5 38.5 21 10 M4 M5 570 7,520
FCFS-12C-12 適合 12 12 10 10 25 72 32 51.5 12.5 3.8 30.2 17 8 M3 M5 304 5,940
FCFS-12C-15 適合 12 15 10 12 30 90 40 64.5 15.5 4.5 38.5 21 10 M4 M5 562 7,520
FCFS-12C-20 適合 12 20 10 16 38 113 50 80 20 5.5 48.5 27 13 M5 M5 1147 10,700
FCFS-15C-15 適合 15 15 12 12 30 90 40 64.5 15.5 4.5 38.5 21 10 M4 M5 546 7,520
FCFS-15C-20 適合 15 20 12 16 38 113 50 80 20 5.5 48.5 27 13 M5 M5 1128 10,700
FCFS-20C-20 適合 20 20 16 16 38 113 50 80 20 5.5 48.5 27 13 M5 M5 1086 10,700

*スリット加工前の寸法許容差です。
