NBK鍋屋バイテック会社 FCM·FCF レベリングフット
● FCM·FCF レベリングフット
Leveling Feet -GN343.3・GN343.4-
FCM·FCF レベリングフット
- プラスティックパッドのレベリングフット。
- ねじはスティール製。耐久性にすぐれています。
- FCM―――――― おねじ

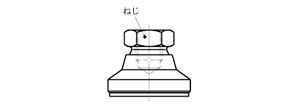

- FCF―――――― めねじ
- パッドは15°まで傾きます。傾斜面での使用に効果的です。
- FCM-G・FCF-Gは滑り止め用のラバーディスクつきです。

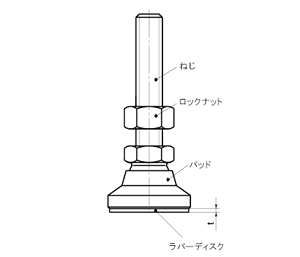

- 材質・仕上げ
- ねじ：SUM22L、三価クロメート処理
- ロックナット：S45C、三価クロメート処理
- パッド：ガラス繊維強化ナイロン6（つや消し黒）
- ラバーディスク：NBR（つや消し黒）、
- 硬度70Hs（JIS A）―――FCM-G FCF-G

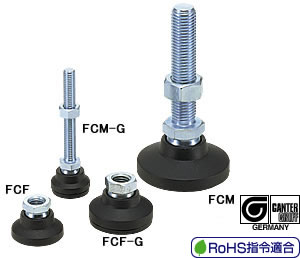

FCM （おねじ・ラバーディスクなし）
FCM-G （おねじ・ラバーディスクつき）
FCF （めねじ・ラバーディスクなし）
FCF-G （めねじ・ラバーディスクつき）
定価（円）（） FCM-25-M8×40 470 （税別）（送料別）価格は都度、お問い合わせください FCM-25-M8×63 600 （税別）（送料別）価格は都度、お問い合わせください FCM-32-M10×50 620 （税別）（送料別）価格は都度、お問い合わせください FCM-32-M10×80 780 （税別）（送料別）価格は都度、お問い合わせください FCM-40-M12×63 780 （税別）（送料別）価格は都度、お問い合わせください FCM-40-M12×100 1,100 （税別）（送料別）価格は都度、お問い合わせください FCM-50-M12×63 890 （税別）（送料別）価格は都度、お問い合わせください FCM-50-M12×100 1,210 （税別）（送料別）価格は都度、お問い合わせください FCM-60-M16×80 1,730 （税別）（送料別）価格は都度、お問い合わせください FCM-60-M16×125 1,900 （税別）（送料別）価格は都度、お問い合わせください FCM-25-M8×40-G 990 （税別）（送料別）価格は都度、お問い合わせください FCM-25-M8×63-G 1,100 （税別）（送料別）価格は都度、お問い合わせください FCM-32-M10×50-G 1,170 （税別）（送料別）価格は都度、お問い合わせください FCM-32-M10×80-G 1,350 （税別）（送料別）価格は都度、お問い合わせください FCM-40-M12×63-G 1,390 （税別）（送料別）価格は都度、お問い合わせください FCM-40-M12×100-G 1,700 （税別）（送料別）価格は都度、お問い合わせください FCM-50-M12×63-G 1,610 （税別）（送料別）価格は都度、お問い合わせください FCM-50-M12×100-G 1,920 （税別）（送料別）価格は都度、お問い合わせください FCM-60-M16×80-G 2,550 （税別）（送料別）価格は都度、お問い合わせください FCM-60-M16×125-G 2,720 （税別）（送料別）価格は都度、お問い合わせください FCF-25-M8 410 （税別）（送料別）価格は都度、お問い合わせください FCF-32-M10 520 （税別）（送料別）価格は都度、お問い合わせください FCF-40-M12 590 （税別）（送料別）価格は都度、お問い合わせください FCF-50-M12 700 （税別）（送料別）価格は都度、お問い合わせください FCF-60-M16 950 （税別）（送料別）価格は都度、お問い合わせください FCF-25-M8-G 920 （税別）（送料別）価格は都度、お問い合わせください FCF-32-M10-G 1,070 （税別）（送料別）価格は都度、お問い合わせください FCF-40-M12-G 1,150 （税別）（送料別）価格は都度、お問い合わせください FCF-50-M12-G 1,360 （税別）（送料別）価格は都度、お問い合わせください FCF-60-M16-G 1,730 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
●仕様：
品番 RoHS

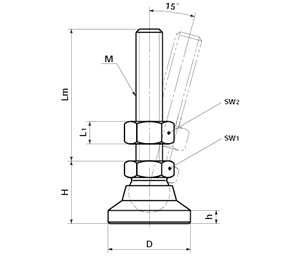

指令適合D M Lm H h sw1 sw2 L1 許容荷重(N) 質量(g) 価格（円） FCM-25-M8×40 適合 25 M8 40 19 4 13 13 6.8 5000 35 470 FCM-25-M8×63 適合 25 M8 63 19 4 13 13 6.8 5000 43 600 FCM-32-M10×50 適合 32 M10 50 23 5 16 16 8.4 7000 64 620 FCM-32-M10×80 適合 32 M10 80 23 5 16 16 8.4 7000 80 780 FCM-40-M12×63 適合 40 M12 63 26 6 18 18 10.8 10000 97 780 FCM-40-M12×100 適合 40 M12 100 26 6 18 18 10.8 10000 134 1,100 FCM-50-M12×63 適合 50 M12 63 28 7 18 18 10.8 10000 112 890 FCM-50-M12×100 適合 50 M12 100 28 7 18 18 10.8 10000 138 1,210 FCM-60-M16×80 適合 60 M16 80 36 8.5 24 24 14.8 14000 229 1,730 FCM-60-M16×125 適合 60 M16 125 36 8.5 24 24 14.8 14000 307 1,900
unit:mm 品番 RoHS
指令適合t D M Lm H h sw1 sw2 L1 許容荷重(N) 質量(g) 価格（円） FCM-25-M8×40-G 適合 3 25 M8 40 19 4 13 13 6.8 5000 36 990 FCM-25-M8×63-G 適合 3 25 M8 63 19 4 13 13 6.8 5000 44 1,100 FCM-32-M10×50-G 適合 3 32 M10 50 23 5 16 16 8.4 7000 68 1,170 FCM-32-M10×80-G 適合 3 32 M10 80 23 5 16 16 8.4 7000 84 1,350 FCM-40-M12×63-G 適合 3 40 M12 63 26 6 18 18 10.8 10000 111 1,390 FCM-40-M12×100-G 適合 3 40 M12 100 26 6 18 18 10.8 10000 140 1,700 FCM-50-M12×63-G 適合 3 50 M12 63 28 7 18 18 10.8 10000 122 1,610 FCM-50-M12×100-G 適合 3 50 M12 100 28 7 18 18 10.8 10000 148 1,920 FCM-60-M16×80-G 適合 3 60 M16 80 36 8.5 24 24 14.8 14000 244 2,550 FCM-60-M16×125-G 適合 3 60 M16 125 36 8.5 24 24 14.8 14000 322 2,720
unit:mm 品番 RoHS

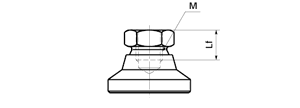

指令適合D M Lf
min.H h sw1 質量(g) 価格（円） FCF-25-M8 適合 25 M8 9 19 4 13 20 410 FCF-32-M10 適合 32 M10 10.5 23 5 16 23 520 FCF-40-M12 適合 40 M12 11.5 26 6 18 36 590 FCF-50-M12 適合 50 M12 11.5 28 7 18 41 700 FCF-60-M16 適合 60 M16 16 36 8.5 24 82 950
unit:mm 品番 RoHS
指令適合t D M Lf
min.H h sw1 質量(g) 価格（円） FCF-25-M8-G 適合 3 25 M8 9 19 4 13 21 920 FCF-32-M10-G 適合 3 32 M10 10.5 23 5 16 27 1,070 FCF-40-M12-G 適合 3 40 M12 11.5 26 6 18 42 1,150 FCF-50-M12-G 適合 3 50 M12 11.5 28 7 18 51 1,360 FCF-60-M16-G 適合 3 60 M16 16 36 8.5 24 97 1,730
