NBK鍋屋バイテック会社 FCTA-C·FCTS-C T-クロスクランパ

●  FCTA-C·FCTS-C T-クロスクランパ

NBK鍋屋バイテック会社 FCTA-C·FCTS-C T-クロスクランパ

T-Cross Clamper Clamping Type

FCTA-C·FCTS-C T-クロスクランパ

  • 2本のシャフトをT字クロスに連結するクランパ。
  • クランピングタイプ。シャフトの取りつけ・取りはずしが容易。しかもシャフトを傷つけません。
  • 省スペースのレイアウトができます。
  • 搬送ラインの側面ガイドやセンサの調整に便利です。
  • 軽量なアルミニウム製と耐蝕性にすぐれたステンレス製を標準化。
  • FCTA-C―――――― アルミニウム製
  • FCTS-C―――――― ステンレス製
  • 丸シャフトと角シャフトのいずれにも使用できます。
  • 全製品に六角穴付きボルトが付属しています。
  • 材質・仕上げ
  • 本体:A6063、バレル研磨 ――――――――――――― FCTA-C
  •    SUS304、バレル研磨 ―――――――――――― FCTS-C
  • ねじ:SUSXM7 ―――――――――――――――――― FCTA-C
  •    SUSXM7、二硫化モリブデンコーティング ――― FCTS-C

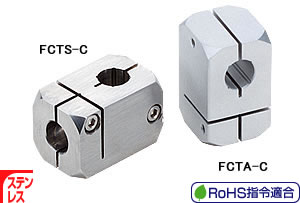

FCTA-C (アルミニウム製)

FCTS-C (ステンレス製)

NBK鍋屋バイテック会社 FCTA-C·FCTS-C T-クロスクランパ
型   式
定価(円)()
FCTA-8-10-C 2,050 (税別)(送料別)価格は都度、お問い合わせください
FCTA-10-10-C 2,050 (税別)(送料別)価格は都度、お問い合わせください
FCTA-10-12-C 2,330 (税別)(送料別)価格は都度、お問い合わせください
FCTA-10-15-C 2,760 (税別)(送料別)価格は都度、お問い合わせください
FCTA-12-12-C 2,330 (税別)(送料別)価格は都度、お問い合わせください
FCTA-12-15-C 2,760 (税別)(送料別)価格は都度、お問い合わせください
FCTA-12-20-C 3,300 (税別)(送料別)価格は都度、お問い合わせください
FCTA-15-15-C 2,760 (税別)(送料別)価格は都度、お問い合わせください
FCTA-15-20-C 3,300 (税別)(送料別)価格は都度、お問い合わせください
FCTA-20-20-C 3,300 (税別)(送料別)価格は都度、お問い合わせください
FCTS-8-10-C 3,010 (税別)(送料別)価格は都度、お問い合わせください
FCTS-10-10-C 3,010 (税別)(送料別)価格は都度、お問い合わせください
FCTS-10-12-C 3,500 (税別)(送料別)価格は都度、お問い合わせください
FCTS-10-15-C 4,450 (税別)(送料別)価格は都度、お問い合わせください
FCTS-12-12-C 3,500 (税別)(送料別)価格は都度、お問い合わせください
FCTS-12-15-C 4,450 (税別)(送料別)価格は都度、お問い合わせください
FCTS-12-20-C 6,200 (税別)(送料別)価格は都度、お問い合わせください
FCTS-15-15-C 4,450 (税別)(送料別)価格は都度、お問い合わせください
FCTS-15-20-C 6,200 (税別)(送料別)価格は都度、お問い合わせください
FCTS-20-20-C 6,200 (税別)(送料別)価格は都度、お問い合わせください

特徴:

仕様:

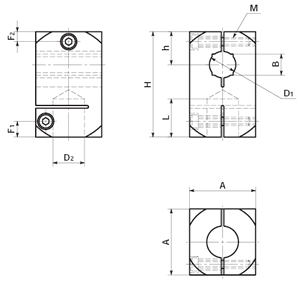

unit:mm
a品番 RoHS
指令適合
D1H8* D2H8* BH11* A H L h F1 F2 F3 M 質量(g) 価格(円)
FCTA-8-10-C 適合 8 10 - 22 35 12.5 11 5.5 3.7 3.5 M3 37 2,050
FCTA-10-10-C 適合 10 10 8 22 35 12.5 11 5.5 3.7 3.5 M3 36 2,050
FCTA-10-12-C 適合 10 12 8 25 40 14.5 12.5 6 3.8 3.8 M3 54 2,330
FCTA-10-15-C 適合 10 15 8 30 50 18 15.5 7 4.5 4.5 M4 101 2,760
FCTA-12-12-C 適合 12 12 10 25 40 14.5 12.5 6 3.8 3.8 M3 52 2,330
FCTA-12-15-C 適合 12 15 10 30 50 18 15.5 7 4.5 4.5 M4 98 2,760
FCTA-12-20-C 適合 12 20 10 38 63 21.5 20 9 5.5 5.3 M5 207 3,300
FCTA-15-15-C 適合 15 15 12 30 50 18 15.5 7 4.5 4.5 M4 93 2,760
FCTA-15-20-C 適合 15 20 12 38 63 21.5 20 9 5.5 5.3 M5 201 3,300
FCTA-20-20-C 適合 20 20 16 38 63 21.5 20 9 5.5 5.3 M5 187 3,300
FCTS-8-10-C 適合 8 10 - 22 35 12.5 11 5.5 3.7 3.5 M3 111 3,010
FCTS-10-10-C 適合 10 10 8 22 35 12.5 11 5.5 3.7 3.5 M3 106 3,010
FCTS-10-12-C 適合 10 12 8 25 40 14.5 12.5 6 3.8 3.8 M3 161 3,500
FCTS-10-15-C 適合 10 15 8 30 50 18 15.5 7 4.5 4.5 M4 300 4,450
FCTS-12-12-C 適合 12 12 10 25 40 14.5 12.5 6 3.8 3.8 M3 154 3,500
FCTS-12-15-C 適合 12 15 10 30 50 18 15.5 7 4.5 4.5 M4 292 4,450
FCTS-12-20-C 適合 12 20 10 38 63 21.5 20 9 5.5 5.3 M5 614 6,200
FCTS-15-15-C 適合 15 15 12 30 50 18 15.5 7 4.5 4.5 M4 276 4,450
FCTS-15-20-C 適合 15 20 12 38 63 21.5 20 9 5.5 5.3 M5 595 6,200
FCTS-20-20-C 適合 20 20 16 38 63 21.5 20 9 5.5 5.3 M5 553 6,200

*スリット加工前の寸法許容差です。
