NBK鍋屋バイテック会社 　CBA ベアリングホルダ（スタンダードタイプ）　

●　CBA ベアリングホルダ（スタンダードタイプ）

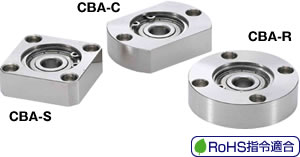

	Bearing Holder CBA ベアリングホルダ（スタンダードタイプ） ベアリングホルダのスタンダードタイプ。 3種類のフランジ形状を標準化。 CBA-C ―――― コンパクトフランジ CBA-R ―――― 丸フランジ CBA-S ―――― 角フランジ 取りつけ方法 取りつけ用ねじ穴部に座グリ加工をしています。このため、ねじ穴側・座グリ穴側、いずれの方向からでも取りつけが可能です。 ● ねじ穴側からの固定 CBA-605～CBA-6201 ―――― M5 CBA-6902～CBA-6202 ―――― M6 CBA-6904～CBA-6204 ―――― M8 ● 座グリ穴側からの固定 CBA-605～CBA-6201 ―――― M4 CBA-6902～CBA-6202 ―――― M5 CBA-6904～CBA-6204 ―――― M6 材質・仕上げ 本体：S45C、無電解ニッケルメッキ ベアリング：スティール（精度JIS B1514 0級） 止め輪：SUS304

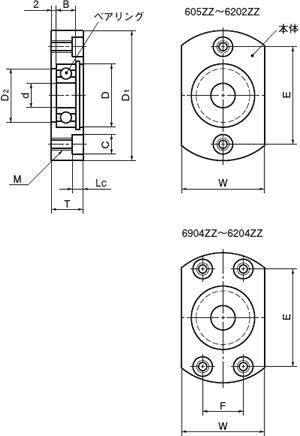

CBA-C （コンパクトフランジ）

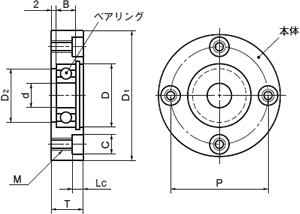

CBA-R （丸フランジ）

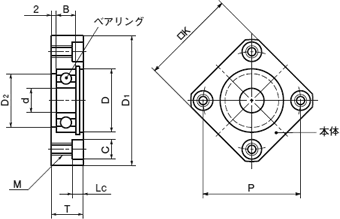

CBA-S （角フランジ）

型　　　式 定価（円）（） 　 CBA-605-C 2,380 （税別）（送料別）価格は都度、お問い合わせください CBA-606-C 2,550 （税別）（送料別）価格は都度、お問い合わせください CBA-608-C 2,710 （税別）（送料別）価格は都度、お問い合わせください CBA-6900-C 3,290 （税別）（送料別）価格は都度、お問い合わせください CBA-6000-C 2,830 （税別）（送料別）価格は都度、お問い合わせください CBA-6200-C 2,890 （税別）（送料別）価格は都度、お問い合わせください CBA-6901-C 3,520 （税別）（送料別）価格は都度、お問い合わせください CBA-6001-C 3,080 （税別）（送料別）価格は都度、お問い合わせください CBA-6201-C 3,150 （税別）（送料別）価格は都度、お問い合わせください CBA-6902-C 3,770 （税別）（送料別）価格は都度、お問い合わせください CBA-6002-C 3,330 （税別）（送料別）価格は都度、お問い合わせください CBA-6202-C 3,400 （税別）（送料別）価格は都度、お問い合わせください CBA-6904-C 4,340 （税別）（送料別）価格は都度、お問い合わせください CBA-6004-C 3,800 （税別）（送料別）価格は都度、お問い合わせください CBA-6204-C 3,860 （税別）（送料別）価格は都度、お問い合わせください CBA-605-R 1,920 （税別）（送料別）価格は都度、お問い合わせください CBA-606-R 2,050 （税別）（送料別）価格は都度、お問い合わせください CBA-608-R 2,260 （税別）（送料別）価格は都度、お問い合わせください CBA-6900-R 2,730 （税別）（送料別）価格は都度、お問い合わせください CBA-6000-R 2,340 （税別）（送料別）価格は都度、お問い合わせください CBA-6200-R 2,360 （税別）（送料別）価格は都度、お問い合わせください CBA-6901-R 2,890 （税別）（送料別）価格は都度、お問い合わせください CBA-6001-R 2,530 （税別）（送料別）価格は都度、お問い合わせください CBA-6201-R 2,650 （税別）（送料別）価格は都度、お問い合わせください CBA-6902-R 3,240 （税別）（送料別）価格は都度、お問い合わせください CBA-6002-R 2,800 （税別）（送料別）価格は都度、お問い合わせください CBA-6202-R 2,830 （税別）（送料別）価格は都度、お問い合わせください CBA-6904-R 3,650 （税別）（送料別）価格は都度、お問い合わせください CBA-6004-R 3,370 （税別）（送料別）価格は都度、お問い合わせください CBA-6204-R 3,680 （税別）（送料別）価格は都度、お問い合わせください CBA-605-S 2,200 （税別）（送料別）価格は都度、お問い合わせください CBA-606-S 2,360 （税別）（送料別）価格は都度、お問い合わせください CBA-608-S 2,520 （税別）（送料別）価格は都度、お問い合わせください CBA-6900-S 3,050 （税別）（送料別）価格は都度、お問い合わせください CBA-6000-S 2,680 （税別）（送料別）価格は都度、お問い合わせください CBA-6200-S 2,690 （税別）（送料別）価格は都度、お問い合わせください CBA-6901-S 3,280 （税別）（送料別）価格は都度、お問い合わせください CBA-6001-S 2,840 （税別）（送料別）価格は都度、お問い合わせください CBA-6201-S 2,960 （税別）（送料別）価格は都度、お問い合わせください CBA-6902-S 3,620 （税別）（送料別）価格は都度、お問い合わせください CBA-6002-S 3,180 （税別）（送料別）価格は都度、お問い合わせください CBA-6202-S 3,400 （税別）（送料別）価格は都度、お問い合わせください CBA-6904-S 4,220 （税別）（送料別）価格は都度、お問い合わせください CBA-6004-S 3,930 （税別）（送料別）価格は都度、お問い合わせください CBA-6204-S 4,240 （税別）（送料別）価格は都度、お問い合わせください

●特徴： ●仕様： 品番 RoHS 指令適合 ベアリング 呼び番号 d D B 0～+0.1 D1 D2 T W E F C Lc M 質量 (g) 価格 (円) CBA-605-C 適合 605ZZ 5 14 5 36 10 10 20 26 － 8 4.4 M5 34 2,380 CBA-606-C 適合 606ZZ 6 17 6 39 13 11 23 29 － 8 4.4 M5 47 2,550 CBA-608-C 適合 608ZZ 8 22 7 45 18 12 29 35 － 8 4.4 M5 75 2,710 CBA-6900-C 適合 6900ZZ 10 22 6 45 19 11 29 35 － 8 4.4 M5 66 3,290 CBA-6000-C 適合 6000ZZ 10 26 8 50 22 13 34 40 － 8 4.4 M5 104 2,830 CBA-6200-C 適合 6200ZZ 10 30 9 54 24 14 38 44 － 8 4.4 M5 138 2,890 CBA-6901-C 適合 6901ZZ 12 24 6 48 21 11 31 38 － 8 4.4 M5 75 3,520 CBA-6001-C 適合 6001ZZ 12 28 8 52 24 13 36 42 － 8 4.4 M5 114 3,080 CBA-6201-C 適合 6201ZZ 12 32 10 56 26 15 40 46 － 8 4.4 M5 157 3,150 CBA-6902-C 適合 6902ZZ 15 28 7 57 25 12 37 45 － 9.5 5.4 M6 116 3,770 CBA-6002-C 適合 6002ZZ 15 32 9 60 28 14 40 48 － 9.5 5.4 M6 157 3,330 CBA-6202-C 適合 6202ZZ 15 35 11 64 29 17 44 52 － 9.5 5.4 M6 224 3,400 CBA-6904-C 適合 6904ZZ 20 37 9 69 34 15 47 51 24 11 6.5 M8 211 4,340 CBA-6004-C 適合 6004ZZ 20 42 12 77 36 18 54 56 32 11 6.5 M8 344 3,800 CBA-6204-C 適合 6204ZZ 20 47 14 81 40 20 58 59 34 11 6.5 M8 428 3,860 unit:mm 品番 RoHS 指令適合 ベアリング 呼び番号 d D B 0～+0.1 D1 D2 T P C Lc M 質量 (g) 価格 (円) CBA-605-R 適合 605ZZ 5 14 5 36 10 10 26 8 4.4 M5 62 1,920 CBA-606-R 適合 606ZZ 6 17 6 39 13 11 29 8 4.4 M5 80 2,050 CBA-608-R 適合 608ZZ 8 22 7 45 18 12 35 8 4.4 M5 117 2,260 CBA-6900-R 適合 6900ZZ 10 22 6 45 19 11 35 8 4.4 M5 104 2,730 CBA-6000-R 適合 6000ZZ 10 26 8 50 22 13 40 8 4.4 M5 154 2,340 CBA-6200-R 適合 6200ZZ 10 30 9 54 24 14 44 8 4.4 M5 197 2,360 CBA-6901-R 適合 6901ZZ 12 24 6 48 21 11 38 8 4.4 M5 118 2,890 CBA-6001-R 適合 6001ZZ 12 28 8 52 24 13 42 8 4.4 M5 166 2,530 CBA-6201-R 適合 6201ZZ 12 32 10 56 26 15 46 8 4.4 M5 223 2,650 CBA-6902-R 適合 6902ZZ 15 28 7 57 25 12 45 9.5 5.4 M6 182 3,240 CBA-6002-R 適合 6002ZZ 15 32 9 60 28 14 48 9.5 5.4 M6 237 2,800 CBA-6202-R 適合 6202ZZ 15 35 11 64 29 17 52 9.5 5.4 M6 329 2,830 CBA-6904-R 適合 6904ZZ 20 37 9 69 34 15 56 11 6.5 M8 320 3,650 CBA-6004-R 適合 6004ZZ 20 42 12 77 36 18 64 11 6.5 M8 498 3,370 CBA-6204-R 適合 6204ZZ 20 47 14 81 40 20 68 11 6.5 M8 610 3,680 unit:mm 品番 RoHS 指令適合 ベアリング 呼び番号 d D B 0～+0.1 K D2 T P C Lc M 質量 (g) 価格 (円) CBA-605-S 適合 605ZZ 5 14 5 30 10 10 26 8 4.4 M5 53 2,200 CBA-606-S 適合 606ZZ 6 17 6 32 13 11 29 8 4.4 M5 65 2,360 CBA-608-S 適合 608ZZ 8 22 7 36 18 12 35 8 4.4 M5 89 2,520 CBA-6900-S 適合 6900ZZ 10 22 6 36 19 11 35 8 4.4 M5 79 3,050 CBA-6000-S 適合 6000ZZ 10 26 8 39 22 13 40 8 4.4 M5 109 2,680 CBA-6200-S 適合 6200ZZ 10 30 9 42 24 14 44 8 4.4 M5 139 2,690 CBA-6901-S 適合 6901ZZ 12 24 6 38 21 11 38 8 4.4 M5 86 3,280 CBA-6001-S 適合 6001ZZ 12 28 8 40 24 13 42 8 4.4 M5 113 2,840 CBA-6201-S 適合 6201ZZ 12 32 10 43 26 15 46 8 4.4 M5 151 2,960 CBA-6902-S 適合 6902ZZ 15 28 7 45 25 12 45 9.5 5.4 M6 132 3,620 CBA-6002-S 適合 6002ZZ 15 32 9 46 28 14 48 9.5 5.4 M6 159 3,180 CBA-6202-S 適合 6202ZZ 15 35 11 49 29 17 52 9.5 5.4 M6 220 3,400 CBA-6904-S 適合 6904ZZ 20 37 9 54 34 15 56 11 6.5 M8 223 4,220 CBA-6004-S 適合 6004ZZ 20 42 12 59 36 18 64 11 6.5 M8 332 3,930 CBA-6204-S 適合 6204ZZ 20 47 14 62 40 20 68 11 6.5 M8 405 4,240
