NBK鍋屋バイテック会社 　CBB ベアリングホルダ（インロー取りつけタイプ）　

●　CBB ベアリングホルダ（インロー取りつけタイプ）

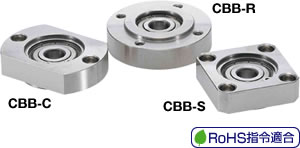

	Bearing Holder with Inlay CBB ベアリングホルダ（インロー取りつけタイプ） インロー加工により位置ぎめが容易です。 3種類のフランジ形状を標準化。 CBB-C ―――― コンパクトフランジ CBB-R ―――― 丸フランジ CBB-S ―――― 角フランジ 取りつけ方法 取りつけ用ねじ穴部に座グリ加工をしています。このため、ねじ穴側・座グリ穴側、いずれの方向からでも取りつけが可能です。 ● ねじ穴側からの固定 CBB-605～CBB-6201 ―――― M5 CBB-6902～CBB-6202 ―――― M6 CBB-6904～CBB-6204 ―――― M8 ● 座グリ穴側からの固定 CBB-605～CBB-6201 ―――― M4 CBB-6902～CBB-6202 ―――― M5 CBB-6904～CBB-6204 ―――― M6 材質・仕上げ 本体：S45C、無電解ニッケルメッキ ベアリング：スティール（精度JIS B1514 0級） 止め輪：SUS304

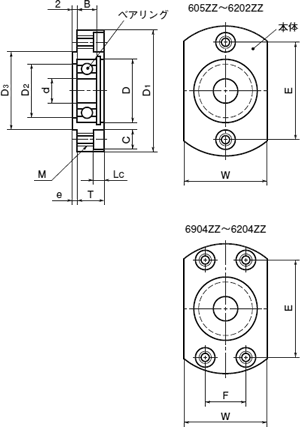

CBB-C （コンパクトフランジ）

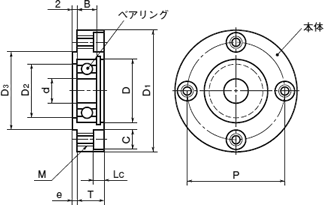

CBB-R （丸フランジ）

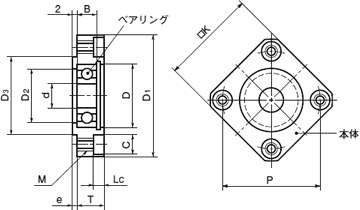

CBB-S （角フランジ）

型　　　式 定価（円）（） 　 CBB-605-C 2,390 （税別）（送料別）価格は都度、お問い合わせください CBB-606-C 2,550 （税別）（送料別）価格は都度、お問い合わせください CBB-608-C 2,750 （税別）（送料別）価格は都度、お問い合わせください CBB-6900-C 3,590 （税別）（送料別）価格は都度、お問い合わせください CBB-6000-C 3,470 （税別）（送料別）価格は都度、お問い合わせください CBB-6200-C 3,480 （税別）（送料別）価格は都度、お問い合わせください CBB-6901-C 3,890 （税別）（送料別）価格は都度、お問い合わせください CBB-6001-C 3,680 （税別）（送料別）価格は都度、お問い合わせください CBB-6201-C 3,800 （税別）（送料別）価格は都度、お問い合わせください CBB-6902-C 4,280 （税別）（送料別）価格は都度、お問い合わせください CBB-6002-C 4,170 （税別）（送料別）価格は都度、お問い合わせください CBB-6202-C 4,350 （税別）（送料別）価格は都度、お問い合わせください CBB-6904-C 4,960 （税別）（送料別）価格は都度、お問い合わせください CBB-6004-C 4,980 （税別）（送料別）価格は都度、お問い合わせください CBB-6204-C 5,330 （税別）（送料別）価格は都度、お問い合わせください CBB-605-R 2,160 （税別）（送料別）価格は都度、お問い合わせください CBB-606-R 2,340 （税別）（送料別）価格は都度、お問い合わせください CBB-608-R 2,550 （税別）（送料別）価格は都度、お問い合わせください CBB-6900-R 3,320 （税別）（送料別）価格は都度、お問い合わせください CBB-6000-R 3,190 （税別）（送料別）価格は都度、お問い合わせください CBB-6200-R 3,200 （税別）（送料別）価格は都度、お問い合わせください CBB-6901-R 3,610 （税別）（送料別）価格は都度、お問い合わせください CBB-6001-R 3,410 （税別）（送料別）価格は都度、お問い合わせください CBB-6201-R 3,520 （税別）（送料別）価格は都度、お問い合わせください CBB-6902-R 4,010 （税別）（送料別）価格は都度、お問い合わせください CBB-6002-R 3,890 （税別）（送料別）価格は都度、お問い合わせください CBB-6202-R 3,890 （税別）（送料別）価格は都度、お問い合わせください CBB-6904-R 4,500 （税別）（送料別）価格は都度、お問い合わせください CBB-6004-R 4,530 （税別）（送料別）価格は都度、お問い合わせください CBB-6204-R 4,870 （税別）（送料別）価格は都度、お問い合わせください CBB-605-S 2,490 （税別）（送料別）価格は都度、お問い合わせください CBB-606-S 2,650 （税別）（送料別）価格は都度、お問い合わせください CBB-608-S 2,920 （税別）（送料別）価格は都度、お問い合わせください CBB-6900-S 3,680 （税別）（送料別）価格は都度、お問い合わせください CBB-6000-S 3,550 （税別）（送料別）価格は都度、お問い合わせください CBB-6200-S 3,570 （税別）（送料別）価格は都度、お問い合わせください CBB-6901-S 3,980 （税別）（送料別）価格は都度、お問い合わせください CBB-6001-S 3,780 （税別）（送料別）価格は都度、お問い合わせください CBB-6201-S 3,890 （税別）（送料別）価格は都度、お問い合わせください CBB-6902-S 4,380 （税別）（送料別）価格は都度、お問い合わせください CBB-6002-S 4,260 （税別）（送料別）価格は都度、お問い合わせください CBB-6202-S 4,440 （税別）（送料別）価格は都度、お問い合わせください CBB-6904-S 5,040 （税別）（送料別）価格は都度、お問い合わせください CBB-6004-S 5,080 （税別）（送料別）価格は都度、お問い合わせください CBB-6204-S 5,420 （税別）（送料別）価格は都度、お問い合わせください

●特徴： ●仕様： 品番 RoHS 指令適合 ベアリング 呼び番号 d D B 0～+0.1 D1 D2 D3g7 e T W E F C Lc M 質量 (g) 価格 (円) CBB-605-C 適合 605ZZ 5 14 5 36 10 18 2 8 20 26 － 8 4.4 M5 34 2,390 CBB-606-C 適合 606ZZ 6 17 6 39 13 21 2 9 23 29 － 8 4.4 M5 47 2,550 CBB-608-C 適合 608ZZ 8 22 7 45 18 27 2 10 29 35 － 8 4.4 M5 75 2,750 CBB-6900-C 適合 6900ZZ 10 22 6 45 19 27 2 9 29 35 － 8 4.4 M5 66 3,590 CBB-6000-C 適合 6000ZZ 10 26 8 50 22 32 2 11 34 40 － 8 4.4 M5 104 3,470 CBB-6200-C 適合 6200ZZ 10 30 9 54 24 36 2 12 38 44 － 8 4.4 M5 138 3,480 CBB-6901-C 適合 6901ZZ 12 24 6 48 21 30 2 9 31 38 － 8 4.4 M5 75 3,890 CBB-6001-C 適合 6001ZZ 12 28 8 52 24 34 2 11 36 42 － 8 4.4 M5 114 3,680 CBB-6201-C 適合 6201ZZ 12 32 10 56 26 38 2 13 40 46 － 8 4.4 M5 157 3,800 CBB-6902-C 適合 6902ZZ 15 28 7 57 25 35 2 10 37 45 － 9.5 5.4 M6 116 4,280 CBB-6002-C 適合 6002ZZ 15 32 9 60 28 38 2 12 40 48 － 9.5 5.4 M6 157 4,170 CBB-6202-C 適合 6202ZZ 15 35 11 64 29 42 2 15 44 52 － 9.5 5.4 M6 224 4,350 CBB-6904-C 適合 6904ZZ 20 37 9 69 34 45 2 13 47 51 24 11 6.5 M8 211 4,960 CBB-6004-C 適合 6004ZZ 20 42 12 77 36 50 2 16 54 56 32 11 6.5 M8 344 4,980 CBB-6204-C 適合 6204ZZ 20 47 14 81 40 54 2 18 58 59 34 11 6.5 M8 428 5,330 unit:mm 品番 RoHS 指令適合 ベアリング 呼び番号 d D B 0～+0.1 D1 D2 D3g7 e T P C Lc M 質量 (g) 価格 (円) CBB-605-R 適合 605ZZ 5 14 5 36 10 18 2 8 26 8 4.4 M5 50 2,160 CBB-606-R 適合 606ZZ 6 17 6 39 13 21 2 9 29 8 4.4 M5 67 2,340 CBB-608-R 適合 608ZZ 8 22 7 45 18 27 2 10 35 8 4.4 M5 101 2,550 CBB-6900-R 適合 6900ZZ 10 22 6 45 19 27 2 9 35 8 4.4 M5 88 3,320 CBB-6000-R 適合 6000ZZ 10 26 8 50 22 32 2 11 40 8 4.4 M5 136 3,190 CBB-6200-R 適合 6200ZZ 10 30 9 54 24 36 2 12 44 8 4.4 M5 177 3,200 CBB-6901-R 適合 6901ZZ 12 24 6 48 21 30 2 9 38 8 4.4 M5 101 3,610 CBB-6001-R 適合 6001ZZ 12 28 8 52 24 34 2 11 42 8 4.4 M5 147 3,410 CBB-6201-R 適合 6201ZZ 12 32 10 56 26 38 2 13 46 8 4.4 M5 202 3,520 CBB-6902-R 適合 6902ZZ 15 28 7 57 25 35 2 10 45 9.5 5.4 M6 157 4,010 CBB-6002-R 適合 6002ZZ 15 32 9 60 28 38 2 12 48 9.5 5.4 M6 210 3,890 CBB-6202-R 適合 6202ZZ 15 35 11 64 29 42 2 15 52 9.5 5.4 M6 300 3,890 CBB-6904-R 適合 6904ZZ 20 37 9 69 34 45 2 13 56 11 6.5 M8 287 4,500 CBB-6004-R 適合 6004ZZ 20 42 12 77 36 50 2 16 64 11 6.5 M8 456 4,530 CBB-6204-R 適合 6204ZZ 20 47 14 81 40 54 2 18 68 11 6.5 M8 565 4,870 unit:mm 品番 RoHS 指令適合 ベアリング 呼び番号 d D B 0～+0.1 K D2 D3g7 e T P C Lc M 質量 (g) 価格 (円) CBB-605-S 適合 605ZZ 5 14 5 30 10 18 2 8 26 8 4.4 M5 53 2,490 CBB-606-S 適合 606ZZ 6 17 6 32 13 21 2 9 29 8 4.4 M5 65 2,650 CBB-608-S 適合 608ZZ 8 22 7 36 18 27 2 10 35 8 4.4 M5 89 2,920 CBB-6900-S 適合 6900ZZ 10 22 6 36 19 27 2 9 35 8 4.4 M5 79 3,680 CBB-6000-S 適合 6000ZZ 10 26 8 39 22 32 2 11 40 8 4.4 M5 109 3,550 CBB-6200-S 適合 6200ZZ 10 30 9 42 24 36 2 12 44 8 4.4 M5 139 3,570 CBB-6901-S 適合 6901ZZ 12 24 6 38 21 30 2 9 38 8 4.4 M5 86 3,980 CBB-6001-S 適合 6001ZZ 12 28 8 40 24 34 2 11 42 8 4.4 M5 113 3,780 CBB-6201-S 適合 6201ZZ 12 32 10 43 26 38 2 13 46 8 4.4 M5 151 3,890 CBB-6902-S 適合 6902ZZ 15 28 7 45 25 35 2 10 45 9.5 5.4 M6 132 4,380 CBB-6002-S 適合 6002ZZ 15 32 9 46 28 38 2 12 48 9.5 5.4 M6 159 4,260 CBB-6202-S 適合 6202ZZ 15 35 11 49 29 42 2 15 52 9.5 5.4 M6 220 4,440 CBB-6904-S 適合 6904ZZ 20 37 9 54 34 45 2 13 56 11 6.5 M8 223 5,040 CBB-6004-S 適合 6004ZZ 20 42 12 59 36 50 2 16 64 11 6.5 M8 332 5,080 CBB-6204-S 適合 6204ZZ 20 47 14 62 40 54 2 18 68 11 6.5 M8 405 5,420
