NBK鍋屋バイテック会社  CBBSC クリーン環境対応ベアリングホルダ(インロー取りつけタイプ)

● CBBSC クリーン環境対応ベアリングホルダ(インロー取りつけタイプ)

Bearing Holder for Clean Environment

CBBSC クリーン環境対応ベアリングホルダ(インロー取りつけタイプ)

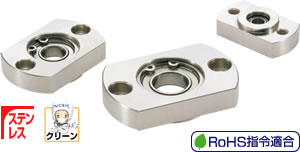

  • オールステンレス製のクリーン環境に対応したベアリングホルダです。
  • クリーン洗浄したステンレス製の本体に CBR クリーン環境対応ベアリングを組み込みます。
  • 本体もクリーン洗浄済み。
  • クリーンルームで梱包します。
  • CBRにはTHK(株)殿AFEグリースを使用しています。
  • FPD製造装置・半導体製造装置などのクリーン用途に。
  • インロー加工により位置ぎめが容易です。
  • ベアリングは片シールドタイプです。
  • 材質・形状・寸法など、特殊仕様の製品も製作いたします。
  • コンタクトセンターへお問い合わせください。
  • 材質・仕上げ
  • 本体:SUS304
  • ベアリング:SUS440C
  • 止め輪:SUS304
  • 取りつけ方法
  • 取りつけ用ねじ穴部に座グリ加工をしています。このため、ねじ穴側・座グリ穴側、いずれの方向からでも取りつけが可能です。
  • 発塵特性
型   式
定価(円)()
CBBSC-605-C 4,370 (税別)(送料別)価格は都度、お問い合わせください
CBBSC-606-C 4,740
CBBSC-608-C 5,390 (税別)(送料別)価格は都度、お問い合わせください
CBBSC-6900-C 6,130 (税別)(送料別)価格は都度、お問い合わせください
CBBSC-6000-C 6,520
CBBSC-6200-C 7,330 (税別)(送料別)価格は都度、お問い合わせください
CBBSC-6901-C 6,610
CBBSC-6001-C 7,110 (税別)(送料別)価格は都度、お問い合わせください
CBBSC-6201-C 7,840 (税別)(送料別)価格は都度、お問い合わせください
CBBSC-6902-C 7,910
CBBSC-6002-C 8,100 (税別)(送料別)価格は都度、お問い合わせください
CBBSC-6202-C 8,790
CBBSC-6904-C 10,200 (税別)(送料別)価格は都度、お問い合わせください
CBBSC-6004-C 11,700 (税別)(送料別)価格は都度、お問い合わせください
CBBSC-6204-C 12,900

特徴:
仕様:
品番 RoHS
指令適合
ベアリング
呼び番号

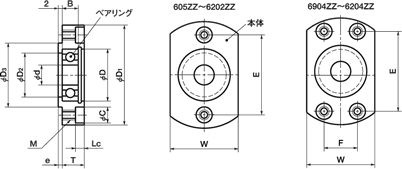

d D B 0~+0.1 D1 D2 D3g7 e T W E F C Lc M 質量 (g) 価格 (円)
CBBSC-605-C 適合 605Z 5 14 5 36 10 18 2 8 20 26 8 4.4 M5 34 4,370
CBBSC-606-C 適合 606Z 6 17 6 39 13 21 2 9 23 29 8 4.4 M5 47 4,740
CBBSC-608-C 適合 608Z 8 22 7 45 18 27 2 10 29 35 8 4.4 M5 75 5,390
CBBSC-6900-C 適合 6900Z 10 22 6 45 19 27 2 9 29 35 8 4.4 M5 66 6,130
CBBSC-6000-C 適合 6000Z 10 26 8 50 22 32 2 11 34 40 8 4.4 M5 104 6,520
CBBSC-6200-C 適合 6200Z 10 30 9 54 24 36 2 12 38 44 8 4.4 M5 138 7,330
CBBSC-6901-C 適合 6901Z 12 24 6 48 21 30 2 9 31 38 8 4.4 M5 75 6,610
CBBSC-6001-C 適合 6001Z 12 28 8 52 24 34 2 11 36 42 8 4.4 M5 114 7,110
CBBSC-6201-C 適合 6201Z 12 32 10 56 26 38 2 13 40 46 8 4.4 M5 157 7,840
CBBSC-6902-C 適合 6902Z 15 28 7 57 25 35 2 10 37 45 9.5 5.4 M6 116 7,910
CBBSC-6002-C 適合 6002Z 15 32 9 60 28 38 2 12 40 48 9.5 5.4 M6 157 8,100
CBBSC-6202-C 適合 6202Z 15 35 11 64 29 42 2 15 44 52 9.5 5.4 M6 224 8,790
CBBSC-6904-C 適合 6904Z 20 37 9 69 34 45 2 13 47 51 24 11 6.5 M8 211 10,200
CBBSC-6004-C 適合 6004Z 20 42 12 77 36 50 2 16 54 56 32 11 6.5 M8 344 11,700
CBBSC-6204-C 適合 6204Z 20 47 14 81 40 54 2 18 58 59 34 11 6.5 M8 428 12,900
  • 同寸法で標準仕様のベアリングホルダ CBB があります。
