NBK鍋屋バイテック会社 　CBP 樹脂ベアリング（PEEK*）　

●　CBP 樹脂ベアリング（PEEK*）

Plastic Bearing

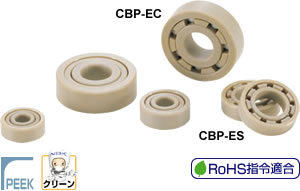

CBP 樹脂ベアリング（PEEK*）

  • PEEK＊は、物理的・化学的特性にすぐれた熱可塑性スーパーエンジニアリングプラスティックです。
  • すぐれた耐薬品性。濃硫酸以外の薬品にはほとんど侵されません。
  • 耐熱性・耐水性にすぐれ、高い耐熱強度を保持します。
  • 耐摩耗性・耐衝撃性・耐疲労性にすぐれています。
  • 耐放射線性・電気的性質にすぐれています。
  • CBP-ES――――――――ステンレスボール
  • CBP-EC――――――――アルミナボール
  • 耐熱温度：200℃―――――CBP-ES CBP-EC
  • 樹脂ベアリングおよび選定基準 [PDF 190KB]
  • 片シールドタイプ
  • クリーン洗浄済み。油やゴミの付着していないクリーン仕様です。
  • 材質・仕上げ
  • ベアリング本体：PEEK＊（ピーク：ポリエーテルエーテルケトン）
  • ボール：SUS304―――――――――CBP-ES
  • 　　　　Al2O3（アルミナ）―――――CBP-EC
  • ＊PEEKはビクトレックス・エムシー（株）の登録商標です。

CBP-ES ステンレスボール

CBP-EC アルミナボール
型　　　式
 定価（円）（） 　
CBP-ES694Z 6,980 （税別）（送料別）価格は都度、お問い合わせください
CBP-ES624Z 5,040
CBP-ES695Z 6,980 （税別）（送料別）価格は都度、お問い合わせください
CBP-ES605Z 4,510 （税別）（送料別）価格は都度、お問い合わせください
CBP-ES625Z 4,510
CBP-ES696Z 5,290 （税別）（送料別）価格は都度、お問い合わせください
CBP-ES606Z 5,290
CBP-ES626Z 4,900 （税別）（送料別）価格は都度、お問い合わせください
CBP-ES698Z 6,060 （税別）（送料別）価格は都度、お問い合わせください
CBP-ES608Z 6,200
CBP-ES628Z 6,100 （税別）（送料別）価格は都度、お問い合わせください
CBP-ES6800Z 4,720
CBP-ES6000Z 6,870 （税別）（送料別）価格は都度、お問い合わせください
CBP-ES6200Z 8,630 （税別）（送料別）価格は都度、お問い合わせください
CBP-ES6801Z 5,180
CBP-ES6001Z 8,240 （税別）（送料別）価格は都度、お問い合わせください
CBP-ES6201Z 10,800
CBP-ES6002Z 10,600 （税別）（送料別）価格は都度、お問い合わせください
CBP-ES6202Z 11,800 （税別）（送料別）価格は都度、お問い合わせください
CBP-ES6003Z 12,000
CBP-ES6203Z 14,800 （税別）（送料別）価格は都度、お問い合わせください
CBP-ES6004Z 18,000 （税別）（送料別）価格は都度、お問い合わせください
CBP-ES6204Z 21,500
CBP-EC694Z 10,100 （税別）（送料別）価格は都度、お問い合わせください
CBP-EC624Z 7,720
CBP-EC695Z 10,100 （税別）（送料別）価格は都度、お問い合わせください
CBP-EC605Z 7,540 （税別）（送料別）価格は都度、お問い合わせください
CBP-EC625Z 6,100
CBP-EC696Z 8,070 （税別）（送料別）価格は都度、お問い合わせください
CBP-EC606Z 8,070
CBP-EC626Z 6,590 （税別）（送料別）価格は都度、お問い合わせください
CBP-EC698Z 9,970 （税別）（送料別）価格は都度、お問い合わせください
CBP-EC608Z 10,200
CBP-EC628Z 9,720 （税別）（送料別）価格は都度、お問い合わせください
CBP-EC6800Z 9,480
CBP-EC6000Z 10,400 （税別）（送料別）価格は都度、お問い合わせください
CBP-EC6200Z 13,000 （税別）（送料別）価格は都度、お問い合わせください
CBP-EC6801Z 9,900
CBP-EC6001Z 12,600 （税別）（送料別）価格は都度、お問い合わせください
CBP-EC6201Z 14,900
CBP-EC6002Z 15,400 （税別）（送料別）価格は都度、お問い合わせください
CBP-EC6202Z 16,200 （税別）（送料別）価格は都度、お問い合わせください
CBP-EC6003Z 17,300
CBP-EC6203Z 19,500 （税別）（送料別）価格は都度、お問い合わせください
CBP-EC6004Z 22,700 （税別）（送料別）価格は都度、お問い合わせください
CBP-EC6204Z 27,600
●特徴：
●仕様：
品番 RoHS

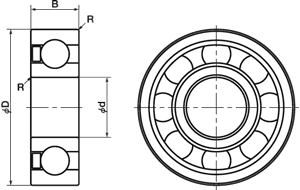

指令適合		 軸受基本番号 d* D* B* R 許容荷重
(N)		 最高回転数
(min-1)		 質量
(g)		 価格 (円)
CBP-ES694Z 適合 694 4 ±0.03 11 0～+0.08 4 ±0.1 0.3 5 2540 0.7 6,980
CBP-ES624Z 適合 624 4 ±0.03 13 0～+0.08 5 ±0.1 0.3 6.3 2240 1.1 5,040
CBP-ES695Z 適合 695 5 ±0.03 13 0～+0.08 4 ±0.1 0.3 6.3 2120 0.8 6,980
CBP-ES605Z 適合 605 5 ±0.03 14 0～+0.08 5 ±0.1 0.3 8.3 2010 1.2 4,510
CBP-ES625Z 適合 625 5 ±0.03 16 0～+0.08 5 ±0.1 0.3 14.7 1800 1.5 4,510
CBP-ES696Z 適合 696 6 ±0.03 15 0～+0.08 5 ±0.1 0.3 10.5 1810 1.2 5,290
CBP-ES606Z 適合 606 6 ±0.03 17 0～+0.08 6 ±0.1 0.3 14.4 1660 1.8 5,290
CBP-ES626Z 適合 626 6 ±0.03 19 0～+0.08 6 ±0.1 0.3 14.9 1500 2.2 4,900
CBP-ES698Z 適合 698 8 ±0.03 19 0～+0.08 6 ±0.1 0.3 12.9 1410 2.3 6,060
CBP-ES608Z 適合 608 8 ±0.03 22 0～+0.08 7 ±0.1 0.3 26.5 1270 3.6 6,200
CBP-ES628Z 適合 628 8 ±0.03 24 0～+0.08 8 ±0.1 0.3 27.4 1200 4.8 6,100
CBP-ES6800Z 適合 6800 10 ±0.03 19 0～+0.08 5 ±0.1 0.3 14.7 1310 1.8 4,720
CBP-ES6000Z 適合 6000 10 ±0.03 26 0～+0.08 8 ±0.1 0.3 29.4 1000 5.5 6,870
CBP-ES6200Z 適合 6200 10 ±0.03 30 0～+0.08 9 ±0.1 0.3 47 930 8.4 8,630
CBP-ES6801Z 適合 6801 12 ±0.03 21 0～+0.08 5 ±0.1 0.3 15.7 1150 2 5,180
CBP-ES6001Z 適合 6001 12 ±0.03 28 0～+0.08 8 ±0.1 0.3 39.2 950 6 8,240
CBP-ES6201Z 適合 6201 12 ±0.03 32 0～+0.08 10 ±0.1 0.3 53.9 860 10 10,800
CBP-ES6002Z 適合 6002 15 ±0.03 32 0～+0.10 9 ±0.1 0.3 53.9 810 8.3 10,600
CBP-ES6202Z 適合 6202 15 ±0.03 35 0～+0.10 11 ±0.1 0.3 64.7 760 12 11,800
CBP-ES6003Z 適合 6003 17 ±0.04 35 0～+0.10 10 ±0.1 0.3 63.7 730 10 12,000
CBP-ES6203Z 適合 6203 17 ±0.04 40 0～+0.10 12 ±0.1 0.3 88.2 670 17 14,800
CBP-ES6004Z 適合 6004 20 ±0.04 42 0～+0.12 12 ±0.1 0.5 78.4 610 17 18,000
CBP-ES6204Z 適合 6204 20 ±0.04 47 0～+0.12 14 ±0.1 0.5 107.8 560 26 21,500

＊24℃±1℃での許容差です。

unit:mm
品番 RoHS
指令適合		 軸受基本番号 d* D* B* R 許容荷重
(N)		 最高回転数
(min-1)		 質量
(g)		 価格 (円)
CBP-EC694Z 適合 694 4 ±0.03 11 0～+0.08 4 ±0.1 0.3 5 2540 0.5 10,100
CBP-EC624Z 適合 624 4 ±0.03 13 0～+0.08 5 ±0.1 0.3 6.3 2240 0.9 7,720
CBP-EC695Z 適合 695 5 ±0.03 13 0～+0.08 4 ±0.1 0.3 6.3 2120 0.6 10,100
CBP-EC605Z 適合 605 5 ±0.03 14 0～+0.08 5 ±0.1 0.3 8.3 2010 1 7,540
CBP-EC625Z 適合 625 5 ±0.03 16 0～+0.08 5 ±0.1 0.3 14.7 1800 1.3 6,100
CBP-EC696Z 適合 696 6 ±0.03 15 0～+0.08 5 ±0.1 0.3 10.5 1810 1 8,070
CBP-EC606Z 適合 606 6 ±0.03 17 0～+0.08 6 ±0.1 0.3 14.4 1660 1.6 8,070
CBP-EC626Z 適合 626 6 ±0.03 19 0～+0.08 6 ±0.1 0.3 14.9 1500 2 6,590
CBP-EC698Z 適合 698 8 ±0.03 19 0～+0.08 6 ±0.1 0.3 12.9 1410 1.9 9,970
CBP-EC608Z 適合 608 8 ±0.03 22 0～+0.08 7 ±0.1 0.3 26.5 1270 3.2 10,200
CBP-EC628Z 適合 628 8 ±0.03 24 0～+0.08 8 ±0.1 0.3 27.4 1200 4.4 9,720
CBP-EC6800Z 適合 6800 10 ±0.03 19 0～+0.08 5 ±0.1 0.3 14.7 1310 1.4 9,480
CBP-EC6000Z 適合 6000 10 ±0.03 26 0～+0.08 8 ±0.1 0.3 29.4 1000 5.1 10,400
CBP-EC6200Z 適合 6200 10 ±0.03 30 0～+0.08 9 ±0.1 0.3 47 930 8 13,000
CBP-EC6801Z 適合 6801 12 ±0.03 21 0～+0.08 5 ±0.1 0.3 15.7 1150 1.6 9,900
CBP-EC6001Z 適合 6001 12 ±0.03 28 0～+0.08 8 ±0.1 0.3 39.2 950 5.6 12,600
CBP-EC6201Z 適合 6201 12 ±0.03 32 0～+0.08 10 ±0.1 0.3 53.9 860 9.6 14,900
CBP-EC6002Z 適合 6002 15 ±0.03 32 0～+0.10 9 ±0.1 0.3 53.9 810 7.8 15,400
CBP-EC6202Z 適合 6202 15 ±0.03 35 0～+0.10 11 ±0.1 0.3 64.7 760 12 16,200
CBP-EC6003Z 適合 6003 17 ±0.04 35 0～+0.10 10 ±0.1 0.3 63.7 730 9.4 17,300
CBP-EC6203Z 適合 6203 17 ±0.04 40 0～+0.10 12 ±0.1 0.3 88.2 670 16 19,500
CBP-EC6004Z 適合 6004 20 ±0.04 42 0～+0.12 12 ±0.1 0.5 78.4 610 16 22,700
CBP-EC6204Z 適合 6204 20 ±0.04 47 0～+0.12 14 ±0.1 0.5 107.8 560 25 27,600

＊24℃±1℃での許容差です。
