NBK鍋屋バイテック会社 　CSH シャフトホルダ　

●　CSH シャフトホルダ

Shaft Holder

CSH シャフトホルダ

  • 3種類のフランジ形状を標準化。
  • CSH-C ―――― コンパクトフランジ
  • CSH-R ―――― 丸フランジ
  • CSH-S ―――― 角フランジ
  • 軸穴加工済み（許容差H7）です。
  • 全製品に六角穴付き止めねじが付属しています。
  • 材質・仕上げ
  • S45C、無電解ニッケルメッキ

CSH-C （コンパクトフランジ）

CSH-R （丸フランジ）

CSH-S （角フランジ）
型　　　式
 定価（円）（） 　
CSH-3-C 1,410 （税別）（送料別）価格は都度、お問い合わせください
CSH-4-C 1,510
CSH-5-C 1,600 （税別）（送料別）価格は都度、お問い合わせください
CSH-6-C 1,670 （税別）（送料別）価格は都度、お問い合わせください
CSH-8-C 1,830
CSH-10-C 1,990 （税別）（送料別）価格は都度、お問い合わせください
CSH-12-C 2,390
CSH-13-C 2,460 （税別）（送料別）価格は都度、お問い合わせください
CSH-16-C 2,660
CSH-20-C 2,880 （税別）（送料別）価格は都度、お問い合わせください
CSH-25-C 3,100 （税別）（送料別）価格は都度、お問い合わせください
CSH-30-C 3,640
CSH-3-R 1,280 （税別）（送料別）価格は都度、お問い合わせください
CSH-4-R 1,330
CSH-5-R 1,430 （税別）（送料別）価格は都度、お問い合わせください
CSH-6-R 1,520 （税別）（送料別）価格は都度、お問い合わせください
CSH-8-R 1,580
CSH-10-R 1,760 （税別）（送料別）価格は都度、お問い合わせください
CSH-12-R 1,910
CSH-13-R 2,080 （税別）（送料別）価格は都度、お問い合わせください
CSH-16-R 2,250
CSH-20-R 2,510 （税別）（送料別）価格は都度、お問い合わせください
CSH-25-R 2,710 （税別）（送料別）価格は都度、お問い合わせください
CSH-30-R 3,190
CSH-3-S 1,420 （税別）（送料別）価格は都度、お問い合わせください
CSH-4-S 1,550
CSH-5-S 1,670 （税別）（送料別）価格は都度、お問い合わせください
CSH-6-S 1,760 （税別）（送料別）価格は都度、お問い合わせください
CSH-8-S 1,870
CSH-10-S 2,040 （税別）（送料別）価格は都度、お問い合わせください
CSH-12-S 2,200
CSH-13-S 2,490 （税別）（送料別）価格は都度、お問い合わせください
CSH-16-S 2,730
CSH-20-S 2,960 （税別）（送料別）価格は都度、お問い合わせください
CSH-25-S 3,160 （税別）（送料別）価格は都度、お問い合わせください
CSH-30-S 3,750
●特徴：
●仕様：
品番 RoHS
指令適合		 dH7 D D1 H T W E F C h M 質量 (g) 価格 (円)
CSH-3-C 適合 3 8 22 10 3 8 15 － 3.5 7 M3 4 1,410
CSH-4-C 適合 4 9 24 10 3 9 17 － 3.5 7 M3 5 1,510
CSH-5-C 適合 5 10 25 12 3.5 10 18 － 3.5 7 M3 8 1,600
CSH-6-C 適合 6 12 28 15 3.5 12 20 － 3.5 7 M3 13 1,670
CSH-8-C 適合 8 12 28 16 5 16 20 － 3.5 10 M3 16 1,830
CSH-10-C 適合 10 14 30 20 5 18 22 － 3.5 12 M3 21 1,990
CSH-12-C 適合 12 16 36 24 6 20 26 － 4.5 15 M4 31 2,390
CSH-13-C 適合 13 18 38 24 6 22 28 － 4.5 15 M4 39 2,460
CSH-16-C 適合 16 22 42 32 6 26 28 16 4.5 19 M4 65 2,660
CSH-20-C 適合 20 28 50 32 8 32 31 22 5.5 20 M5 110 2,880
CSH-25-C 適合 25 33 55 38 8 37 36 24 5.5 23 M5 150 3,100
CSH-30-C 適合 30 38 66 38 10 42 41 27 6.6 24 M6 200 3,640
unit:mm

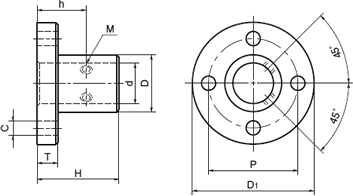

品番 RoHS
指令適合		 dH7 D D1 H T P C h M 質量 (g) 価格 (円)
CSH-3-R 適合 3 8 22 10 3 15 3.5 7 M3 10 1,280
CSH-4-R 適合 4 9 24 10 3 17 3.5 7 M3 12 1,330
CSH-5-R 適合 5 10 25 12 3.5 18 3.5 7 M3 16 1,430
CSH-6-R 適合 6 12 28 15 3.5 20 3.5 7 M3 22 1,520
CSH-8-R 適合 8 12 28 16 5 20 3.5 10 M3 26 1,580
CSH-10-R 適合 10 14 30 20 5 22 3.5 12 M3 32 1,760
CSH-12-R 適合 12 16 36 24 6 26 4.5 15 M4 52 1,910
CSH-13-R 適合 13 18 38 24 6 28 4.5 15 M4 61 2,080
CSH-16-R 適合 16 22 42 32 6 32 4.5 19 M4 89 2,250
CSH-20-R 適合 20 28 50 32 8 39 5.5 20 M5 153 2,510
CSH-25-R 適合 25 33 55 38 8 44 5.5 23 M5 197 2,710
CSH-30-R 適合 30 38 66 38 10 52 6.6 24 M6 295 3,190
unit:mm

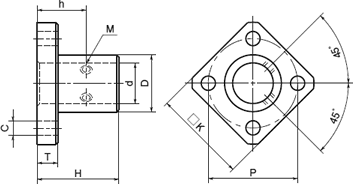

品番 RoHS
指令適合		 dH7 D K H T P C h M 質量 (g) 価格 (円)
CSH-3-S 適合 3 8 16 10 3 15 3.5 7 M3 7 1,420
CSH-4-S 適合 4 9 19 10 3 17 3.5 7 M3 10 1,550
CSH-5-S 適合 5 10 20 12 3.5 18 3.5 7 M3 13 1,670
CSH-6-S 適合 6 12 22 15 3.5 20 3.5 7 M3 19 1,760
CSH-8-S 適合 8 12 22 16 5 20 3.5 10 M3 21 1,870
CSH-10-S 適合 10 14 23 20 5 22 3.5 12 M3 25 2,040
CSH-12-S 適合 12 16 28 24 6 26 4.5 15 M4 41 2,200
CSH-13-S 適合 13 18 30 24 6 28 4.5 15 M4 50 2,490
CSH-16-S 適合 16 22 33 32 6 32 4.5 19 M4 75 2,730
CSH-20-S 適合 20 28 39 32 8 39 5.5 20 M5 126 2,960
CSH-25-S 適合 25 33 44 38 8 44 5.5 23 M5 170 3,160
CSH-30-S 適合 30 38 52 38 10 52 6.6 24 M6 239 3,750
