NBK鍋屋バイテック会社 　CSHS シャフトホルダ　

●　CSHS シャフトホルダ

Shaft Holder

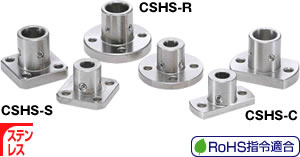

CSHS シャフトホルダ

  • ステンレス製のシャフトホルダ。耐蝕性に優れています。
  • 3種類のフランジ形状を標準化。
  • CSHS-C ―――― コンパクトフランジ
  • CSHS-R ―――― 丸フランジ
  • CSHS-S ―――― 角フランジ
  • 軸穴加工済み（許容差H7）です。
  • 全製品に六角穴付き止めねじが付属しています。
  • 材質・仕上げ
  • SUS304

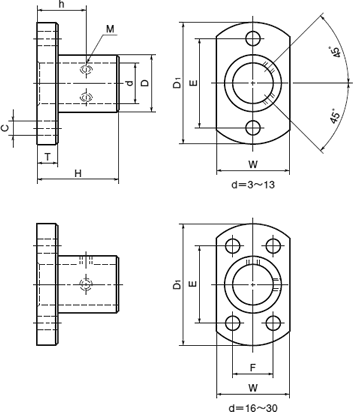

CSHS-C （コンパクトフランジ）

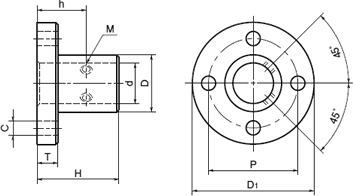

CSHS-R （丸フランジ）

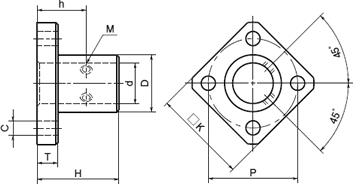

CSHS-S （角フランジ）
型　　　式
 定価（円）（） 　
CSHS-3-C 1,690 （税別）（送料別）価格は都度、お問い合わせください
CSHS-4-C 1,770
CSHS-5-C 1,870 （税別）（送料別）価格は都度、お問い合わせください
CSHS-6-C 2,130 （税別）（送料別）価格は都度、お問い合わせください
CSHS-8-C 2,160
CSHS-10-C 2,160 （税別）（送料別）価格は都度、お問い合わせください
CSHS-12-C 2,640
CSHS-13-C 2,640 （税別）（送料別）価格は都度、お問い合わせください
CSHS-16-C 3,550
CSHS-20-C 4,650 （税別）（送料別）価格は都度、お問い合わせください
CSHS-25-C 5,470 （税別）（送料別）価格は都度、お問い合わせください
CSHS-30-C 6,710
CSHS-3-R 1,410 （税別）（送料別）価格は都度、お問い合わせください
CSHS-4-R 1,520
CSHS-5-R 1,580 （税別）（送料別）価格は都度、お問い合わせください
CSHS-6-R 1,750 （税別）（送料別）価格は都度、お問い合わせください
CSHS-8-R 1,810
CSHS-10-R 1,800 （税別）（送料別）価格は都度、お問い合わせください
CSHS-12-R 2,350
CSHS-13-R 2,490 （税別）（送料別）価格は都度、お問い合わせください
CSHS-16-R 2,980
CSHS-20-R 4,170 （税別）（送料別）価格は都度、お問い合わせください
CSHS-25-R 4,580 （税別）（送料別）価格は都度、お問い合わせください
CSHS-30-R 5,620
CSHS-3-S 1,770 （税別）（送料別）価格は都度、お問い合わせください
CSHS-4-S 1,840
CSHS-5-S 1,940 （税別）（送料別）価格は都度、お問い合わせください
CSHS-6-S 2,410 （税別）（送料別）価格は都度、お問い合わせください
CSHS-8-S 2,930
CSHS-10-S 2,930 （税別）（送料別）価格は都度、お問い合わせください
CSHS-12-S 2,950
CSHS-13-S 2,960 （税別）（送料別）価格は都度、お問い合わせください
CSHS-16-S 3,610
CSHS-20-S 4,640 （税別）（送料別）価格は都度、お問い合わせください
CSHS-25-S 5,630 （税別）（送料別）価格は都度、お問い合わせください
CSHS-30-S 7,040
●特徴：
●仕様：
品番 RoHS
指令適合		 dH7 D D1 H T W E F C h M 質量 (g) 価格 (円)
CSHS-3-C 適合 3 8 22 10 3 8 15 － 3.5 7 M3 4 1,690
CSHS-4-C 適合 4 9 24 10 3 9 17 － 3.5 7 M3 5 1,770
CSHS-5-C 適合 5 10 25 12 3.5 10 18 － 3.5 7 M3 8 1,870
CSHS-6-C 適合 6 12 28 15 3.5 12 20 － 3.5 7 M3 13 2,130
CSHS-8-C 適合 8 12 28 16 5 16 20 － 3.5 10 M3 16 2,160
CSHS-10-C 適合 10 14 30 20 5 18 22 － 3.5 12 M3 21 2,160
CSHS-12-C 適合 12 16 36 24 6 20 26 － 4.5 15 M4 31 2,640
CSHS-13-C 適合 13 18 38 24 6 22 28 － 4.5 15 M4 39 2,640
CSHS-16-C 適合 16 22 42 32 6 26 28 16 4.5 19 M4 65 3,550
CSHS-20-C 適合 20 28 50 32 8 32 31 22 5.5 20 M5 110 4,650
CSHS-25-C 適合 25 33 55 38 8 37 36 24 5.5 23 M5 150 5,470
CSHS-30-C 適合 30 38 66 38 10 42 41 27 6.6 24 M6 200 6,710
unit:mm
品番 RoHS
指令適合		 dH7 D D1 H T P C h M 質量 (g) 価格 (円)
CSHS-3-R 適合 3 8 22 10 3 15 3.5 7 M3 10 1,410
CSHS-4-R 適合 4 9 24 10 3 17 3.5 7 M3 12 1,520
CSHS-5-R 適合 5 10 25 12 3.5 18 3.5 7 M3 16 1,580
CSHS-6-R 適合 6 12 28 15 3.5 20 3.5 7 M3 22 1,750
CSHS-8-R 適合 8 12 28 16 5 20 3.5 10 M3 26 1,810
CSHS-10-R 適合 10 14 30 20 5 22 3.5 12 M3 32 1,800
CSHS-12-R 適合 12 16 36 24 6 26 4.5 15 M4 52 2,350
CSHS-13-R 適合 13 18 38 24 6 28 4.5 15 M4 61 2,490
CSHS-16-R 適合 16 22 42 32 6 32 4.5 19 M4 89 2,980
CSHS-20-R 適合 20 28 50 32 8 39 5.5 20 M5 153 4,170
CSHS-25-R 適合 25 33 55 38 8 44 5.5 23 M5 197 4,580
CSHS-30-R 適合 30 38 66 38 10 52 6.6 24 M6 295 5,620
unit:mm
品番 RoHS
指令適合		 dH7 D K H T P C h M 質量 (g) 価格 (円)
CSHS-3-S 適合 3 8 16 10 3 15 3.5 7 M3 7 1,770
CSHS-4-S 適合 4 9 19 10 3 17 3.5 7 M3 10 1,840
CSHS-5-S 適合 5 10 20 12 3.5 18 3.5 7 M3 13 1,940
CSHS-6-S 適合 6 12 22 15 3.5 20 3.5 7 M3 19 2,410
CSHS-8-S 適合 8 12 22 16 5 20 3.5 10 M3 21 2,930
CSHS-10-S 適合 10 14 23 20 5 22 3.5 12 M3 25 2,930
CSHS-12-S 適合 12 16 28 24 6 26 4.5 15 M4 41 2,950
CSHS-13-S 適合 13 18 30 24 6 28 4.5 15 M4 50 2,960
CSHS-16-S 適合 16 22 33 32 6 32 4.5 19 M4 75 3,610
CSHS-20-S 適合 20 28 39 32 8 39 5.5 20 M5 126 4,640
CSHS-25-S 適合 25 33 44 38 8 44 5.5 23 M5 170 5,630
CSHS-30-S 適合 30 38 52 38 10 52 6.6 24 M6 239 7,040
