NBK鍋屋バイテック会社 　CSHSC クリーン環境対応ベアリングホルダ（インロー取りつけタイプ）　

●　CSHSC クリーン環境対応ベアリングホルダ（インロー取りつけタイプ）

Bearing Holder for Clean Environment

CSHSC クリーン環境対応ベアリングホルダ（インロー取りつけタイプ）

  • ステンレス製のシャフトホルダ。耐蝕性に優れています。
  • クリーン洗浄済み。油やゴミの付着していないクリーン仕様です。
  • FPD製造装置・半導体製造装置などクリーンが必要な環境で使用できます。
  • 3種類のフランジ形状を標準化。
  • CSHSC-C―――――コンパクトフランジ
  • CSHSC-R―――――丸フランジ
  • CSHSC-S―――――角フランジ
  • 軸穴加工済み（許容差H7）です。
  • 全製品に六角穴付き止めねじが付属しています。
  • 材質・仕上げ
  • SUS304
  • パーティクルの測定
  • 対象品：SUS303 φ19×20

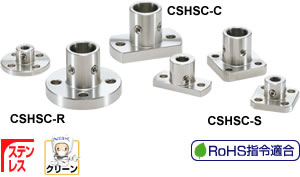

CSHSC-C コンパクトフランジ

CSHSC-R 丸フランジ

CSHSC-S 角フランジ
型　　　式
 定価（円）（） 　
CSHSC-3-C 2,240 （税別）（送料別）価格は都度、お問い合わせください
CSHSC-4-C 2,310
CSHSC-5-C 2,400 （税別）（送料別）価格は都度、お問い合わせください
CSHSC-6-C 2,830 （税別）（送料別）価格は都度、お問い合わせください
CSHSC-8-C 2,870
CSHSC-10-C 2,870 （税別）（送料別）価格は都度、お問い合わせください
CSHSC-12-C 3,600
CSHSC-13-C 3,600 （税別）（送料別）価格は都度、お問い合わせください
CSHSC-16-C 4,430
CSHSC-20-C 5,730 （税別）（送料別）価格は都度、お問い合わせください
CSHSC-25-C 6,470 （税別）（送料別）価格は都度、お問い合わせください
CSHSC-30-C 7,600
CSHSC-3-R 1,980 （税別）（送料別）価格は都度、お問い合わせください
CSHSC-4-R 2,070
CSHSC-5-R 2,160 （税別）（送料別）価格は都度、お問い合わせください
CSHSC-6-R 2,500 （税別）（送料別）価格は都度、お問い合わせください
CSHSC-8-R 2,550
CSHSC-10-R 2,550 （税別）（送料別）価格は都度、お問い合わせください
CSHSC-12-R 3,340
CSHSC-13-R 3,470 （税別）（送料別）価格は都度、お問い合わせください
CSHSC-16-R 3,910
CSHSC-20-R 5,260 （税別）（送料別）価格は都度、お問い合わせください
CSHSC-25-R 5,710 （税別）（送料別）価格は都度、お問い合わせください
CSHSC-30-R 6,690
CSHSC-3-S 2,310 （税別）（送料別）価格は都度、お問い合わせください
CSHSC-4-S 2,370
CSHSC-5-S 2,460 （税別）（送料別）価格は都度、お問い合わせください
CSHSC-6-S 3,090 （税別）（送料別）価格は都度、お問い合わせください
CSHSC-8-S 3,570
CSHSC-10-S 3,570 （税別）（送料別）価格は都度、お問い合わせください
CSHSC-12-S 3,880
CSHSC-13-S 3,890 （税別）（送料別）価格は都度、お問い合わせください
CSHSC-16-S 4,480
CSHSC-20-S 5,770 （税別）（送料別）価格は都度、お問い合わせください
CSHSC-25-S 6,680 （税別）（送料別）価格は都度、お問い合わせください
CSHSC-30-S 7,900
●特徴：
●仕様：

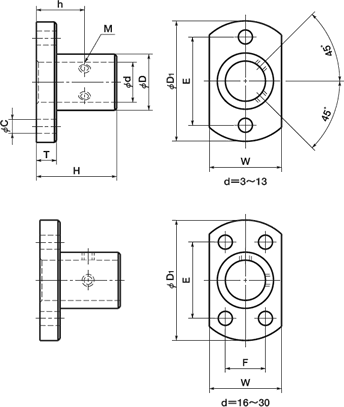

品番 RoHS
指令適合		 dH7 D D1 H T W E F C h M 質量 (g) 価格 (円)
CSHSC-3-C 適合 3 8 22 10 3 8 15 － 3.5 7 M3 4 2,240
CSHSC-4-C 適合 4 9 24 10 3 9 17 － 3.5 7 M3 5 2,310
CSHSC-5-C 適合 5 10 25 12 3.5 10 18 － 3.5 7 M3 8 2,400
CSHSC-6-C 適合 6 12 28 15 3.5 12 20 － 3.5 7 M3 13 2,830
CSHSC-8-C 適合 8 12 28 16 5 16 20 － 3.5 10 M3 16 2,870
CSHSC-10-C 適合 10 14 30 20 5 18 22 － 3.5 12 M3 21 2,870
CSHSC-12-C 適合 12 16 36 24 6 20 26 － 4.5 15 M4 31 3,600
CSHSC-13-C 適合 13 18 38 24 6 22 28 － 4.5 15 M4 39 3,600
CSHSC-16-C 適合 16 22 42 32 6 26 28 16 4.5 19 M4 65 4,430
CSHSC-20-C 適合 20 28 50 32 8 32 31 22 5.5 20 M5 110 5,730
CSHSC-25-C 適合 25 33 55 38 8 37 36 24 5.5 23 M5 150 6,470
CSHSC-30-C 適合 30 38 66 38 10 42 41 27 6.6 24 M6 200 7,600
unit:mm

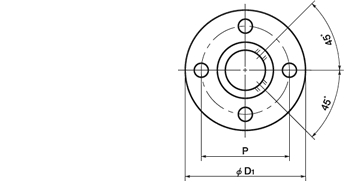

品番 RoHS
指令適合		 dH7 D D1 H T P C h M 質量 (g) 価格 (円)
CSHSC-3-R 適合 3 8 22 10 3 15 3.5 7 M3 10 1,980
CSHSC-4-R 適合 4 9 24 10 3 17 3.5 7 M3 12 2,070
CSHSC-5-R 適合 5 10 25 12 3.5 18 3.5 7 M3 16 2,160
CSHSC-6-R 適合 6 12 28 15 3.5 20 3.5 7 M3 22 2,500
CSHSC-8-R 適合 8 12 28 16 5 20 3.5 10 M3 26 2,550
CSHSC-10-R 適合 10 14 30 20 5 22 3.5 12 M3 32 2,550
CSHSC-12-R 適合 12 16 36 24 6 26 4.5 15 M4 52 3,340
CSHSC-13-R 適合 13 18 38 24 6 28 4.5 15 M4 61 3,470
CSHSC-16-R 適合 16 22 42 32 6 32 4.5 19 M4 89 3,910
CSHSC-20-R 適合 20 28 50 32 8 39 5.5 20 M5 153 5,260
CSHSC-25-R 適合 25 33 55 38 8 44 5.5 23 M5 197 5,710
CSHSC-30-R 適合 30 38 66 38 10 52 6.6 24 M6 295 6,690
unit:mm

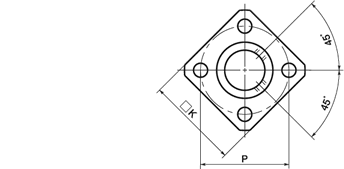

品番 RoHS
指令適合		 dH7 D K H T P C h M 質量 (g) 価格 (円)
CSHSC-3-S 適合 3 8 16 10 3 15 3.5 7 M3 7 2,310
CSHSC-4-S 適合 4 9 19 10 3 17 3.5 7 M3 10 2,370
CSHSC-5-S 適合 5 10 20 12 3.5 18 3.5 7 M3 13 2,460
CSHSC-6-S 適合 6 12 22 15 3.5 20 3.5 7 M3 19 3,090
CSHSC-8-S 適合 8 12 22 16 5 20 3.5 10 M3 21 3,570
CSHSC-10-S 適合 10 14 23 20 5 22 3.5 12 M3 25 3,570
CSHSC-12-S 適合 12 16 28 24 6 26 4.5 15 M4 41 3,880
CSHSC-13-S 適合 13 18 30 24 6 28 4.5 15 M4 50 3,890
CSHSC-16-S 適合 16 22 33 32 6 32 4.5 19 M4 75 4,480
CSHSC-20-S 適合 20 28 39 32 8 39 5.5 20 M5 126 5,770
CSHSC-25-S 適合 25 33 44 38 8 44 5.5 23 M5 170 6,680
CSHSC-30-S 適合 30 38 52 38 10 52 6.6 24 M6 239 7,900
  • 同寸法のシャフトホルダ CSH CSHS があります。
