品番 価格
(円)A L W E F G M ねじ締めつけ
トルク(N・m)MFB-12C 3,370 12 7.5 23.5 7 2.25 4 M2 0.5 MFB-16C 3,680 16 9 26.5 9.5 3 5 M2.5 1 MFB-20C 3,720 20 10 33 12.5 3.5 6.5 M2.5 1 MFB-25C 4,440 25 12 36.5 15 4.5 9 M3 1.5 MFB-32C 4,490 32 13.5 42 21 5 11 M4 2.5
NBK鍋屋バイテック会社 MFB-C

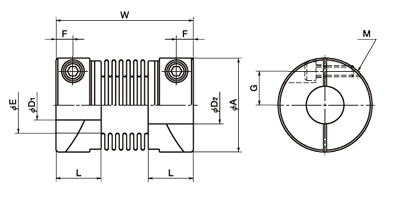

● MFB-C
- Bellows Flexible Coupling
- 等速性・バックラッシュ 0・シンプル
品番 価格
(円)A L W E F G M ねじ締めつけ
トルク(N・m)MFB-12C 3,370 12 7.5 23.5 7 2.25 4 M2 0.5 MFB-16C 3,680 16 9 26.5 9.5 3 5 M2.5 1 MFB-20C 3,720 20 10 33 12.5 3.5 6.5 M2.5 1 MFB-25C 4,440 25 12 36.5 15 4.5 9 M3 1.5 MFB-32C 4,490 32 13.5 42 21 5 11 M4 2.5
定価（円）（） MFB-12C+軸穴径のご指定 3,370 （税別）（送料別）価格は都度、お問い合わせください MFB-16C+軸穴径のご指定 3,680 MFB-20C+軸穴径のご指定 3,720 （税別）（送料別）価格は都度、お問い合わせください MFB-25C+軸穴径のご指定 4,440 （税別）（送料別）価格は都度、お問い合わせください MFB-32C+軸穴径のご指定 4,490
●特徴：
品番 RoHS
指令適合最大軸穴径
(mm)常用トルク*
(N・m)最大トルク*
(N・m)最高回転数
(min-1)慣性
モーメント**
(Kg・m2)静的ねじり
ばね定数
(N・m/rad)許容偏心
(mm)許容偏角
(°)許容エンド
プレイ
(mm)質量**
(g)MFB-12C 適合 5 0.3 0.6 52000 9.7×10-8 82 0.1 1.5 -1.2～+0.4 3.8 MFB-16C 適合 6.35 0.5 1 39000 3.7×10-7 110 0.1 1.5 -1.2～+0.4 9.8 MFB-20C 適合 8 0.8 1.6 31000 1.0×10-6 180 0.15 2 -1.8～+0.6 16 MFB-25C 適合 10 1.3 2.6 25000 3.1×10-6 240 0.15 2 -1.8～+0.6 32 MFB-32C 適合 14 2 4 19000 9.6×10-6 330 0.2 2 -2.5～+0.8 58 ＊負荷変動による常用トルク・最大トルクの補正は必要ありません。詳しくは選定手順をご参照ください。
＊＊最大軸穴径での値です。
●仕様：
品番 標準軸穴径(D1・D2) 3 4 5 6 8 10 12 14 MFB-12C MFB-16C MFB-20C MFB-25C MFB-32C ●全製品に六角穴付きボルトが付属しています。
●軸穴径がφ4以下の場合は止めねじは1ヵ所です。
●セットスクリュータイプの軸穴径の寸法許容差はH8です。
●適用軸径の推奨寸法許容差はh6およびh7です。
