品番 価格
(円)A L W E F G M ねじ締めつけ
トルク(N・m)MFBS-12C 5,650 12 7.5 23.5 7 2.25 4 M2 0.5 MFBS-16C 6,290 16 9 26.5 9.5 3 5 M2.5 1 MFBS-20C 6,820 20 10 32 12.5 3.5 6.5 M2.5 1 MFBS-25C 7,400 25 12 36.5 15 4.5 9 M3 1.5 MFBS-32C 8,520 32 13.5 42 21 5 11 M4 2.5
NBK鍋屋バイテック会社 MFBS-C

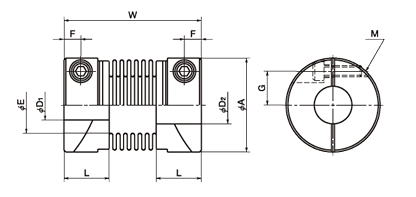

● MFBS-C
- Bellows Flexible Coupling
- 等速性・バックラッシュ 0・シンプル
品番 価格
(円)A L W E F G M ねじ締めつけ
トルク(N・m)MFBS-12C 5,650 12 7.5 23.5 7 2.25 4 M2 0.5 MFBS-16C 6,290 16 9 26.5 9.5 3 5 M2.5 1 MFBS-20C 6,820 20 10 32 12.5 3.5 6.5 M2.5 1 MFBS-25C 7,400 25 12 36.5 15 4.5 9 M3 1.5 MFBS-32C 8,520 32 13.5 42 21 5 11 M4 2.5
定価（円）（） MFBS-12C+軸穴径のご指定 5,650 （税別）（送料別）価格は都度、お問い合わせください MFBS-16C+軸穴径のご指定 6,290 MFBS-20C+軸穴径のご指定 6,820 （税別）（送料別）価格は都度、お問い合わせください MFBS-25C+軸穴径のご指定 7,400 （税別）（送料別）価格は都度、お問い合わせください MFBS-32C+軸穴径のご指定 8,520
●特徴：
品番 RoHS
指令適合最大軸穴径
(mm)常用トルク*
(N・m)最大トルク*
(N・m)最高回転数
(min-1)慣性
モーメント**
(Kg・m2)静的ねじり
ばね定数
(N・m/rad)許容偏心
(mm)許容偏角
(°)許容エンド
プレイ
(mm)質量**
(g)MFBS-12C 適合 5 0.5 1 52000 2.1×10-7 100 0.1 1.5 -1.2～+0.4 9.2 MFBS-16C 適合 6.35 1 2 39000 8.1×10-7 150 0.1 1.5 -1.2～+0.4 22 MFBS-20C 適合 8 1.5 3 31000 2.3×10-6 220 0.15 2 -1.8～+0.6 38 MFBS-25C 適合 10 2 4 25000 6.9×10-6 330 0.15 2 -1.8～+0.6 74 MFBS-32C 適合 14 3 6 19000 2.1×10-5 490 0.2 2 -2.5～+0.8 130 ＊負荷変動による常用トルク・最大トルクの補正は必要ありません。詳しくは選定手順をご参照ください。
＊＊最大軸穴径での値です。
●仕様：
品番 標準軸穴径(D1・D2) 3 4 5 6 8 10 12 14 MFBS-12C MFBS-16C MFBS-20C MFBS-25C MFBS-32C ●全製品に六角穴付きボルトが付属しています。
●軸穴径がφ4以下の場合は止めねじは1ヵ所です。
●セットスクリュータイプの軸穴径の寸法許容差はH8です。
●適用軸径の推奨寸法許容差はh6およびh7です。
