NBK鍋屋バイテック会社 　MJT　

●　MJT

Curved Jaw Type Flexible Coupling
高トルク・振動吸収・スリーブ圧入式


品番 価格

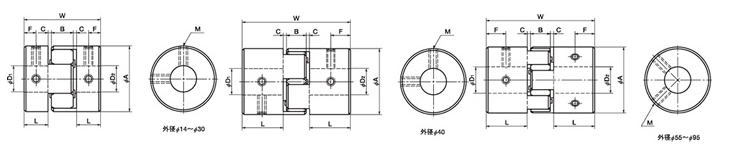

(円)		 A L W B C* F M ねじ締めつけ
トルク(N・m)
MJT-14-BL 1,590 14 7 22 6 1 3.5 M3 0.7
MJT-20-BL 1,880 20 10 30 8 1 5 M3 0.7
MJT-30-BL 2,340 30 11 35 10 1.5 5.5 M4 1.7
MJT-40-BL 3,320 40 25 66 12 2 12.5 M5 4
MJT-55-BL 4,270 55 30 78 14 2 15 M6 7
MJT-65-BL 7,120 65 35 90 15 2.5 17.5 M8 15
MJT-80-BL 11,900 80 45 114 18 3 22.5 M8 15
MJT-95-BL 31,200 95 50 126 20 3 25 M8 15
MJT-14-WH 1,590 14 7 22 6 1 3.5 M3 0.7
MJT-20-WH 1,880 20 10 30 8 1 5 M3 0.7
MJT-30-WH 2,340 30 11 35 10 1.5 5.5 M4 1.7
MJT-40-WH 3,320 40 25 66 12 2 12.5 M5 4
MJT-55-WH 4,270 55 30 78 14 2 15 M6 7
MJT-65-WH 7,120 65 35 90 15 2.5 17.5 M8 15
MJT-80-WH 11,900 80 45 114 18 3 22.5 M8 15
MJT-95-WH 31,200 95 50 126 20 3 25 M8 15
MJT-14-RD 1,590 14 7 22 6 1 3.5 M3 0.7
MJT-20-RD 1,880 20 10 30 8 1 5 M3 0.7
MJT-30-RD 2,340 30 11 35 10 1.5 5.5 M4 1.7
MJT-40-RD 3,320 40 25 66 12 2 12.5 M5 4
MJT-55-RD 4,270 55 30 78 14 2 15 M6 7
MJT-65-RD 7,120 65 35 90 15 2.5 17.5 M8 15
MJT-80-RD 11,900 80 45 114 18 3 22.5 M8 15
MJT-95-RD 31,200 95 50 126 20 3 25 M8 15
型　　　式
 定価（円）（） 　
MJT-14-BL+軸穴径のご指定 1,590 （税別）（送料別）価格は都度、お問い合わせください
MJT-20-BL+軸穴径のご指定 1,880
MJT-30-BL+軸穴径のご指定 2,340 （税別）（送料別）価格は都度、お問い合わせください
MJT-40-BL+軸穴径のご指定 3,320 （税別）（送料別）価格は都度、お問い合わせください
MJT-55-BL+軸穴径のご指定 4,270
MJT-65-BL+軸穴径のご指定 7,120 （税別）（送料別）価格は都度、お問い合わせください
MJT-80-BL+軸穴径のご指定 11,900
MJT-95-BL+軸穴径のご指定 31,200 （税別）（送料別）価格は都度、お問い合わせください
MJT-14-WH+軸穴径のご指定 1,590 （税別）（送料別）価格は都度、お問い合わせください
MJT-20-WH+軸穴径のご指定 1,880
MJT-30-WH+軸穴径のご指定 2,340 （税別）（送料別）価格は都度、お問い合わせください
MJT-40-WH+軸穴径のご指定 3,320
MJT-55-WH+軸穴径のご指定 4,270 （税別）（送料別）価格は都度、お問い合わせください
MJT-65-WH+軸穴径のご指定 7,120 （税別）（送料別）価格は都度、お問い合わせください
MJT-80-WH+軸穴径のご指定 11,900
MJT-95-WH+軸穴径のご指定 31,200 （税別）（送料別）価格は都度、お問い合わせください
MJT-14-RD+軸穴径のご指定 1,590
MJT-20-RD+軸穴径のご指定 1,880 （税別）（送料別）価格は都度、お問い合わせください
MJT-30-RD+軸穴径のご指定 2,340 （税別）（送料別）価格は都度、お問い合わせください
MJT-40-RD+軸穴径のご指定 3,320 （税別）（送料別）価格は都度、お問い合わせください
MJT-55-RD+軸穴径のご指定 4,270
MJT-65-RD+軸穴径のご指定 7,120 （税別）（送料別）価格は都度、お問い合わせください
MJT-80-RD+軸穴径のご指定 11,900 （税別）（送料別）価格は都度、お問い合わせください
MJT-95-RD+軸穴径のご指定 31,200
●特徴：

＊C寸法をつけた状態でご使用ください。

品番 RoHS
指令適合		 最大軸穴径
(mm)		 常用トルク*
(N・m)		 最大トルク*
(N・m)		 最高回転数
(min-1)		 慣性
モーメント**
(Kg・m2)		 静的ねじり
ばね定数
(N・m/rad)		 許容偏心
(mm)		 許容偏角
(°)		 許容エンド
プレイ
(mm)		 質量**
(g)
MJT-14-BL 適合 6.35 0.7 1.4 45000 2.1×10-7 8 0.15 1 0～+0.6 7.3
MJT-20-BL 適合 9.525 1.8 3.6 31000 1.0×10-6 16 0.2 1 0～+0.8 18
MJT-30-BL 適合 14 4 8 21000 5.9×10-6 46 0.2 1 0～+1.0 46
MJT-40-BL 適合 20 4.9 9.8 15000 4.0×10-5 380 0.15 1 0～+1.2 150
MJT-55-BL 適合 25 17 34 11000 1.7×10-4 1400 0.2 1 0～+1.4 350
MJT-65-BL 適合 30 46 92 9000 3.9×10-4 2800 0.2 1 0～+1.5 570
MJT-80-BL 適合 45 95 190 7000 1.1×10-3 3200 0.2 1 0～+1.8 1200
MJT-95-BL 適合 50 130 260 6000 2.4×10-3 3600 0.2 1 0～+2.0 1900
MJT-14-WH 適合 6.35 1.2 2.4 45000 2.1×10-7 14 0.1 1 0～+0.6 7.3
MJT-20-WH 適合 9.525 3 6 31000 1.0×10-6 29 0.15 1 0～+0.8 18
MJT-30-WH 適合 14 7.5 15 21000 5.9×10-6 73 0.15 1 0～+1.0 46
MJT-40-WH 適合 20 10 20 15000 4.0×10-5 570 0.1 1 0～+1.2 150
MJT-55-WH 適合 25 35 70 11000 1.7×10-4 1600 0.15 1 0～+1.4 350
MJT-65-WH 適合 30 95 190 9000 3.9×10-4 3000 0.15 1 0～+1.5 570
MJT-80-WH 適合 45 190 380 7000 1.1×10-3 5300 0.15 1 0～+1.8 1200
MJT-95-WH 適合 50 265 530 6000 2.4×10-3 6200 0.15 1 0～+2.0 1900
MJT-14-RD 適合 6.35 2 4 45000 2.1×10-7 22 0.1 1 0～+0.6 7.3
MJT-20-RD 適合 9.525 5 10 31000 1.0×10-6 55 0.1 1 0～+0.8 18
MJT-30-RD 適合 14 12.5 25 21000 5.9×10-6 130 0.1 1 0～+1.0 46
MJT-40-RD 適合 20 17 34 15000 4.0×10-5 1200 0.1 1 0～+1.2 150
MJT-55-RD 適合 25 60 120 11000 1.7×10-4 2600 0.1 1 0～+1.4 350
MJT-65-RD 適合 30 160 320 9000 3.9×10-4 4900 0.1 1 0～+1.5 570
MJT-80-RD 適合 45 325 650 7000 1.1×10-3 6500 0.1 1 0～+1.8 1200
MJT-95-RD 適合 50 450 900 6000 2.4×10-3 8900 0.1 1 0～+2.0 1900

＊負荷変動による常用トルク・最大トルクの補正は必要ありません。ただし、周囲温度が30℃を超える場合は、常用トルク・最大トルクを下表の温度補正係数で補正してください。
　MJT の使用可能温度は－20℃～60℃です。詳しくは選定手順をご参照ください。
＊＊最大軸穴径での値です。
●仕様：
品番 標準軸穴径(D1・D2)
3 4 4.5 5 6 6.35 7 8 9.525 10 11 12 14 15 16 18 19 20 25 28 30 32 35 38 40 42 45
MJT-14-BL
MJT-20-BL
MJT-30-BL
MJT-40-BL
MJT-55-BL
MJT-65-BL
MJT-80-BL
MJT-95-BL
MJT-14-WH
MJT-20-WH
MJT-30-WH
MJT-40-WH
MJT-55-WH
MJT-65-WH
MJT-80-WH
MJT-95-WH
MJT-14-RD
MJT-20-RD
MJT-30-RD
MJT-40-RD
MJT-55-RD
MJT-65-RD
MJT-80-RD
MJT-95-RD

●全製品に六角穴付き止めねじが付属しています。
●軸穴径がφ4以下の場合は止めねじは1ヵ所です。
●適用軸径の推奨寸法許容差はh6およびh7です。

周囲温度 温度係数
-20℃～30℃ 1.00
30℃～40℃ 0.80
40℃～60℃ 0.70
