● MOL-C

Oldham Type Flexible Coupling
許容ミスアライメント大・偏心反力小
品番 価格
(円)

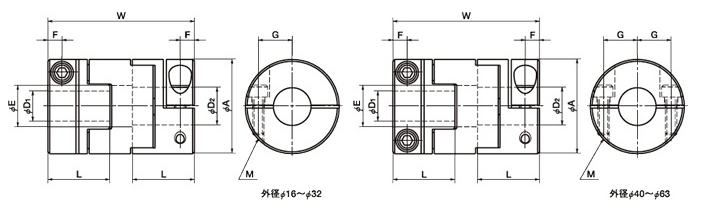

A L W E F G M ねじ締めつけ
トルク(N・m)
MOL-16C 2,320 16 12.5 29 7 3 5 M2.5 1
MOL-20C 2,470 20 14 33 9 3 6.5 M2.5 1
MOL-25C 2,830 25 16.5 39 11 3.8 9 M3 1.5
MOL-32C 3,440 32 19 45 14.5 4.5 11 M4 2.5
MOL-40C 7,920 40 23 50 17 7 13 M5 4
MOL-50C 10,100 50 27 58 23 8 16 M6 8
MOL-63C 14,600 63 33 71 28 10 21 M8 16
型   式
定価(円)()
MOL-16C+軸穴径のご指定 2,320 (税別)(送料別)価格は都度、お問い合わせください
MOL-20C+軸穴径のご指定 2,470
MOL-25C+軸穴径のご指定 2,830 (税別)(送料別)価格は都度、お問い合わせください
MOL-32C+軸穴径のご指定 3,440
MOL-40C+軸穴径のご指定 7,920 (税別)(送料別)価格は都度、お問い合わせください
MOL-50C+軸穴径のご指定 10,100 (税別)(送料別)価格は都度、お問い合わせください
MOL-63C+軸穴径のご指定 14,600

特徴:
品番 RoHS
指令適合
最大軸穴径
(mm)
常用トルク*
(N・m)
最大トルク*
(N・m)
最高回転数
(min-1)
慣性
モーメント**
(Kg・m2)
静的ねじり
ばね定数
(N・m/rad)
許容偏心
(mm)
許容偏角
(°)
質量**
(g)
MOL-16C 適合 6 0.7 1.4 39000 5.8×10-7 31 1 3 12
MOL-20C 適合 8 1.2 2.4 31000 1.5×10-6 60 1.5 3 19
MOL-25C 適合 10 2 4 25000 4.4×10-6 140 2 3 36
MOL-32C 適合 14 4.5 9 19000 1.4×10-5 280 2.5 3 69
MOL-40C 適合 16 9 18 15000 4.1×10-5 540 3 3 130
MOL-50C 適合 20 18 36 12000 1.2×10-4 820 3.5 3 230
MOL-63C 適合 25 36 72 10000 3.7×10-4 1900 4 3 450

*負荷変動による常用トルク・最大トルクの補正は必要ありません。ただし、周囲温度が30℃を超える場合は、常用トルク・最大トルクを下表の温度補正係数で補正してください。
 MOLの使用可能温度は-20℃~80℃です。詳しくは選定手順をご参照ください。
**最大軸穴径での値です。


仕様:
品番 標準軸穴径(D1・D2)
5 6 6.35 8 10 11 12 14 15 16 18 20 25
MOL-16C
MOL-20C
MOL-25C
MOL-32C
MOL-40C
MOL-50C
MOL-63C

●全製品に六角穴付きボルト(MOL-C)が付属しています。
●セットスクリュータイプの軸穴径の寸法許容差はH8です。
●適用軸径の推奨寸法許容差はh6およびh7です。
●ハブの一方がセットスクリュータイプ、他方がクランピングタイプの組み合わせのご注文にも応じます。

周囲温度 温度係数
-20℃~30℃ 1.00
30℃~40℃ 0.80
40℃~60℃ 0.70
60℃~80℃ 0.55
