品番 価格

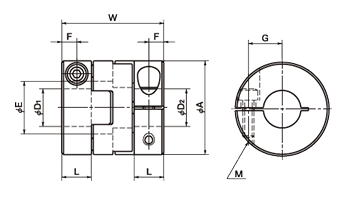

(円)A L W E F G M ねじ締めつけ
トルク(N・m)MOHS-19C 23,700 19 7 22.1 10 3.5 6.5 M2.5 0.5 MOHS-26C 30,500 25.4 8 27.2 14 4 9 M3 0.7 MOHS-32C 42,200 31.7 10 33.3 18 5 11 M4 1.2
NBK鍋屋バイテック会社 MOHS
● MOHS
- Slit Type Flexible Coupling
- PEEK製・微量アウトガス
品番 価格
(円)A L W E F G M ねじ締めつけ
トルク(N・m)MOHS-19C 23,700 19 7 22.1 10 3.5 6.5 M2.5 0.5 MOHS-26C 30,500 25.4 8 27.2 14 4 9 M3 0.7 MOHS-32C 42,200 31.7 10 33.3 18 5 11 M4 1.2
定価（円）（） MOHS-19C 23,700 （税別）（送料別）価格は都度、お問い合わせください MOHS-26C 30,500 MOHS-32C 42,200 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
品番 RoHS
指令適合最大軸穴径
(mm)常用トルク*
(N・m)最大トルク*
(N・m)最高回転数
(min-1)慣性
モーメント**
(Kg・m2)静的ねじり
ばね定数
(N・m/rad)許容偏心
(mm)許容偏角
(°)質量**
(g)MOHS-19C 適合 8 0.4 0.8 900 1.4×10-6 160 1.3 2 28 MOHS-26C 適合 10 1.2 2.4 900 5.5×10-6 220 1.5 2 61 MOHS-32C 適合 14 2.2 4.4 900 1.6×10-5 600 2 2 110 ＊負荷変動による常用トルク・最大トルクの補正は必要ありません。詳しくは選定手順をご参照ください。
＊＊最大軸穴径での値です。
●仕様：
品番 標準軸穴径(D1・D2) 5 6 8 10 11 12 14 MOHS-19C MOHS-26C MOHS-32C ●全製品に六角穴付きボルトが付属しています。
●適用軸径の推奨寸法許容差はh6およびh7です。
●軸穴およびキー溝の追加工を行います。追加工サービスをご利用ください。
