品番 価格

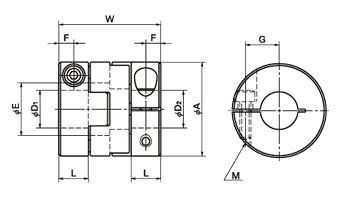

(円)A L W E F G M ねじ締めつけ
トルク(N・m)MOP-20C 6,900 20 7 22.1 10 3.5 6.5 M2.5 1 MOP-25C 8,110 25 8 27.2 14 4 9 M3 1.5 MOP-32C 10,200 32 10 33.3 18 5 11 M4 2.5
NBK鍋屋バイテック会社 MOP
● MOP
- Oldham Type Flexible Coupling
- 微量アウトガス・クリーン仕様
品番 価格
(円)A L W E F G M ねじ締めつけ
トルク(N・m)MOP-20C 6,900 20 7 22.1 10 3.5 6.5 M2.5 1 MOP-25C 8,110 25 8 27.2 14 4 9 M3 1.5 MOP-32C 10,200 32 10 33.3 18 5 11 M4 2.5
定価（円）（） MOP-20C 6,900 （税別）（送料別）価格は都度、お問い合わせください MOP-25C 8,110 MOP-32C 10,200 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
品番 RoHS
指令適合最大軸穴径
(mm)常用トルク*
(N・m)最大トルク*
(N・m)最高回転数
(min-1)慣性
モーメント**
(Kg・m2)静的ねじり
ばね定数
(N・m/rad)許容偏心
(mm)許容偏角
(°)質量**
(g)MOP-20C 適合 8 0.7 1.4 31000 7.4×10-7 93 1.3 2 13 MOP-25C 適合 10 1.2 2.4 25000 2.2×10-6 140 1.5 2 24 MOP-32C 適合 14 2.8 5.6 19000 7.3×10-6 350 2 2 48 ＊負荷変動による常用トルク・最大トルクの補正は必要ありません。詳しくは選定手順をご参照ください。
＊＊最大軸穴径での値です。
●仕様：
品番 標準軸穴径(D1・D2) 5 6 8 10 11 12 14 MOP-20C MOP-25C MOP-32C ●全製品に六角穴付きボルトが付属しています。
●適用軸径の推奨寸法許容差はh6およびh7です。
●軸穴およびキー溝の追加工を行います。追加工サービスをご利用ください。
