品番 価格
(円)A L W E F G M ねじ締めつけ
トルク(N・m)MOS-12C 2,160 12 5 14.9 6 2.5 4 M2 0.5 MOS-16C 2,320 16 7 21 8 3.5 5 M2.5 1 MOS-20C 2,470 20 7 22.1 10 3.5 6.5 M2.5 1 MOS-25C 2,830 25 8 27.2 14 4 9 M3 1.5 MOS-32C 3,440 32 10 33.3 18 5 11 M4 2.5
NBK鍋屋バイテック会社 MOS-C
● MOS-C
- Oldham Type Flexible Coupling
- 許容ミスアライメント大・偏心反力小

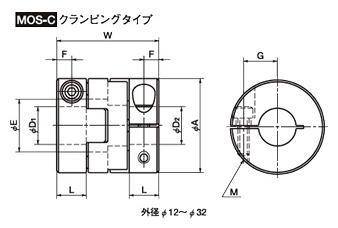

品番 価格
(円)A L W E F G M ねじ締めつけ
トルク(N・m)MOS-12C 2,160 12 5 14.9 6 2.5 4 M2 0.5 MOS-16C 2,320 16 7 21 8 3.5 5 M2.5 1 MOS-20C 2,470 20 7 22.1 10 3.5 6.5 M2.5 1 MOS-25C 2,830 25 8 27.2 14 4 9 M3 1.5 MOS-32C 3,440 32 10 33.3 18 5 11 M4 2.5
定価（円）（） MOS-12C+軸穴径のご指定 2,160 （税別）（送料別）価格は都度、お問い合わせください MOS-16C+軸穴径のご指定 2,320 MOS-20C+軸穴径のご指定 2,470 （税別）（送料別）価格は都度、お問い合わせください MOS-25C+軸穴径のご指定 2,830 MOS-32C+軸穴径のご指定 3,440 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
品番 RoHS
指令適合最大軸穴径
(mm)常用トルク*
(N・m)最大トルク*
(N・m)最高回転数
(min-1)慣性
モーメント**
(Kg・m2)静的ねじり
ばね定数
(N・m/rad)許容偏心
(mm)許容偏角
(°)質量**
(g)MOS-12C 適合 5 0.2 0.4 52000 7.1×10-8 9 0.6 2 3 MOS-16C 適合 6 0.4 0.8 39000 3.0×10-7 30 1 2 8 MOS-20C 適合 8 0.7 1.4 31000 7.4×10-7 47 1.3 2 13 MOS-25C 適合 10 1.2 2.4 25000 2.2×10-6 85 1.5 2 24 MOS-32C 適合 14 2.8 5.6 19000 7.3×10-6 190 2 2 48 ＊負荷変動による常用トルク・最大トルクの補正は必要ありません。ただし、周囲温度が30℃を超える場合は、常用トルク・最大トルクを下表の温度補正係数で補正してください。
MOSの使用可能温度は－20℃～80℃です。詳しくは選定手順をご参照ください。
＊＊最大軸穴径での値です。
●仕様：
品番 標準軸穴径(D1・D2) 3 4 5 6 6.35 7 8 10 11 12 14 MOS-12C MOS-16C MOS-20C MOS-25C MOS-32C ●全製品に六角穴付き止めねじ（MOS）または六角穴付きボルト（MOS-C）が付属しています。
●MOS-8の軸穴径の寸法許容差はH8です。
●適用軸径の推奨寸法許容差はh6およびh7です。
周囲温度 温度係数 -20℃～30℃ 1.00 30℃～40℃ 0.80 40℃～60℃ 0.70 60℃～80℃ 0.55
