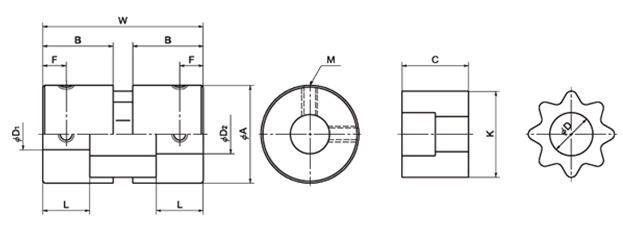

品番 価格
(円)A H L W F M D J K ねじ締めつけ
トルク(N・m)MSF-16 1,020 16 12 8 27 4 M3 6/6 11 14 0.7 MSF-20 1,120 20 15 10 34 5 M3 8/8 14 18 0.7 MSF-25 1,250 25 18 12 41 6 M4 10/10 17 22 1.7 MSF-32 1,430 32 21 14 48 7 M4 12/14 20 29 1.7
NBK鍋屋バイテック会社 MSF
● MSF
- Cross Joint Type Flexible Coupling
- 偏心反力小・高ねじり剛性・振動吸収
品番 価格
(円)A H L W F M D J K ねじ締めつけ
トルク(N・m)MSF-16 1,020 16 12 8 27 4 M3 6/6 11 14 0.7 MSF-20 1,120 20 15 10 34 5 M3 8/8 14 18 0.7 MSF-25 1,250 25 18 12 41 6 M4 10/10 17 22 1.7 MSF-32 1,430 32 21 14 48 7 M4 12/14 20 29 1.7
定価（円）（） MSF-16+軸穴径のご指定 1,020 （税別）（送料別）価格は都度、お問い合わせください MSF-20+軸穴径のご指定 1,120 （税別）（送料別）価格は都度、お問い合わせください MSF-25+軸穴径のご指定 1,250 MSF-32+軸穴径のご指定 1,430 （税別）（送料別）価格は都度、お問い合わせください
●特徴：
品番 RoHS
指令適合最大軸穴径
(mm)常用トルク*
(N・m)最大トルク*
(N・m)最高回転数
(min-1)慣性
モーメント**
(Kg・m2)静的ねじり
ばね定数
(N・m/rad)許容偏心
(mm)許容偏角
(°)質量**
(g)MSF-16 適合 8 0.5 1 39000 9.0×10-7 4.4 0.2 2 22 MSF-20 適合 10 1 2 31000 2.7×10-6 9.5 0.2 2 42 MSF-25 適合 12 1.5 3 25000 8.1×10-6 20 0.2 2 81 MSF-32 適合 15 3 6 19000 2.5×10-5 52 0.2 2 150 ＊負荷変動による常用トルク・最大トルクの補正は必要ありません。ただし、周囲温度が30℃を超える場合は、常用トルク・最大トルクを下表の温度補正係数で補正してください。
MSFの使用可能温度は－20℃～60℃です。詳しくはベタードライブのためにをご参照ください。
＊＊最大軸穴径での値です。
●仕様：
品番 標準軸穴径(D1・D2) 3 4 5 6 6.35 8 10 12 14 MSF-16 MSF-20 MSF-25 MSF-32 ●全製品に六角穴付き止めねじが付属しています。
●軸穴径がφ4以下の場合は止めねじは1ヵ所です。
●適用軸径の推奨寸法許容差はh6およびh7です。
●軸穴およびキー溝の追加工を行います。追加工サービスをご利用ください。
周囲温度 温度係数 -20℃～30℃ 1.00 30℃～40℃ 0.80 40℃～60℃ 0.70
