NBK鍋屋バイテック会社 MST-C
● MST-C
- Slit Type Flexible Coupling
- 完全一体構造・バックラッシュ 0
品番 価格

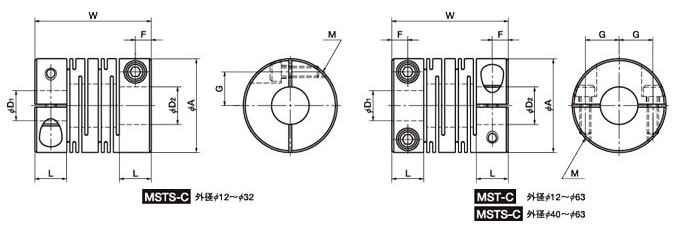

(円)A L W F G M ねじ締めつけ
トルク(N・m)MST-12C 3,260 12 5 18.5 2.5 4 M2 0.5 MST-16C 3,650 16 6.5 23 3.25 5 M2.5 1 MST-20C 4,070 20 7.5 26 3.75 6.5 M2.5 1 MST-25C 4,510 25 8.5 31 4.25 9 M3 1.5 MST-32C 4,950 32 12 41 6 11 M4 2.5 MST-40C 8,250 40 17 56 8.5 14 M5 4 MST-50C 12,400 50 21 71 10.5 18 M6 8 MST-63C 31,300 63 26 90 13 24 M8 16
定価（円）（） MST-12C+軸穴径のご指定 3,260 （税別）（送料別）価格は都度、お問い合わせください MST-16C+軸穴径のご指定 3,650 MST-20C+軸穴径のご指定 4,070 （税別）（送料別）価格は都度、お問い合わせください MST-25C+軸穴径のご指定 4,510 （税別）（送料別）価格は都度、お問い合わせください MST-32C+軸穴径のご指定 4,950 MST-40C+軸穴径のご指定 8,250 （税別）（送料別）価格は都度、お問い合わせください MST-50C+軸穴径のご指定 12,400 （税別）（送料別）価格は都度、お問い合わせください MST-63C+軸穴径のご指定 31,300
●特徴：
品番 RoHS
指令適合最大軸穴径
(mm)常用トルク*
(N・m)最大トルク*
(N・m)最高回転数
(min-1)慣性
モーメント**
(Kg・m2)静的ねじり
ばね定数
(N・m/rad)許容偏心
(mm)許容偏角
(°)許容エンド
プレイ
(mm)質量**
(g)MST-12C 適合 5 0.4 0.8 52000 7.8×10-8 45 0.1 2 ±0.3 3.6 MST-16C 適合 6 0.5 1 39000 3.4×10-7 80 0.1 2 ±0.4 9.2 MST-20C 適合 8 1 2 31000 9.1×10-7 170 0.1 2 ±0.4 16 MST-25C 適合 10 2 4 25000 2.6×10-6 380 0.15 2 ±0.5 28 MST-32C 適合 14 4 8 19000 9.7×10-6 500 0.15 2 ±0.5 64 MST-40C 適合 18 8 16 15000 3.3×10-5 700 0.2 2 ±0.5 140 MST-50C 適合 22 16 32 12000 1.0×10-4 1800 0.2 2 ±0.5 270 MST-63C 適合 30 32 64 10000 3.2×10-4 3100 0.2 2 ±0.5 530 ＊負荷変動による常用トルク・最大トルクの補正は必要ありません。詳しくは選定手順をご参照ください。
＊＊最大軸穴径での値です。
●仕様：
品番 標準軸穴径(D1・D2) MST-12C 4×4 4×5 4.5×5 5×5 MST-16C 4.5×5 4.5×6 5×5 5×6 6×6 MST-20C 5×6 5×6.35 5×7 5×8 6×6 6×6.35 6×7 6×8 6.35×8 8×8 MST-25C 5×6 6×6 6×6.35 6×8 6×10 6.35×8 6.35×10 8×8 8×9.525 8×10 9.525×10 10×10 MST-32C 8×8 8×9.525 8×10 8×12 9.525×10 9.525×12 10×10 10×11 10×12 10×14 12×12 12×14 MST-40C 8×8 8×10 10×10 12×12 12×14 14×14 14×16 15×15 15×16 16×16 MST-50C 12×14 14×14 15×15 16×16 18×18 MST-63C 14×14 16×16 18×18 ●全製品に六角穴付きボルトが付属しています。
●適用軸径の推奨寸法許容差はh6およびh7です。
