NBK鍋屋バイテック会社 　MST　

●　MST

Slit Type Flexible Coupling
完全一体構造・バックラッシュ 0

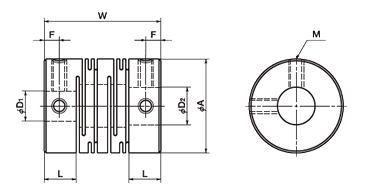

品番 価格
(円)		 A L W F M ねじ締めつけ
トルク(N・m)
MST-8 2,080 8 3.5 14 1.7 M2 0.3
MST-12 2,150 12 5 18.5 2.5 M2.5 0.5
MST-16 2,460 16 6.5 23 3 M3 0.7
MST-20 2,800 20 7.5 26 3 M3 0.7
MST-25 3,210 25 8.5 31 4 M4 1.7
MST-32 3,690 32 12 41 6 M4 1.7
MST-40 5,920 40 17 56 8.5 M5 4
MST-50 9,260 50 21 71 10.5 M6 7
MST-63 16,500 63 26 90 13 M8 15
型　　　式
 定価（円）（） 　
MST-8+軸穴径のご指定 2,080 （税別）（送料別）価格は都度、お問い合わせください
MST-12+軸穴径のご指定 2,150
MST-16+軸穴径のご指定 2,460 （税別）（送料別）価格は都度、お問い合わせください
MST-20+軸穴径のご指定 2,800 （税別）（送料別）価格は都度、お問い合わせください
MST-25+軸穴径のご指定 3,210 （税別）（送料別）価格は都度、お問い合わせください
MST-32+軸穴径のご指定 3,690
MST-40+軸穴径のご指定 5,920 （税別）（送料別）価格は都度、お問い合わせください
MST-50+軸穴径のご指定 9,260 （税別）（送料別）価格は都度、お問い合わせください
MST-63+軸穴径のご指定 16,500
●特徴：
品番 RoHS
指令適合		 最大軸穴径
(mm)		 常用トルク*
(N・m)		 最大トルク*
(N・m)		 最高回転数
(min-1)		 慣性
モーメント**
(Kg・m2)		 静的ねじり
ばね定数
(N・m/rad)		 許容偏心
(mm)		 許容偏角
(°)		 許容エンド
プレイ
(mm)		 質量**
(g)
MST-8 適合 4 0.1 0.2 78000 1.2×10-8 25 0.1 2 ±0.2 1.4
MST-12 適合 6 0.4 0.8 52000 8.3×10-8 45 0.1 2 ±0.3 3.7
MST-16 適合 8 0.5 1 39000 3.3×10-7 80 0.1 2 ±0.4 8.1
MST-20 適合 10 1 2 31000 9.0×10-7 170 0.1 2 ±0.4 14
MST-25 適合 12 2 4 25000 2.6×10-6 380 0.15 2 ±0.5 27
MST-32 適合 16 4 8 19000 9.6×10-6 500 0.15 2 ±0.5 60
MST-40 適合 20 8 16 15000 3.2×10-5 700 0.2 2 ±0.5 130
MST-50 適合 25 16 32 12000 1.0×10-4 1800 0.2 2 ±0.5 260
MST-63 適合 35 32 64 10000 3.2×10-4 3100 0.2 2 ±0.5 490

＊負荷変動による常用トルク・最大トルクの補正は必要ありません。詳しくは選定手順をご参照ください。
＊＊最大軸穴径での値です。
●仕様：
品番 標準軸穴径(D1・D2)
MST-8 2×2 2×3 3×3
MST-12 3×3 3×4 4×4 4×5 4.5×5 5×5 5×6
MST-16 4×4 4×5 4×6 4.5×5 5×5 5×6 5×8 6×6
6×6.35 6×7 6×8 6.35×8
MST-20 5×5 5×6 5×8 6×6 6×6.35 6×7 6×8 6×10
6.35×8 8×8 8×9.525 8×10 10×10
MST-25 5×6 6×6 6×6.35 6×8 6×10 6.35×8 6.35×10 8×8
8×9.525 8×10 8×12 9.525×10 10×10 10×11 10×12 12×12
MST-32 6×8 6.35×8 8×8 8×10 8×12 9.525×12 10×10 10×11
10×12 10×14 12×12 12×14 14×14 14×16
MST-40 8×9.525 10×10 12×12 14×14 15×15 16×16 16×18 18×18
MST-50 12×12 14×14 15×15 16×18
MST-63 14×14

●全製品に六角穴付き止めねじが付属しています。
●軸穴径がφ4以下の場合は止めねじは1ヵ所です。
●適用軸径の推奨寸法許容差はh6およびh7です。
＊MSTS（ステンレス製）が標準品です。
